鑫洪泰 LCD 常规技术解说②




鑫洪泰LCD常规技术解说②

一:一般电路连接方法

   针对COG产品的连接介绍:

           本公司的COG产品图纸上脚位的表示有几种,现作以说明:

D0-D7:LCD的数据端口。在串口情况下,D6为时钟脚,D7为数据脚;

Vout:此脚位一般都与VSS之间连接一个1uF/25的电容;正常工作后,一般电压在9V到12V左右;

C3P:图纸上也表示为C3+,此脚与C1N之间连一电容;如果成对出现,如出现C3P、C3N,则一般只这两脚互连;

C1N:图纸上也有表示C1-。此脚位与C3P与C1P脚各连一个1uF/25的电容;

C1P:图纸上也有表示C1+。此脚位与C1N连一个1uF/25的电容;

V4:偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容;

V3:偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容;

V2:偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容;

V1:偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容;

V0:偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容;

VR:如果用外部调节LCD显示对比度,m则V0与VSS之间连两电阻VR接两电阻中间,电阻值根据实际效果确定;

IRS:此脚为选择用内部调节还是外部调节显示对比度。低电平选外部调节;高电平选择外部调节;

C86:此脚位选择时序。低电平选择8080时序;高电平选择6800时序;

P/S:此脚选择并口还是串口接口。低电平选择串口;高电平选择并口;

说明:在串口情况下,建议将“读“、“写”、“D0----D5是接到VDD上)。

针对LCM产品的连接介绍:

COB产品连接介绍:

/CS1、/CS2、/CS3:

            LCM12864 只用到/CS1、/CS2,选中左、右屏;

            LCM19264 用到/CS1、/CS2、/CS3,选中左、中、右屏;没有74HC04的话,一般低有效;

RS(A0):指令、数据选择脚。一般低电平,表示送的是指令,高电平表示的是送数据。也有相反用法的;

E : 使能信号脚。此脚位由高到低锁存数据。以KS0108为控制器的COB,一般为6800时序;

R/W : 读/写状态控制脚。高电平表示处于读状态,低电平表示处于写状态;

D0-D7:LCD的数据端口。

VDD :电源正极。一般LCM电压5.0V。

VSS : 电源负极。

/REST: 复位脚。由低电平到高电平的转换,完成LCM的复位。如果LCM上的/REST有了阻容复位电路,则此脚可悬空;

Vout : 负压输出脚,也有表示VEE。一般为-12V左右,与V0配合使用;V0 : 显示对比度调节脚,也有表示VOL。与Vout配合使用;

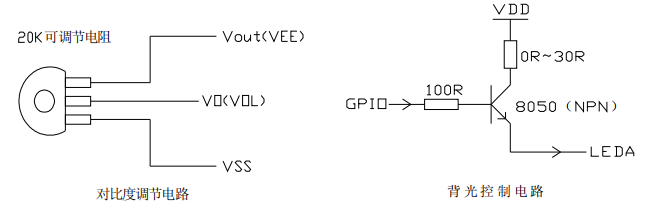

Vout、V0 的连接方法方法及背光用I/O口控制的连接方法:

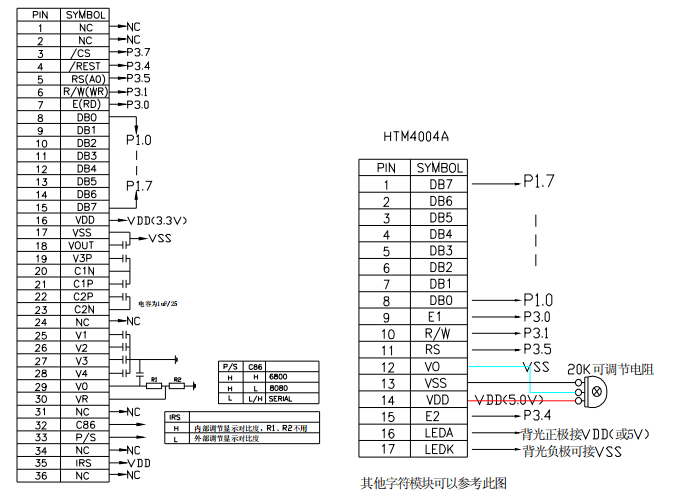

二:参考电路图

结束语:以上为我们常用COG及字符模块的连接电路。其他的产品连接方法也可以参考上图,详细连接请参照其它IC资料“Reference Circuit Examples”即可。目前我们公司所用到的MCU包括:AVR系列Atmage8,Atmage48;爱特梅尔AT89C51系列(最常用);STC89C51系列;C8051F340,C8051F330。当前可以做RS232通讯的开发,完成过的实验是上位机(电脑)和下位机(单片机-MCU)通讯下载图片数据、上位机控制下位机工作、外扩字库等。
