连接主控芯片（MCU、MPU或CPU）与液晶显示屏的方式有很多种，MCU/并行接口是其中最常见的一种方案。

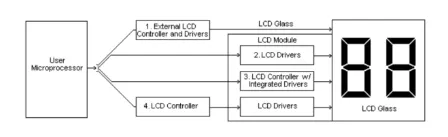

图1：MCU与LCD连接示意图
LCD驱动基础：为什么必须用交流电？
LCD（液晶显示屏）不能使用直流电驱动，必须采用交流电，并且要求总电流必须为零。这是因为直流电会导致液晶材料发生电化学反应，长期使用会不可逆地损坏液晶特性。

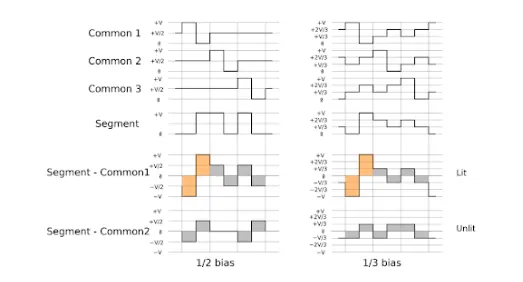

图2：LCD驱动波形示意图
LCD控制器与驱动器的分工
在液晶显示系统中，驱动IC主要分为两类：
公共驱动（Common Driver）：负责产生行扫描信号，决定显示哪一行
分段驱动（Segment Driver）：负责产生列数据信号，决定该行显示什么内容
控制器IC负责接收来自MPU的数据（通常为ASCII或JIS编码），将其暂存在内部RAM中，并转换成串行信号发送给驱动IC。
在图形类液晶模组中，最常用的是驱动+控制器二合一芯片。这种芯片既能接收主控指令和数据，又能直接驱动液晶屏，简化了外围电路设计。
MCU/并行接口详解
MCU并行接口主要分为两种总线协议：6800系列和8080系列。其中，8080协议更为常见。
该接口通常包含以下几类信号线：
| 信号类型 | 说明 |
| 数据线（DB0~DB7） | 8位是最常用位宽，也有4位、9位、16位等版本 |
| 片选（CS） | 选中当前设备 |
| 寄存器选择（RS） | 区分命令寄存器与数据寄存器 |
| 读使能（RD） | 从LCD读取数据 |
| 写使能（WR） | 向LCD写入数据 |

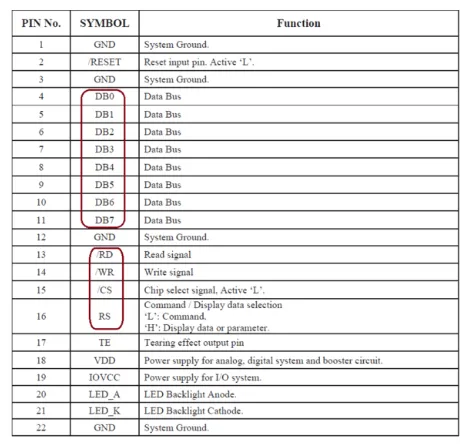

图3：MCU/并行接口连接示意图
适用场景
MCU并行接口主要适用于：单色字符型LCD，单色图形型LCD，小尺寸TFT彩屏（通常3.5英寸及以下）
由于其驱动简单、开发快速，非常适合单片机直接控制的嵌入式系统。
总结
MCU/并行接口是一种成熟、简单、易于上手的液晶显示接口方式，特别适合小尺寸屏幕和单片机系统。
