连接主控芯片（MCU、MPU或CPU）与液晶显示屏的方式有很多种，UART是其中的一种。
图1 MCU与液晶之间的连接
LCD驱动基础：为什么必须用交流电？
LCD（液晶显示屏）不能使用直流电驱动，必须采用交流电，并且要求总电流必须为零。这是因为直流电会导致液晶材料发生电化学反应，长期使用会不可逆地损坏液晶特性。
图2：LCD驱动波形示意图
LCD控制器与驱动器的分工
在液晶显示系统中，驱动IC主要分为两类：
公共驱动（Common Driver）：负责产生行扫描信号，决定显示哪一行
分段驱动（Segment Driver）：负责产生列数据信号，决定该行显示什么内容
控制器IC负责接收来自MPU的数据（通常为ASCII或JIS编码），将其暂存在内部RAM中，并转换成串行信号发送给驱动IC。
UART接口详细说明
UART（通用异步接收器/发送器）是一种负责实现串行通信的电路块。本质上，UART充当并行和串行接口之间的中介。UART的一端是八根左右数据线（加上一些控制引脚）的总线，另一端是两条串行线——RX（接收）和TX（发送）。

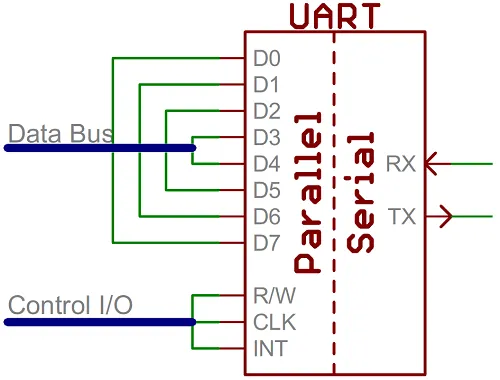

图3：UART接口
UART的核心特点
异步通信
UART是一种异步通信协议，通信双方不需要共享时钟信号进行同步，而是依赖预先约定的波特率来确保数据采样的正确时序。
数据帧格式
UART以数据包（帧）的形式传输数据，每个数据帧由以下部分组成
| 组成部分 | 说明 |
| 起始位 | 逻辑0，表示数据传输开始。空闲时线路为高电平，起始位将线路拉低一个时钟周期 |
| 数据位 | 通常5~9位，常用7位或8位，按最低有效位优先发送 |
| 奇偶校验位（可选） | 用于错误检测。可选奇校验、偶校验或无校验 |
| 停止位 | 逻辑1，表示数据帧结束，通常为1位或2位 |
UART的核心优势与局限
| 优势 | 局限 |
| 线路简单：仅需2根信号线（RX + TX）即可实现全双工通信 | 速度较慢：串行逐位传输，速率低于SPI等同步协议 |
| 成本低廉：无需复杂的时钟同步电路，硬件实现简单 | 抗干扰弱：单端信号传输，长距离易受噪声影响 |
| 传输距离远：配合RS-232电平转换，传输距离可达15米左右 | 点对点通信：一个UART接口只能连接一个设备 |
| 异步通信：无需共享时钟信号，灵活性高 | 波特率需匹配：通信双方必须设置相同的波特率 |
UART的典型应用场景
嵌入式系统调试：通过UART输出日志信息，帮助开发人员排查系统错误
传感器数据采集：MCU通过UART读取各类传感器（如温湿度、GPS模块）数据
工业控制设备：与PLC、变频器等设备进行参数配置和状态监控
智能家居终端：智能灯泡、智能门锁等设备与中央控制系统的数据交换
串口屏控制：通过UART发送指令控制串口屏显示内容，实现人机交互
总结
UART接口以其线路简单、成本低廉、异步通信（无需时钟信号）的特点，在嵌入式系统调试、传感器数据采集、工业控制、串口屏控制等场景中广泛应用。
虽然传输速率和抗干扰能力不及SPI等同步接口，但因其简单易用、配合RS-232电平转换可实现远距离传输等优势，至今仍是嵌入式工程师最常使用的通信接口之一。
