在一些仪器仪表、电子秤、家用电器和工业设备上，我们经常可以看到这种显示方式：数字、单位和几个简单的图标清晰地显示在屏幕上。

这类产品对显示屏的要求其实很明确——数字要看得清楚，功耗不能太高，结构也不能太复杂。

但在实际使用过程中，还有一个经常被忽略的问题：

如果用户不是正对着屏幕，而是从上方、下方或者侧面观察，显示效果还能保持清楚吗？

对于一些普通  TN LCD 来说，观察角度发生变化后，显示对比度可能会明显下降。这时候，HTN LCD 就成为一种值得考虑的方案。



什么是 HTN LCD？

HTN 是 High Twisted Nematic 的缩写，中文通常称为高扭曲向列型液晶显示屏。

简单来说，HTN 是在 TN 液晶技术基础上的一种改进方案。相比传统 TN 结构，HTN 采用更高的液晶分子扭曲角度，从而改善显示的视角和对比度表现。常见资料中，HTN 的扭曲角度通常在约 110° 以上，具体结构会根据液晶材料和产品设计有所不同。

对于普通用户来说，可以不用过多关注液晶分子到底旋转了多少度。更实际的区别是：

同样是显示数字和字符，HTN 更适合那些希望在一定观察角度变化下仍保持较好可读性的产品。

为什么会需要HTN？

假设一台设备放在桌面上。

用户第一次查看时可能是正对着屏幕，但实际使用过程中，人的位置并不会始终保持完全一致。有时候站在设备旁边，有时候从稍高的位置查看，也可能因为设备安装位置的原因形成一定的观察角度。

如果 LCD 的视角比较有限，屏幕上的数字可能会出现：

对比度降低，字符变淡，显示效果发生变化，侧面观察时可读性下降

对于普通家用产品来说，这可能只是体验上的小问题。

但对于仪器仪表、工业控制设备、测量设备等产品来说，显示数据是否容易读取就更加重要。

这也是 HTN 技术具有实际应用价值的地方。

HTN和TN有什么区别？

如果只是从产品名称来看，TN 和 HTN 似乎没有太大区别。

实际上，两者最大的区别可以理解为显示性能上的侧重点不同。

HTN 并不是为了取代所有 TN LCD。

如果产品只需要非常简单的数字显示，而且观察方向比较固定，TN LCD 可能已经足够。

但如果产品希望在视角、对比度和整体显示效果之间取得更好的平衡，HTN 就值得考虑。相关技术资料也通常将 HTN 描述为相比 TN 具有更好的视角和对比度，同时保持低电压、低功耗等特点。

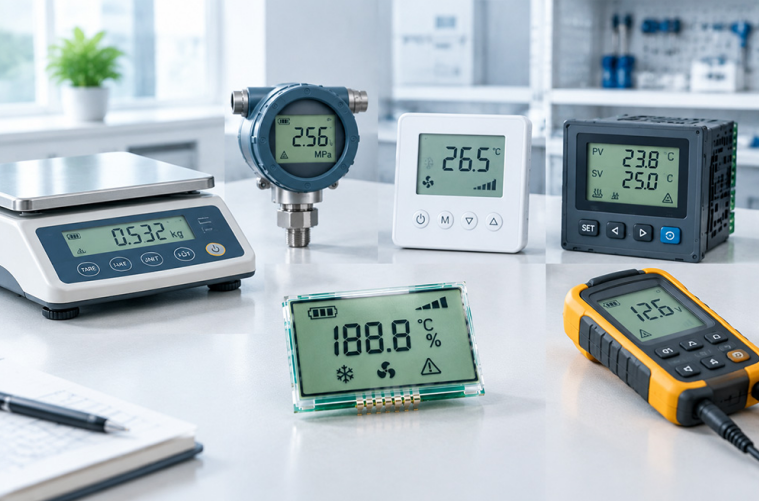

HTN LCD适合哪些产品？

HTN 的一个特点是，它并不一定需要复杂的图形显示。

很多时候，一个产品只需要显示：

数字 + 单位 + 图标 + 状态信息

这正好与段码 LCD 的使用方式比较契合。

仪器仪表

例如：

电压表，电流表，温度计，压力仪表，能量计量设备，测量仪器

这些设备通常需要用户快速读取测量结果。

如果仪器安装在操作台、设备面板或者墙面上，用户观察屏幕的角度可能并不固定，因此 HTN 可以成为一种比较实用的显示方案。

电子秤和测量设备

电子秤、精密测量设备等产品经常需要显示重量、单位、稳定状态等信息。

尤其是在不同人员操作设备的情况下，较好的显示视角能够让读数更加容易观察。

家用电器

HTN 也可以用于一些家电控制面板，例如：

空调，温控器，加热设备，小型家用电器，定时器

显示内容通常包括温度、时间、运行模式以及各种状态图标。

工业控制设备

在工业环境中，显示屏可能安装在控制柜、仪器面板或者设备内部。

这类产品通常不需要复杂的彩色画面，但需要稳定地显示：

PV / SV、温度、压力、计数值、运行状态、报警图标等。

对于这种应用，HTN 段码 LCD 或 HTN 定制显示屏都有一定的应用空间。

便携式设备

HTN 还适合一些对功耗比较敏感的便携式产品。

例如测量仪器、手持设备、电池供电设备等。

如果产品需要长时间工作，同时又希望数字显示保持良好的可读性，那么 HTN 可以作为 TN 之外的一个选择。

HTN不只是“换一种液晶材料”

在实际项目中，选择 HTN 并不是简单地把 TN 换成 HTN。

一个完整的 LCD 显示效果，还与很多因素有关，例如：

液晶模式、偏光片、显示方式、背光、段码设计、驱动方式以及整机的安装结构。

例如同样是 HTN LCD，可以根据产品的实际需求选择不同的显示方式。

反射式

主要利用环境光进行显示，不需要持续使用背光。

适合一些仪表、计量设备以及户外或光线充足环境下使用的产品。

透射式

通过背光提供显示效果。

如果设备需要在较暗环境中使用，透射式方案会更加方便。

半透半反射式

兼顾环境光和背光，在不同光线环境下提供一定的适应能力。

具体采用哪一种，需要结合产品的使用环境和结构进行评估。

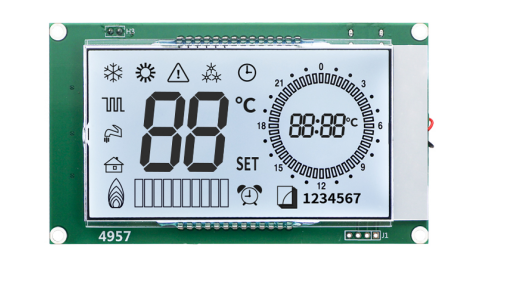

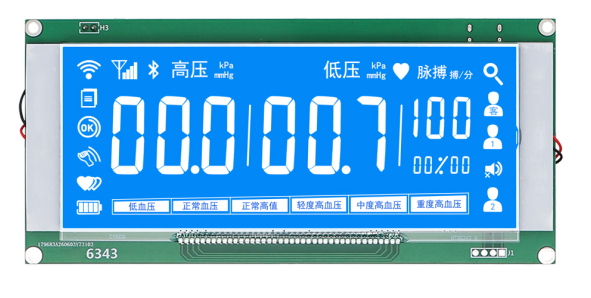

HTN段码LCD可以定制吗？

可以。

对于很多工业设备来说，真正困难的地方并不是找到一个“几英寸”的屏幕，而是找到一个刚好能够装进产品里的显示屏。

例如客户可能会提出这样的需求：

• 特定外形尺寸

• 特定可视区域

• 指定数字大小

• 自定义单位

• 特定报警图标

• 电池图标

• 通讯图标

• 不规则显示区域

• 特定 PIN 或 FPC 连接方式

• 指定背光颜色

这时候，标准 LCD 往往很难直接满足。

HTN LCD 可以结合产品实际需求，对段码、图标、尺寸、显示方式、连接结构等进行设计。

所以，对于 OEM/ODM 产品来说，HTN 不只是一个显示技术选择，同时也是一种可以配合整机结构进行设计的方案。

选择HTN LCD时，需要提供哪些参数？

如果正在开发一款新的产品，建议在咨询 LCD 厂家时尽可能提供以下信息：

① 外形尺寸

包括 LCD 的长、宽、厚度以及允许的安装空间。

② 可视区域

确定用户实际看到的显示区域大小。

③ 显示内容

例如：8888.8，°C，V，A，%，以及电池、报警、蓝牙、信号等图标。

④ 观察方向

需要明确用户通常从哪个方向查看屏幕。

⑤ 工作温度

如果产品用于工业、户外或者特殊环境，工作温度范围尤其重要。

⑥ 背光需求

是否需要背光、背光颜色以及亮度要求。

⑦ 连接方式

例如 PIN、FPC、Zebra 等，需要根据整机结构进行匹配。

⑧ 采购数量

样品数量和量产数量都会影响最终的设计和成本方案。

HTN LCD：在显示效果与成本之间寻找平衡

对于很多只需要显示数字、字符和简单图标的设备来说，并不需要一块复杂的彩色 TFT 屏幕。

真正重要的可能只是：

看得清、功耗低、结构合适，并且能够长期稳定工作。

HTN LCD 的价值就在于，它在传统 TN LCD 的基础上进一步改善了视角和显示表现，同时保留了低功耗、低驱动电压等特点，因此适合用于不少仪器仪表、家电、便携式设备和工业控制产品。

而当产品又有特殊的尺寸、显示内容或者安装要求时，HTN + 定制设计就会成为一个更加值得评估的方案。

HOTLCD：从标准显示到定制显示

对于不同的产品，LCD 的需求往往并不完全相同。

有些项目需要标准尺寸，有些项目则需要根据产品外壳重新设计显示区域、段码和连接结构。

HOTLCD 长期提供 LCD 显示屏及显示模组的研发、生产和定制服务。

如果你正在开发仪器仪表、工业控制设备、家电、测量设备或其他需要数字/符号显示的产品，可以从产品的尺寸、显示内容和使用环境开始评估，再确定 TN、HTN 或其他 LCD 技术路线。

了解更多 LCD 产品及定制方案，可访问 HOTLCD 官网。
