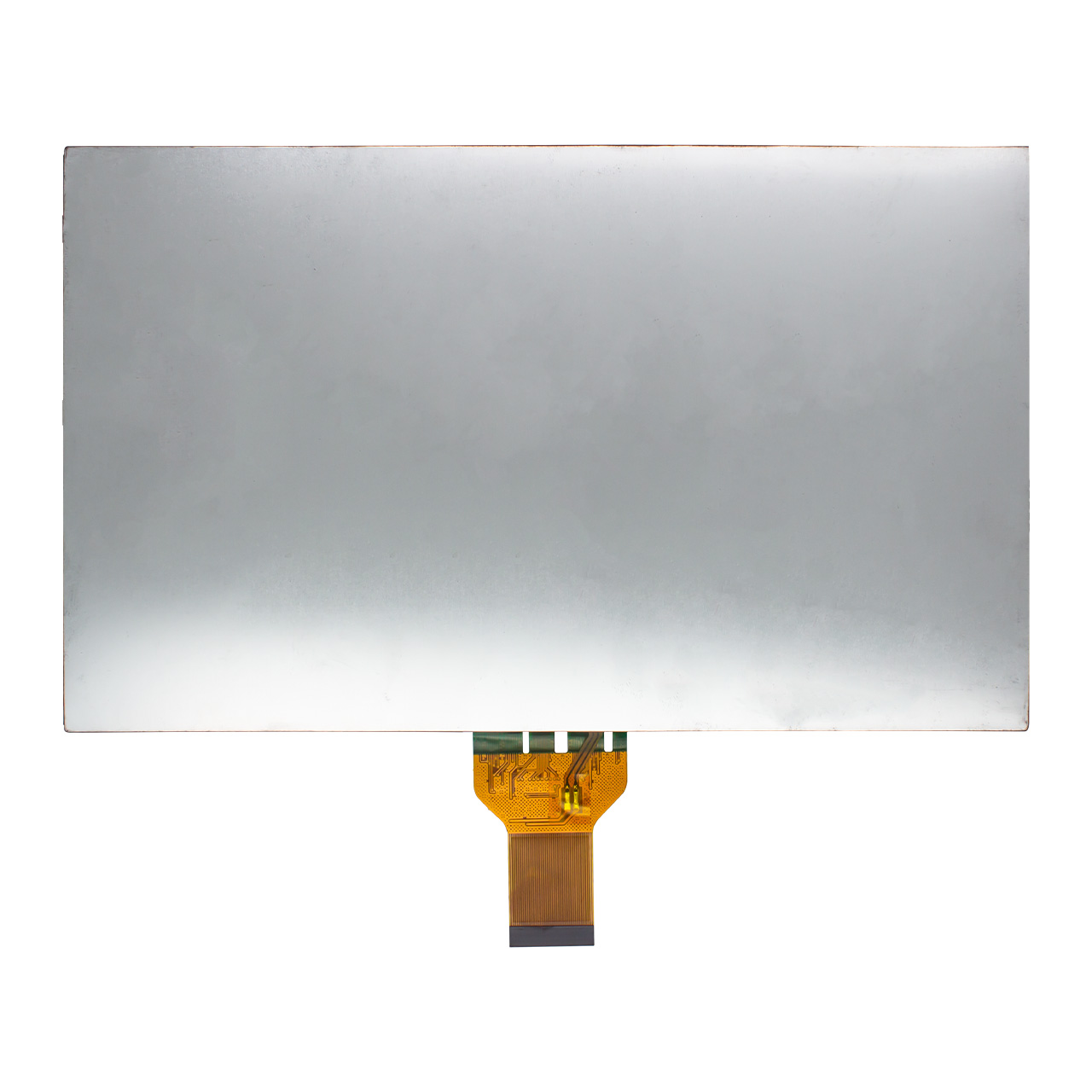

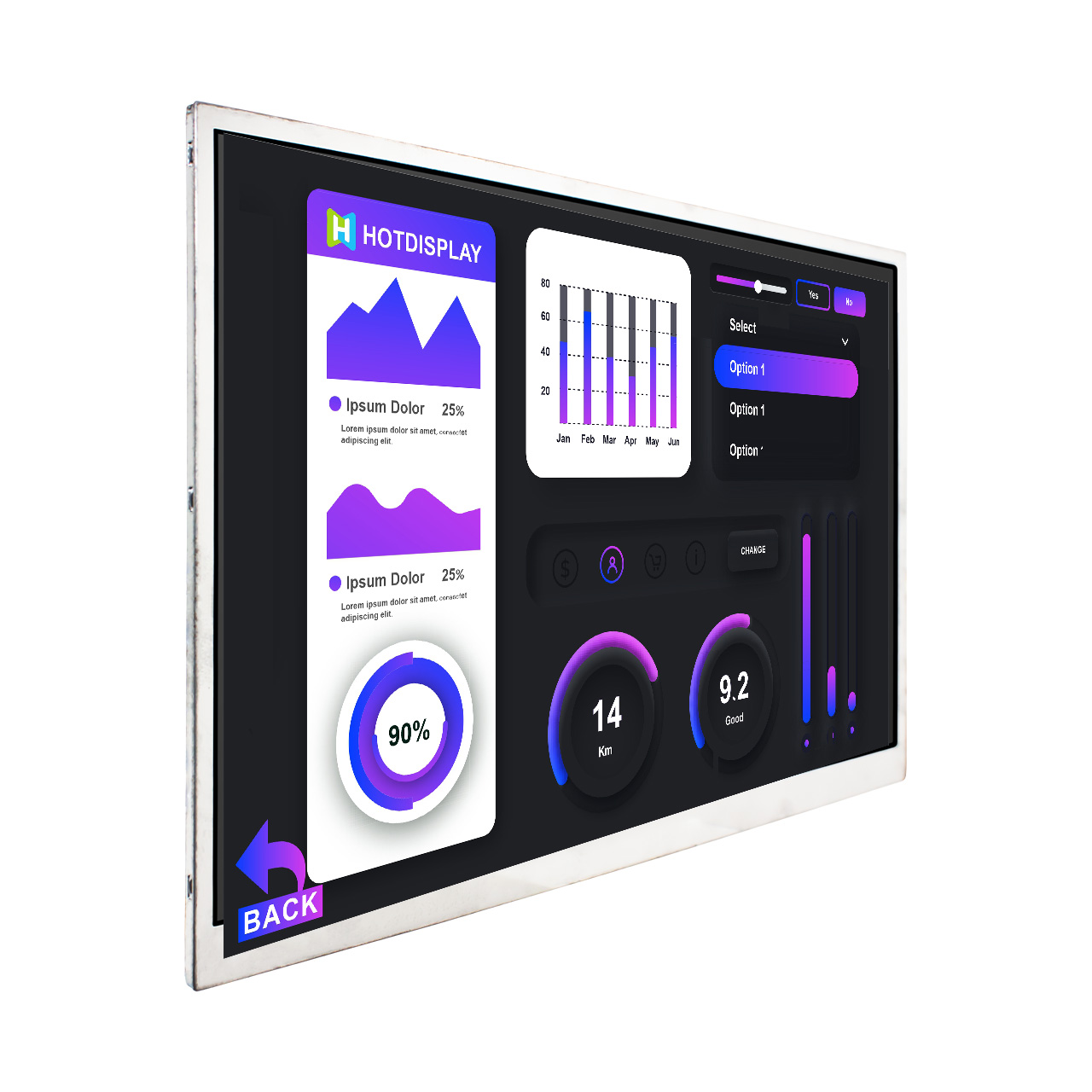

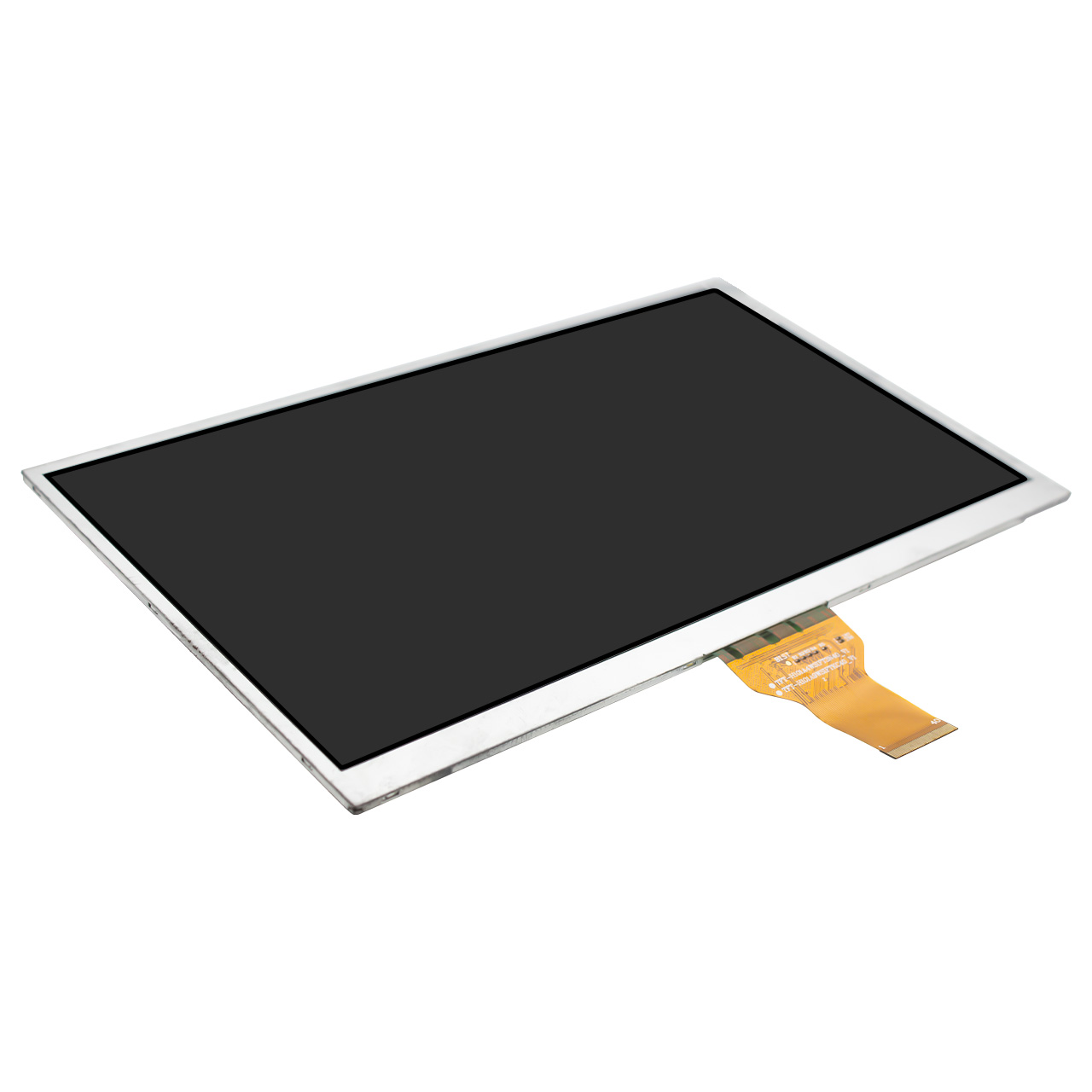

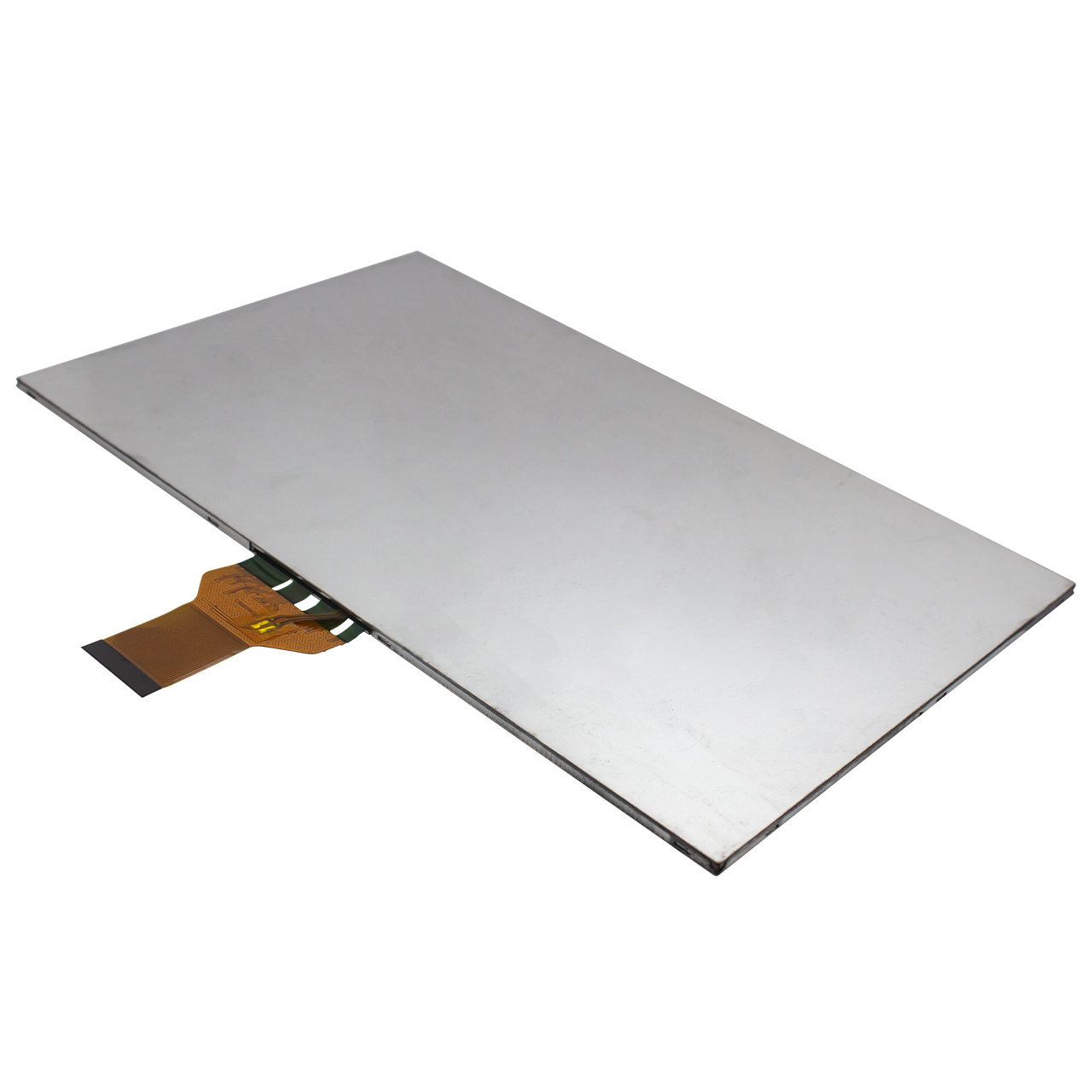

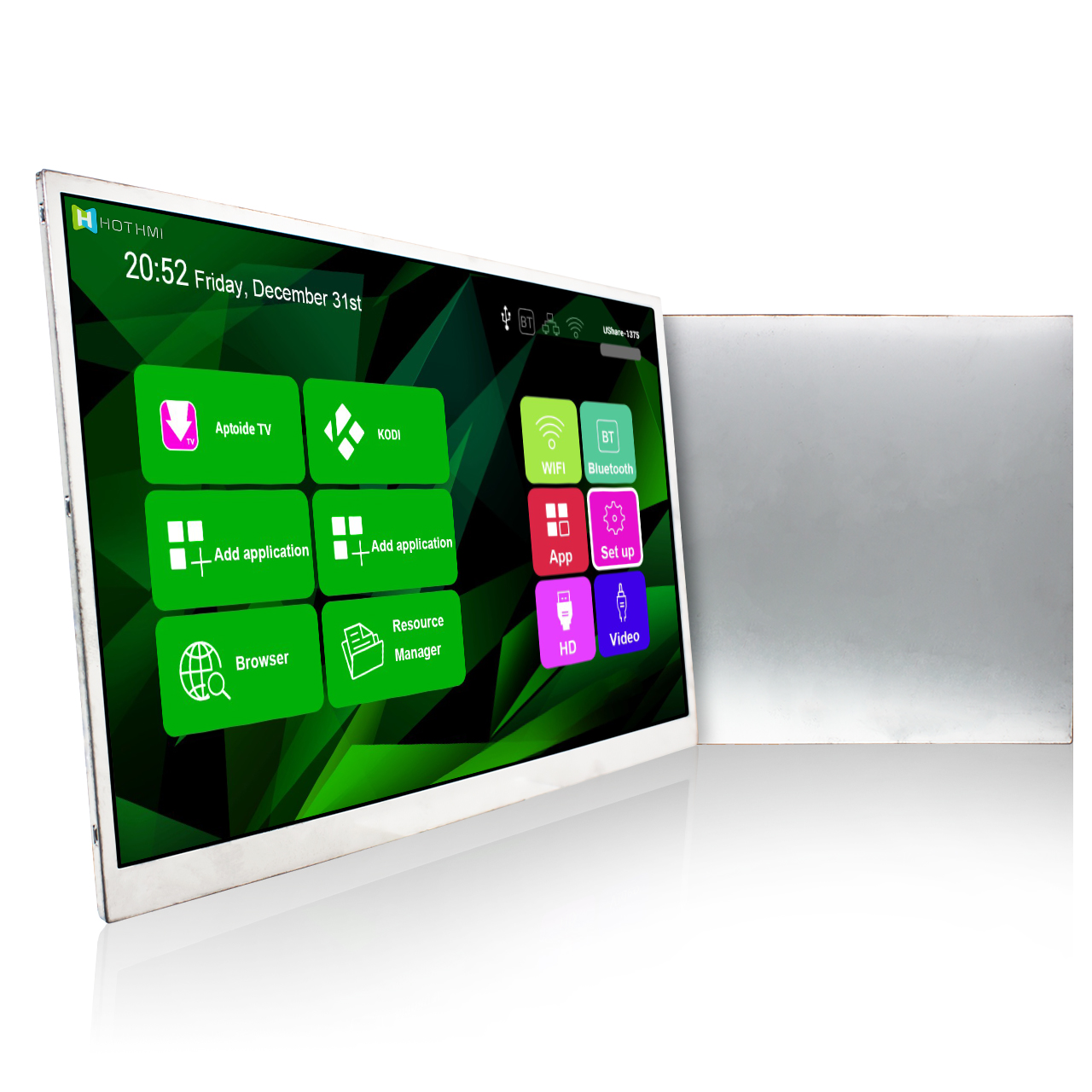

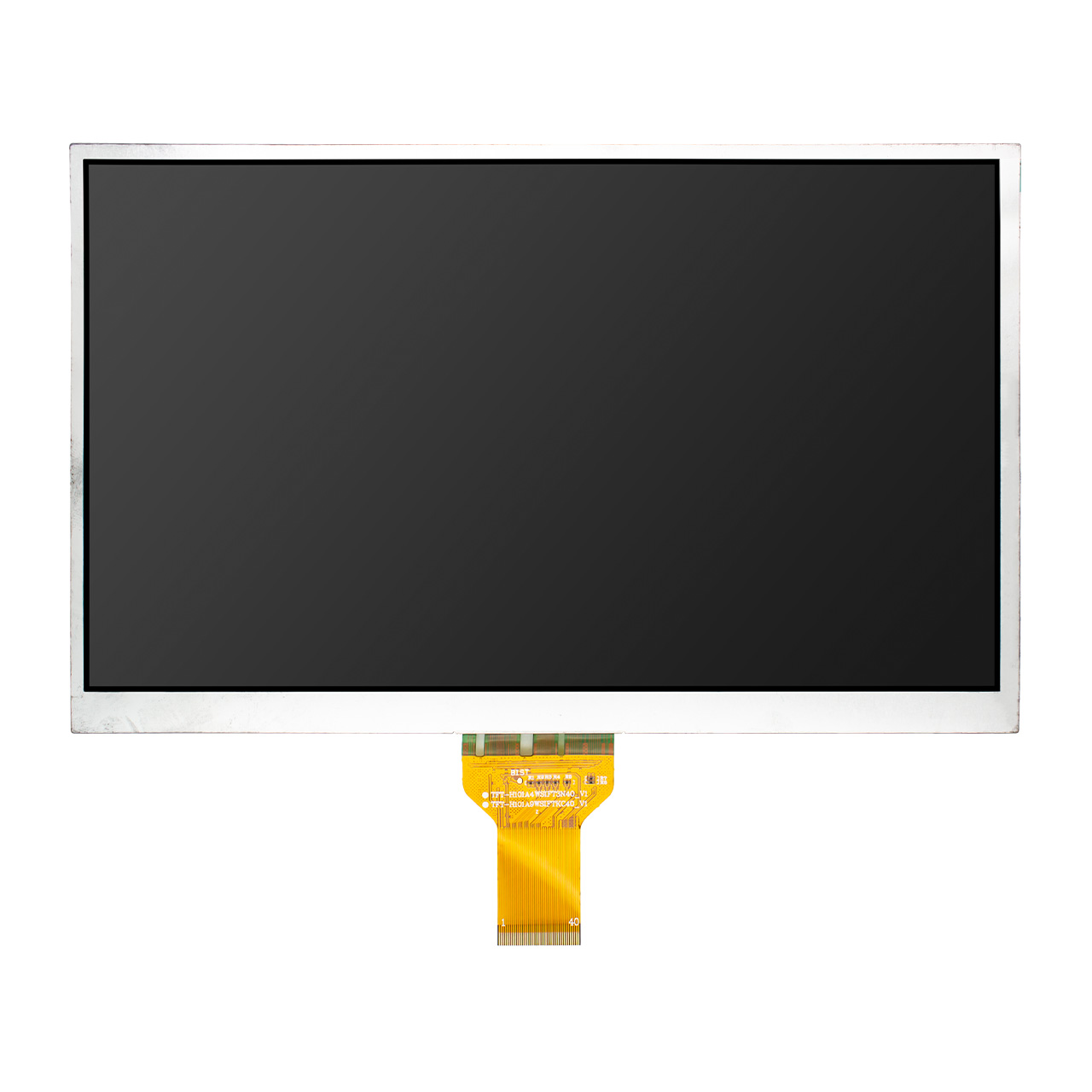

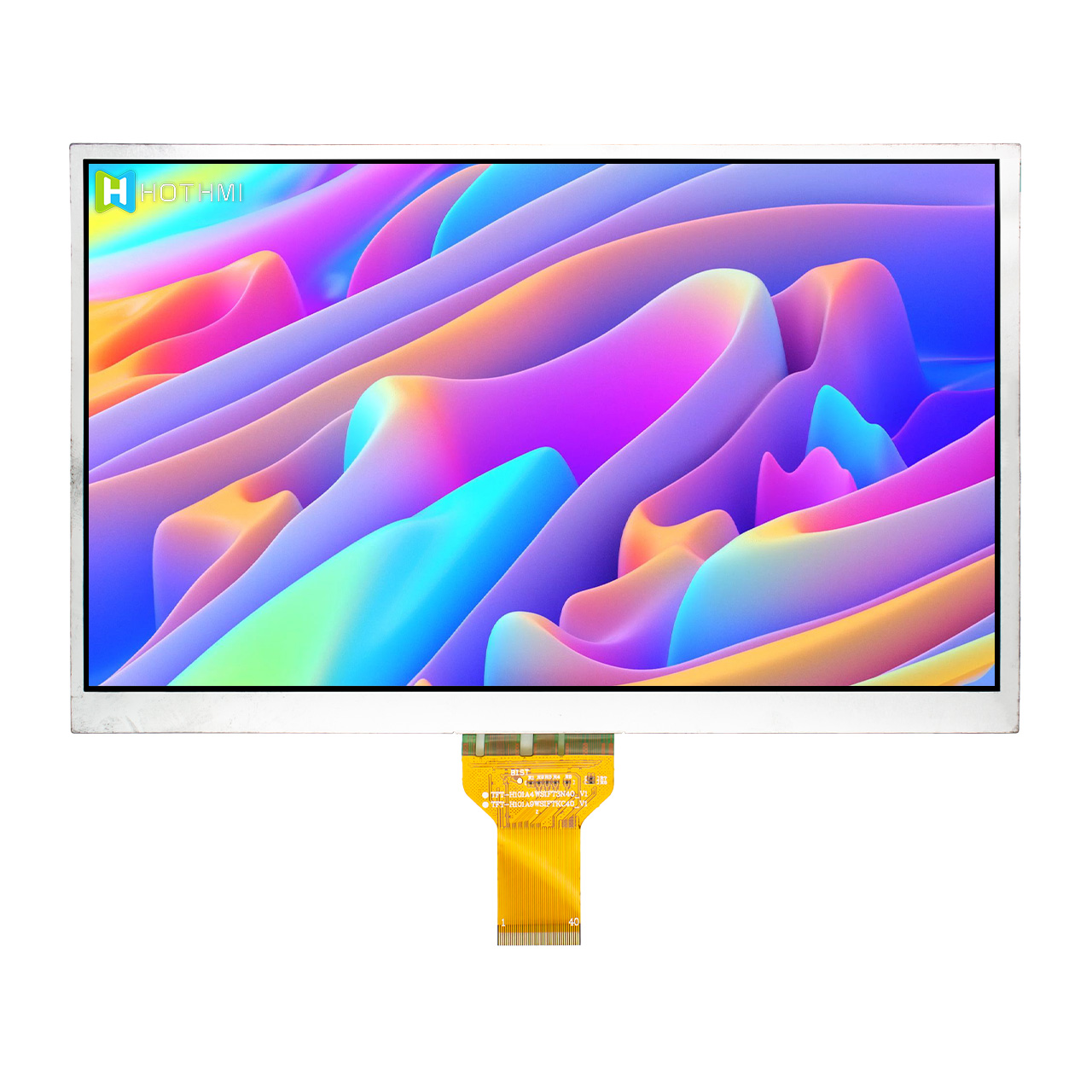

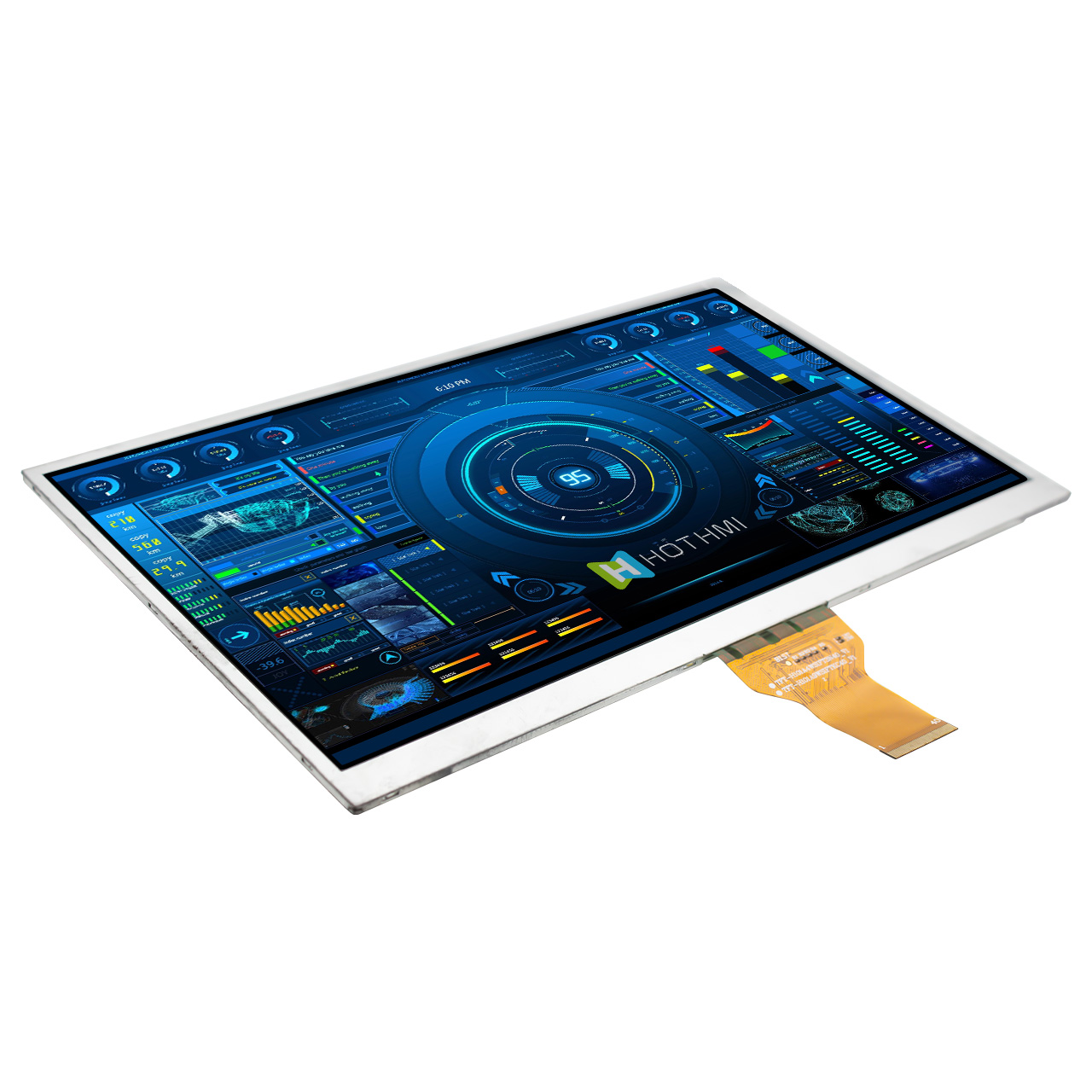

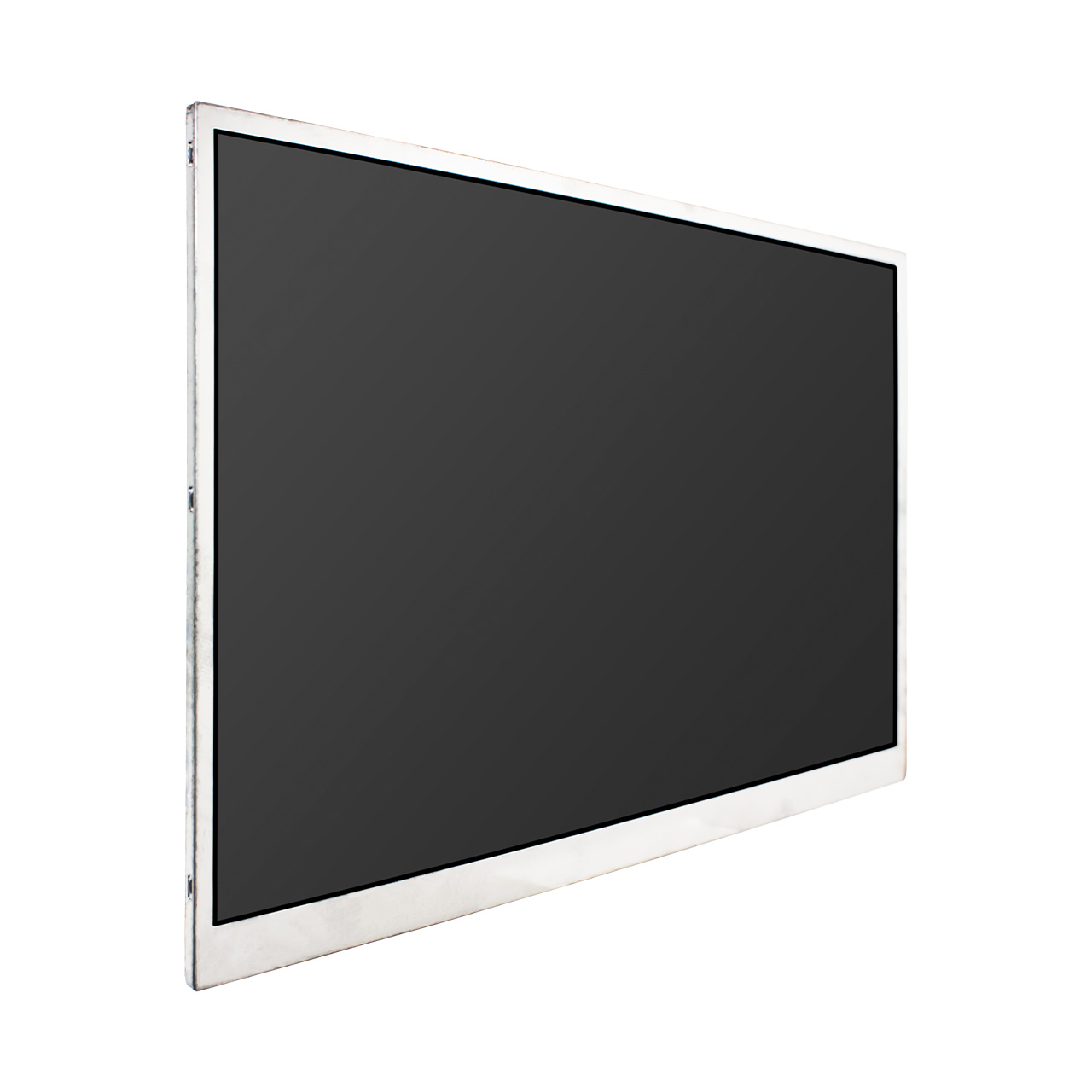

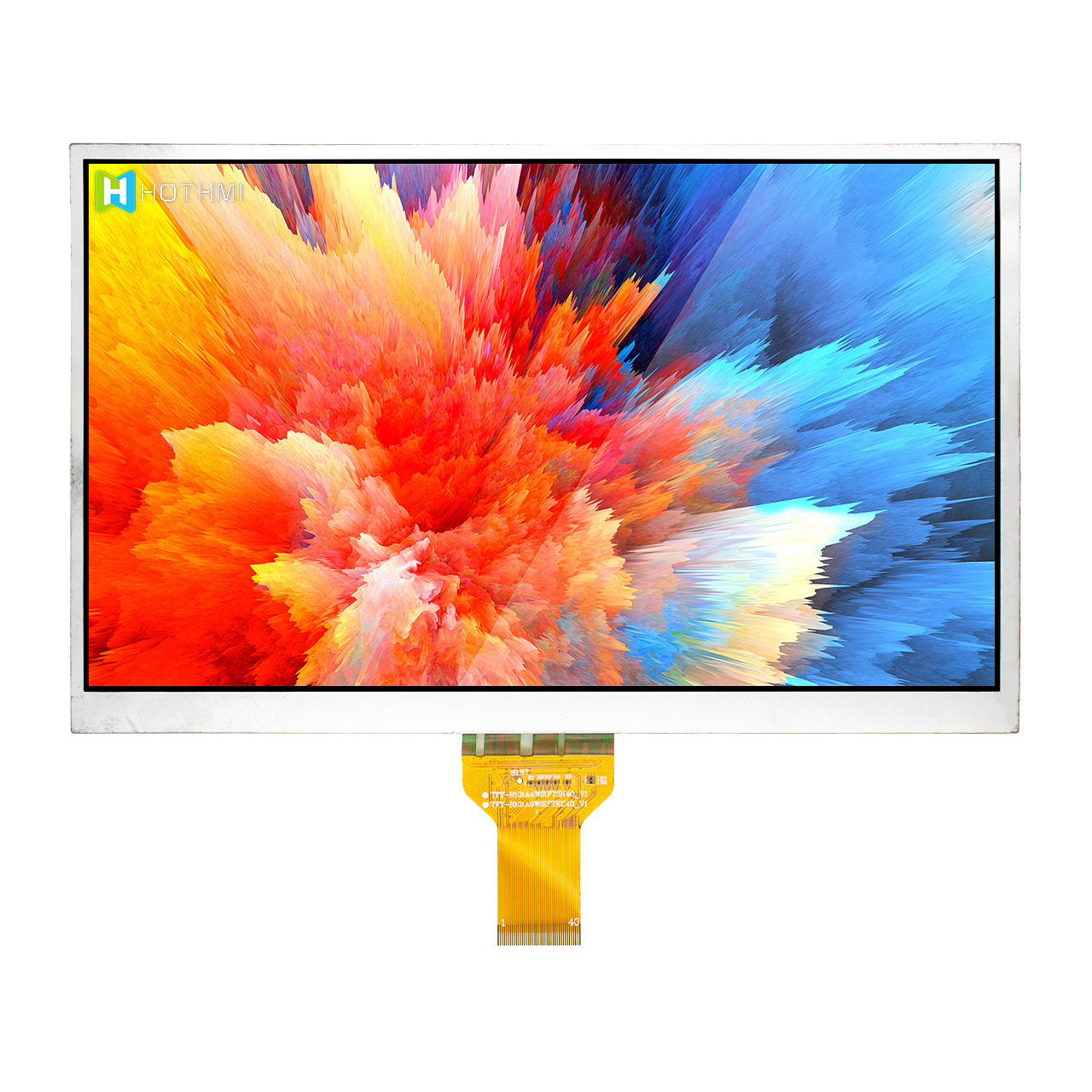

类型：TFT显示屏
显示像素：1024x600
外形尺寸(mm) ：235x143x3.0
VA尺寸(mm)：10.1
AA尺寸(mm) ：10.1
有效尺寸mm：222.72x125.28

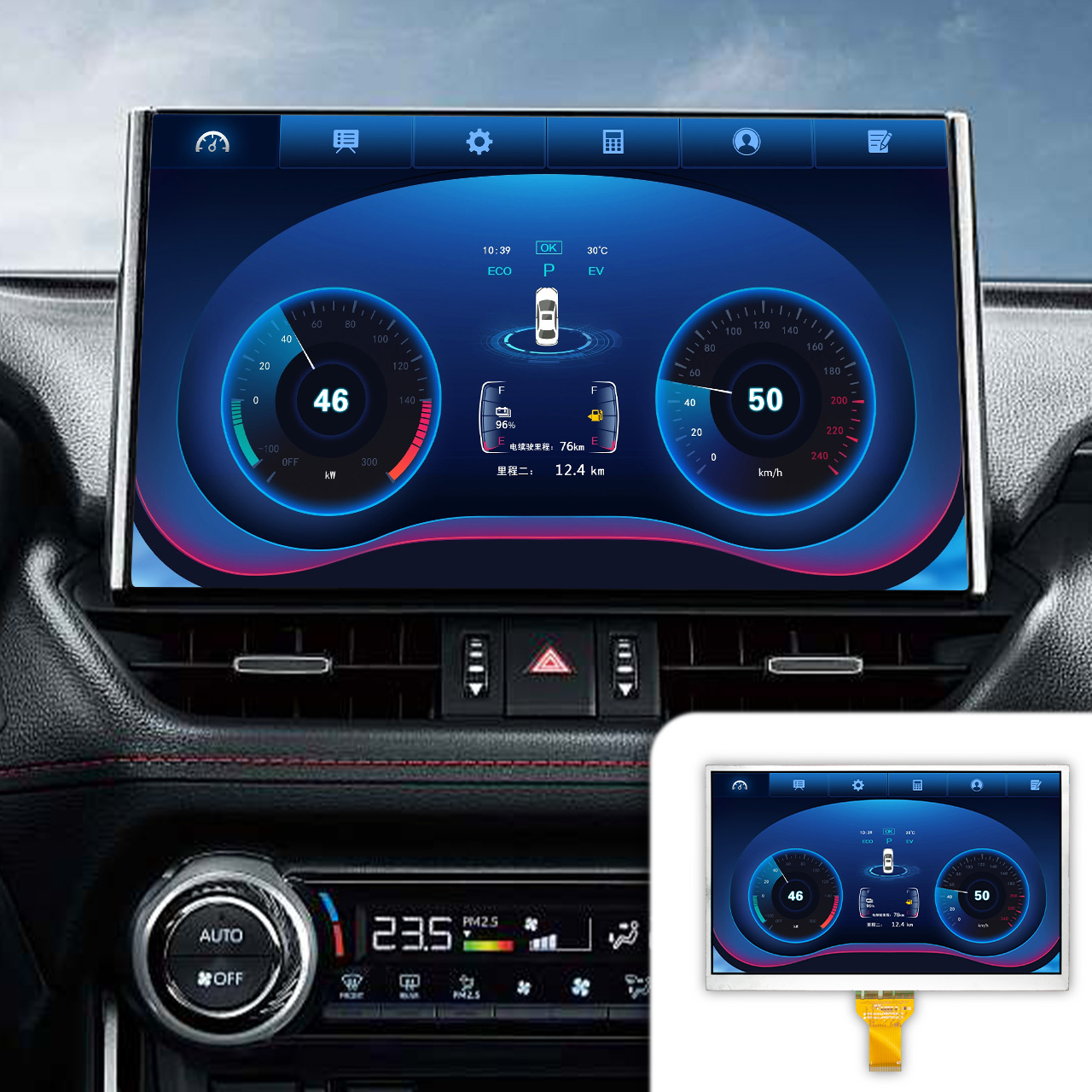

应用：技术设备、办公室设备、门禁
视角：IPS全视角
背光/亮度：300cd/m
引脚：FPC-40 pin
接口方式：LVDS
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：+3.3 V
驱动芯片：EK79001+EK73215
核心特性
高分辨率与清晰显示
分辨率：1024 × RGB × 600（横向1024像素，纵向600像素），支持细腻图像与文字呈现。

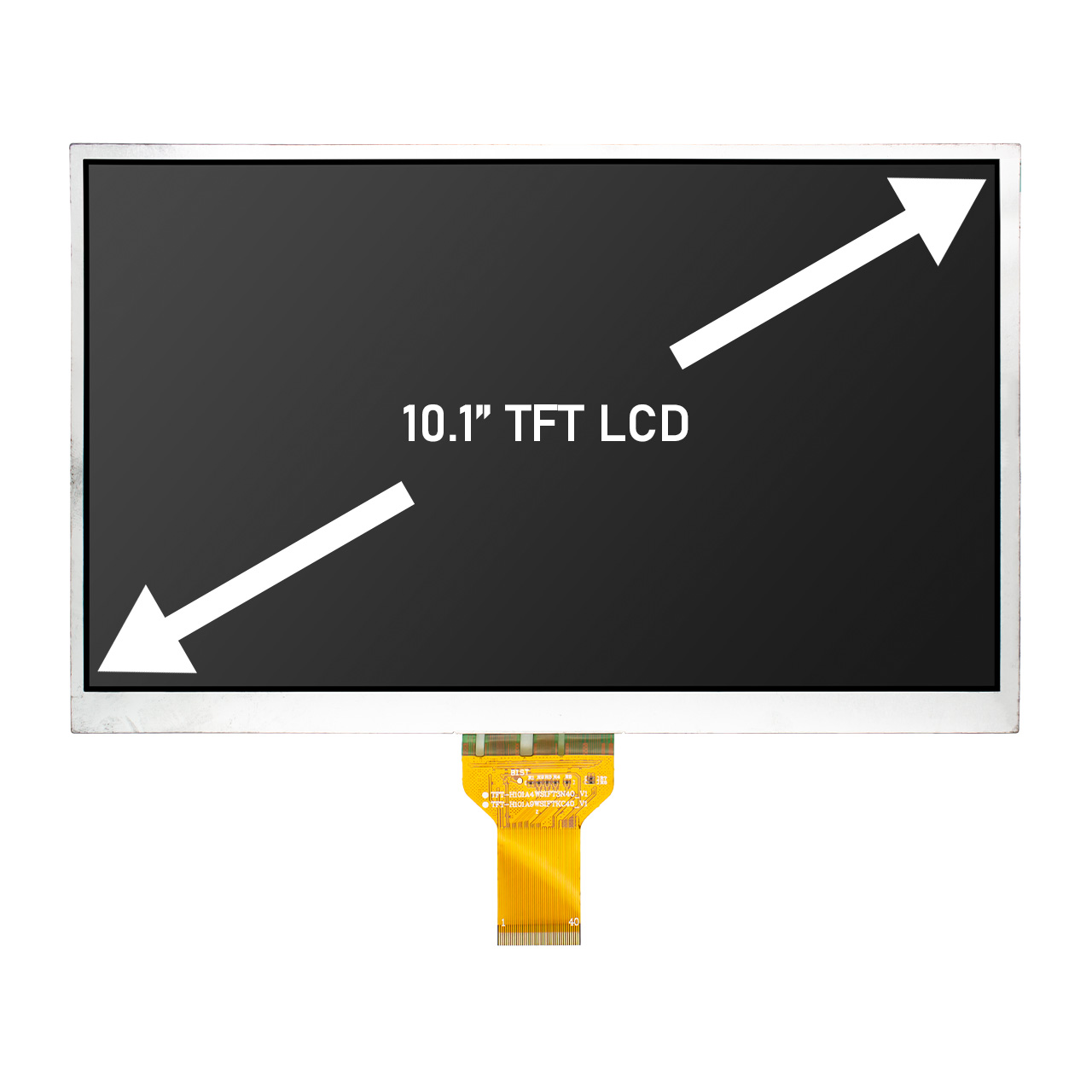

有效显示区域：222.72 mm × 125.28 mm，10.1英寸屏幕尺寸，适合中大型设备交互界面。
广视角与高对比度
全视角（U/D/L/R各85°），确保多角度观看无色彩偏移。
对比度达800:1（典型值），支持清晰的黑白层次与鲜艳色彩。
稳定驱动与兼容性
接口类型：LVDS（4通道），支持6位/8位数据输入模式，兼容主流控制器。
驱动IC：EK79001 + EK73215，搭配3.3V数字电源，确保稳定信号传输。
耐用性与环境适应
工作温度：-20℃ ~ 70℃，存储温度：-30℃ ~ 80℃，适用于严苛工业环境。
通过高温高湿、冷热冲击、振动及静电防护（ESD ±8kV）等可靠性测试，保障长期稳定运行。
高效背光设计
白色LED背光，典型亮度300 cd/m2，支持宽电压输入（9.6V/280mA），寿命长且功耗低。
使用建议
避免长时间显示静态图像，建议启用屏保功能以防残影。
安装时需注意防静电措施，确保接口连接稳固。
详细驱动时序与初始化代码请参考官方技术文档。
优质源于专业——TFT-H101A4WSIFT3N40以精准的显示性能与可靠的工业级设计，助力客户打造卓越的视觉解决方案。
