类型：TFT显示屏
显示像素：480x272
外形尺寸(mm) ：120.7x75.8x2.9
VA尺寸(mm)：5.0
AA尺寸(mm) ：5.0
有效尺寸mm：110.88x62.83
应用：工业控制系统、手持电子设备、
视角：IPS全视角
背光/亮度：1000cd/M2
引脚：FPC-22 pin
接口方式：MCU
特殊说明：防静电ESD 8KV
工作温度：-30~80℃
供电电压：+3.3 V
驱动芯片：NV3041

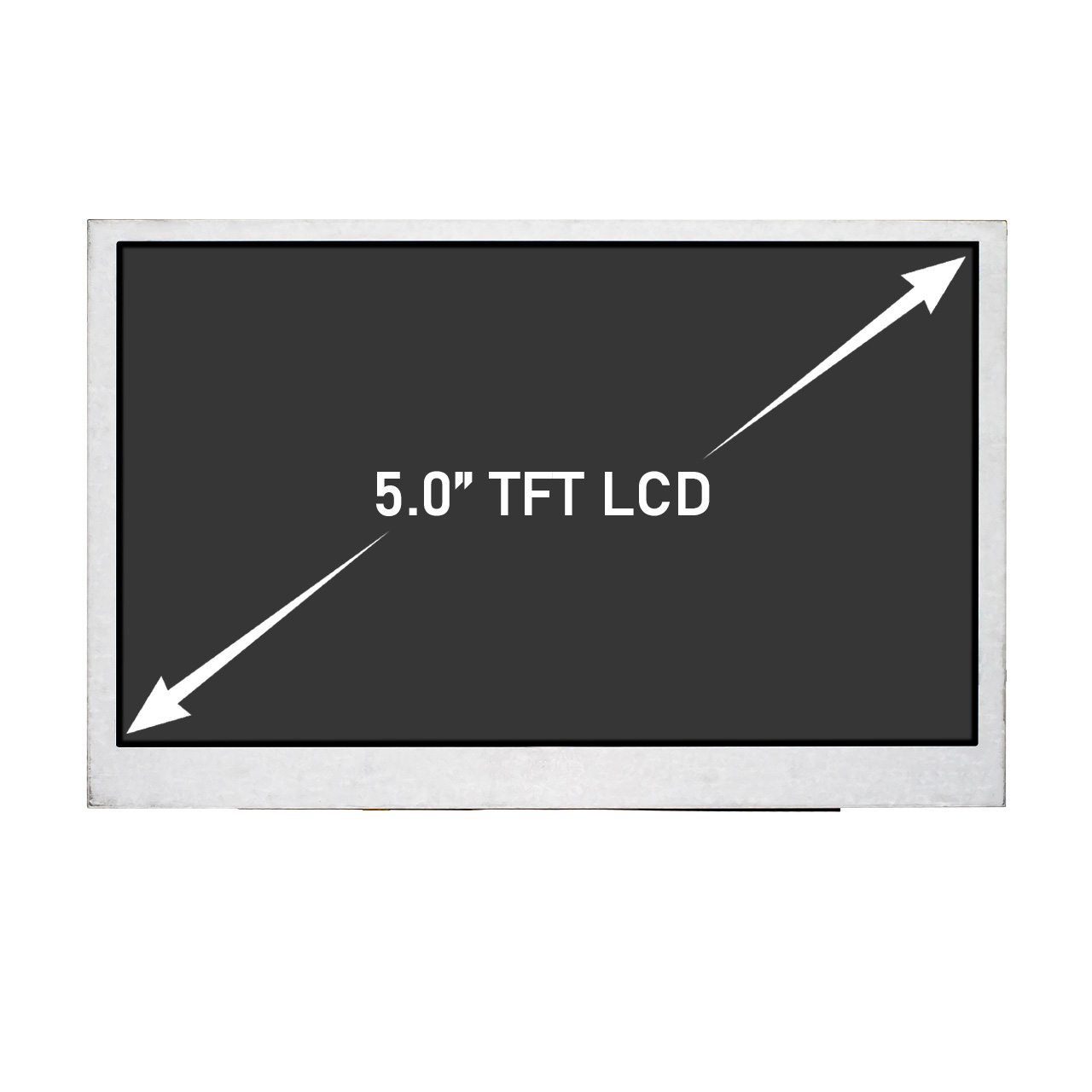

TFT-H050A19WQINVKN22是一款5.0英寸TFT液晶显示模组，采用常黑模式设计，分辨率为480×272像素，色域覆盖NTSC 60%，能够呈现高对比度的清晰画面，适用于工业控制、智能设备、医疗仪器等领域。该模组核心特性突出，显示性能方面，亮度可达800 cd/m2（恒流驱动测试），支持-30℃至+80℃的宽温工作环境，确保在极端温度下的稳定运行；色彩表现方面，NTSC 60%的色域覆盖使画面色彩层次丰富，视觉效果优异。电气参数上采用3.3V ±0.3V低功耗设计，搭载NV3041 TFT驱动芯片和FT5216触控芯片，实现精准的显示与触控控制。

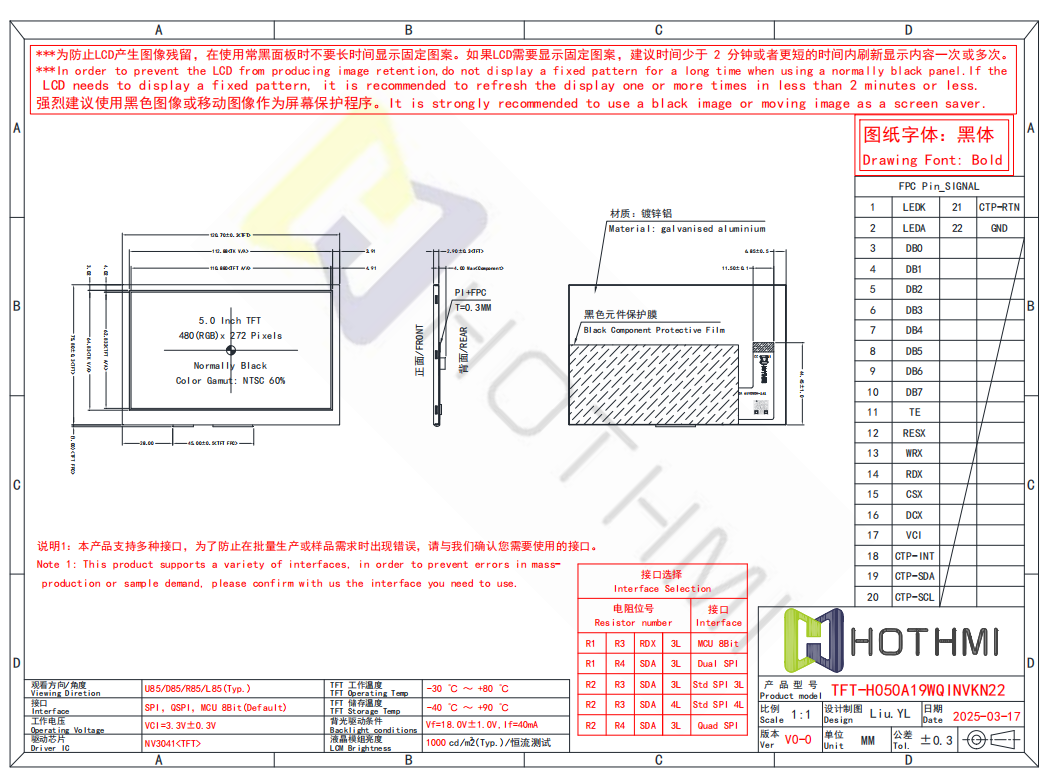

接口配置灵活，默认支持MCU 8Bit接口，还可通过调整电阻位号（如R1/R2/R3）切换至SPI或QSPI模式，用户需在批量生产前与厂商确认接口类型以避免兼容性问题。结构设计上采用0.3mm厚度的镀锌铝合金外壳，兼具轻量化与耐腐蚀特性，关键部件尺寸公差控制在±0.3mm以内，保障装配一致性。
使用建议方面，为避免图像残留，建议静态画面显示时间不超过2分钟，推荐使用黑色背景或动态屏保；模组储存温度范围达-40℃至+90℃，可适应严苛环境需求。背光设计采用黑色元件保护膜，进一步提升对比度与耐用性。需注意的是，接口配置需严格参照文档中的电阻位号说明，或联系技术支持确认；触控模块（CTP）与TFT尺寸公差独立标注，安装时需注意匹配。
该模组主要应用于工业HMI界面、便携式仪器仪表、智能家居控制面板等场景，其高亮宽温、多接口灵活配置、轻量化耐腐蚀结构及防残影设计，能够满足多样化场景下的可靠显示需求。
