类型：COG
显示像素：128x64
外形尺寸(mm) ：71.4x44.7x6.2
VA尺寸(mm)：66.7x35
AA尺寸(mm) ：63.98x31.98
点间距mm：0.5x0.5
应用：仪器仪表
视角：12H
引脚：FPC-14PIN
接口方式：MCU
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：5.0
驱动芯片：ST7567

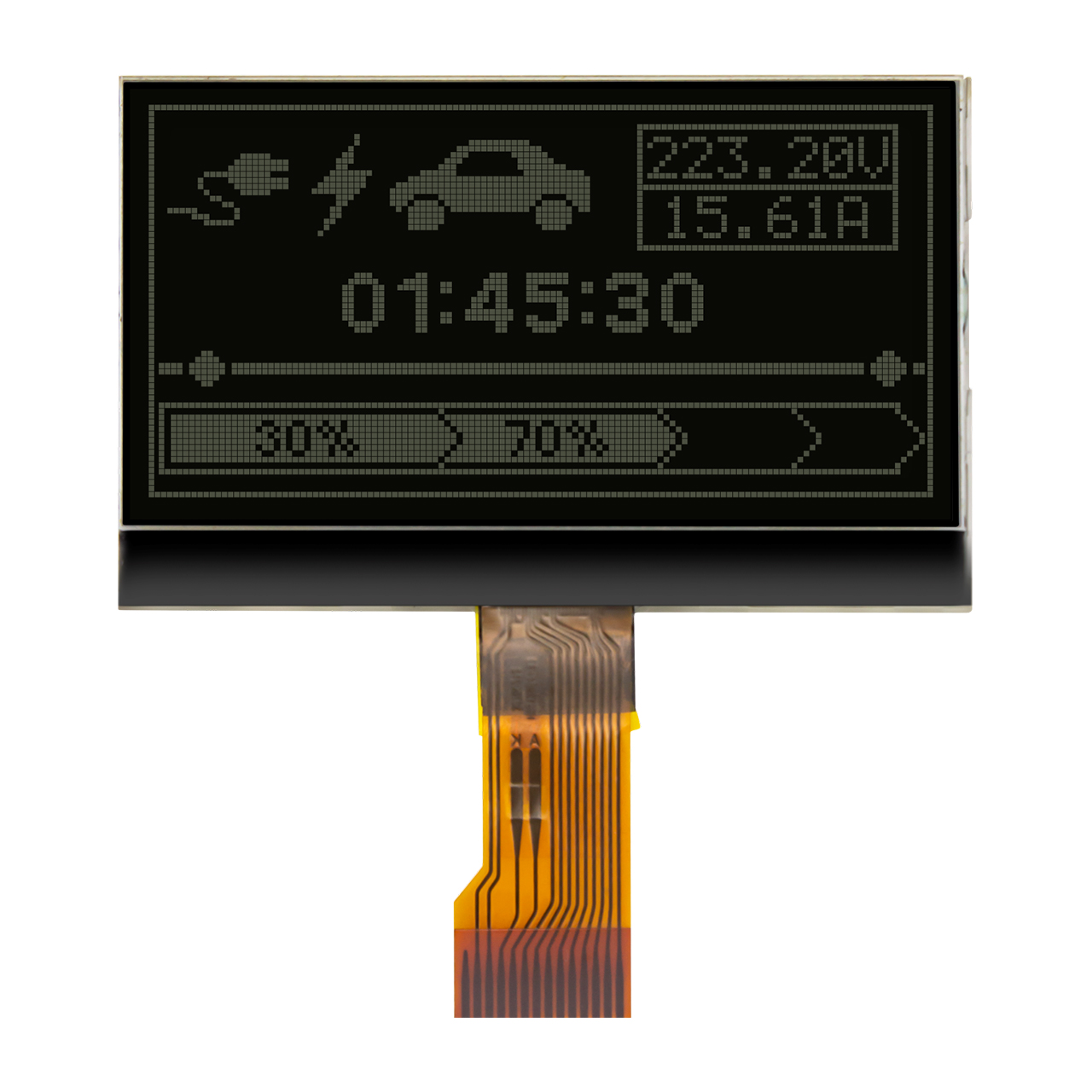

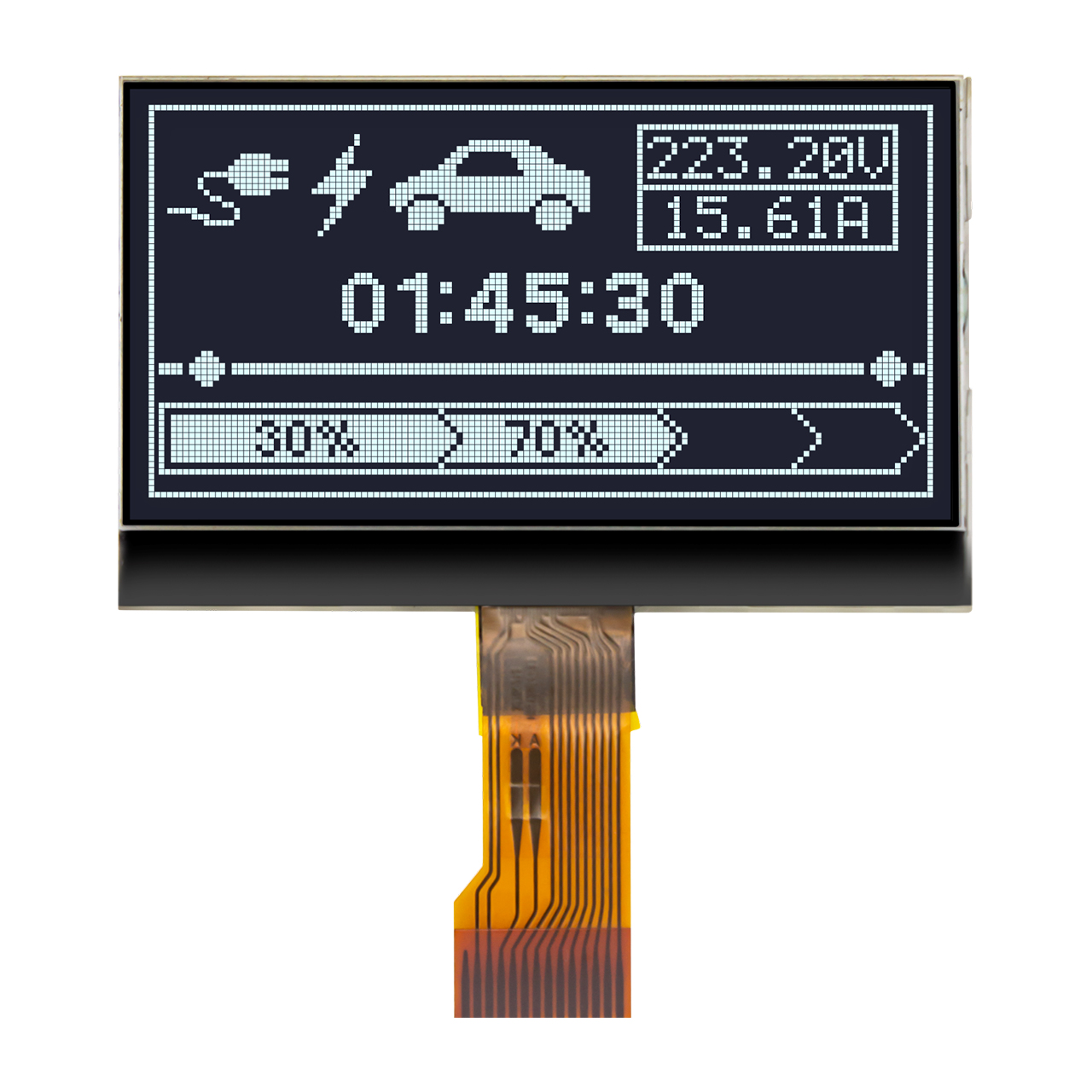

图形 COG LCD 是一种半透反射模块，旨在在不同照明环境下提供清晰的可见度，使其成为工业和业余爱好者应用的理想选择。其黑底白像素设计结合了反射和透射特性：在明亮的阳光下，环境光被反射以产生清晰的图像，而在低光照条件下，集成的背光可提高可读性。这种双重功能可确保高对比度和清晰的图形，无论外部照明如何，都由内置 ST7567 控制器支持，该控制器可管理显示操作并简化集成。图形 COG LCD 的工作电压为 5.0V，并包含一个内部负电压发生器，无需外部组件来调整对比度。然而，其性能受限于 -20°C 至 70°C 的温度范围，在此范围之外，功能可能会下降，因此需要在极端环境下仔细考虑。
与 Arduino 和 C8051 微控制器等平台的兼容性允许无缝集成到电子系统中。开发人员可以利用现有的库（如 U8g2 或 Adafruit）进行快速原型设计，但注意引脚配置（例如 SPI/I2C 接口、CS、RESET 和 DC 引脚）至关重要。如果背光的电流需求超出微控制器的容量，则可能需要晶体管驱动电路，控制器的数据表中通常会明确说明这一细节。初始化序列（包括对比度校准和重置程序）应在固件中优先考虑，以确保最佳性能。
该显示器经久耐用，符合 RoHS 标准，适合恶劣条件，适用于户外设备（例如 GPS 装置、太阳能仪表）、工业控制面板和汽车仪表板 - 前提是遵守温度限制。其 12:00 视角优化了正面观看时的可读性，但对比度在斜角处会降低。排除常见问题（例如黑屏）包括验证电源稳定性、检查接线完整性和确认软件设置。对比度差通常可以通过软件调整 ST7567 的内部寄存器来解决，而背光故障可能是由于功率不足或驱动电路故障造成的。
对于开发人员来说，ST7567 数据表提供了高级定制的基本指导，而开源项目和论坛则提供了实际的实施示例。通过平衡坚固性、适应性和易用性，这款图形 COG LCD 可作为在各种条件下（从阳光充足的户外设施到光线昏暗的工业环境）要求可读性的项目的可靠解决方案。
