类型：TFT显示屏
显示像素：1024x600

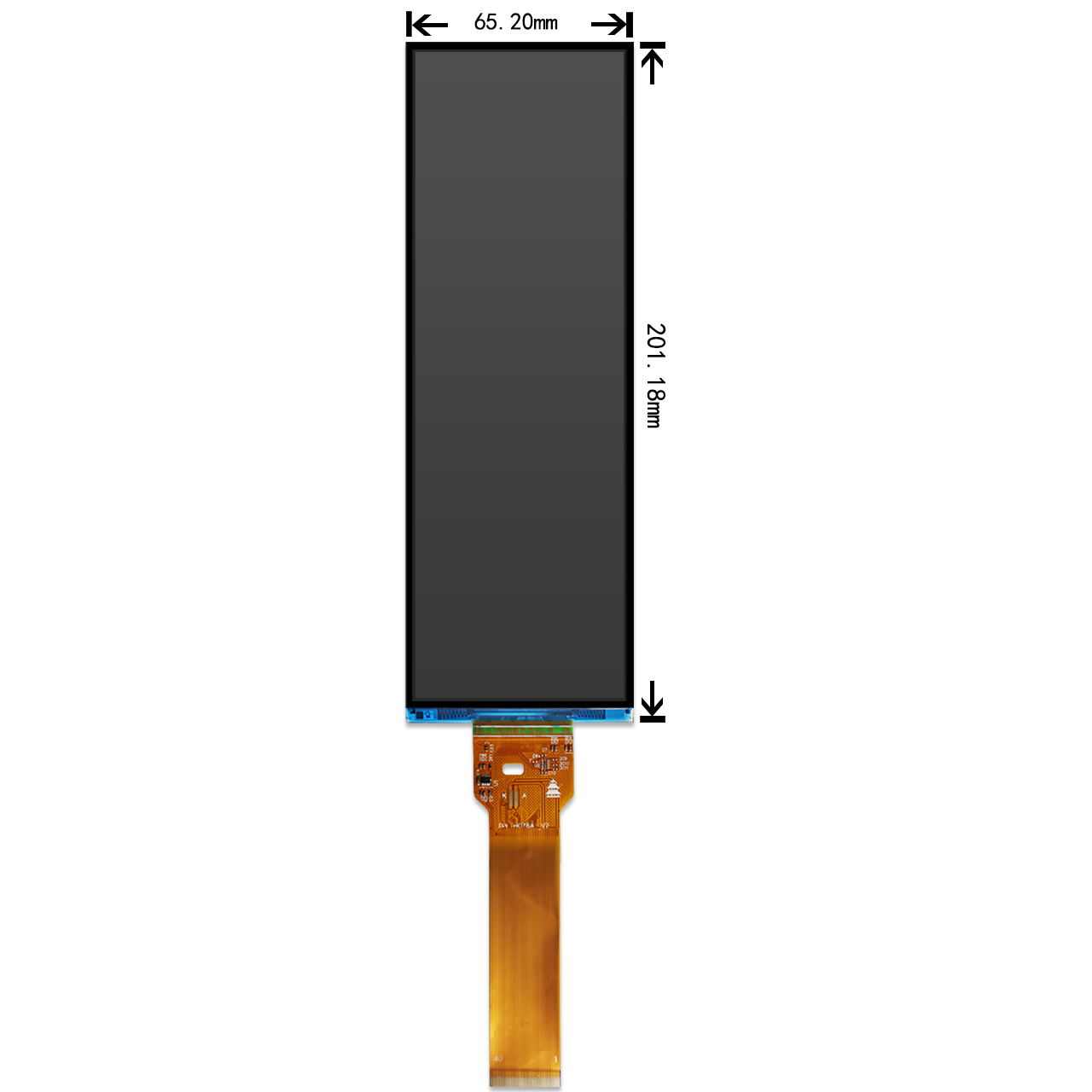

外形尺寸(mm) ：65.2x201.18x3.3
VA尺寸(mm)：7.8
AA尺寸(mm) ：7.8
有效尺寸mm：59.4x190.08
应用：技术设备、办公室设备、门禁
视角：IPS全视角
背光/亮度：750cd/m2
引脚：40pin
接口方式：MIPI
特殊说明：防静电ESD 8KV
工作温度：-30~80℃
供电电压：+3.3 V
驱动芯片：ST7703

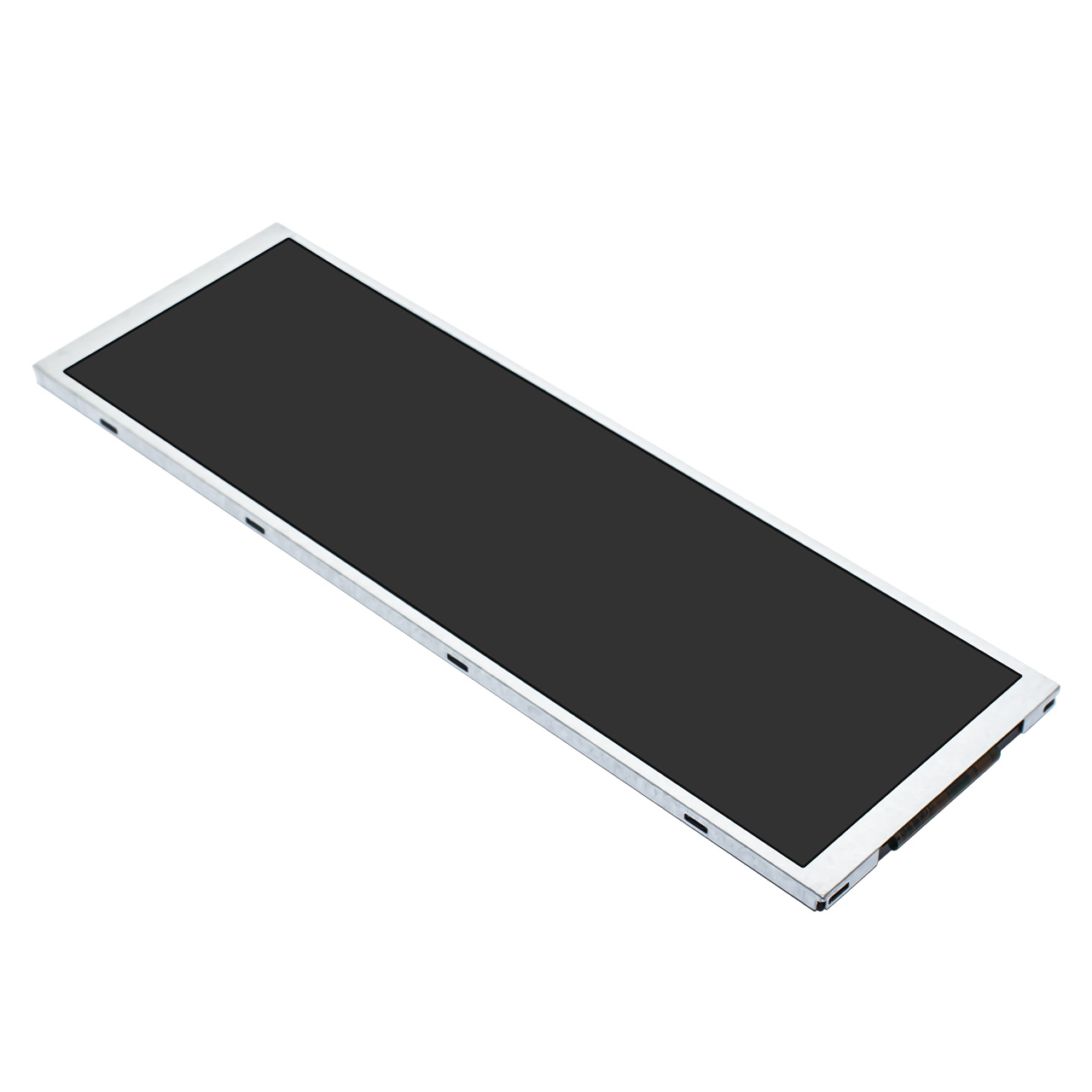

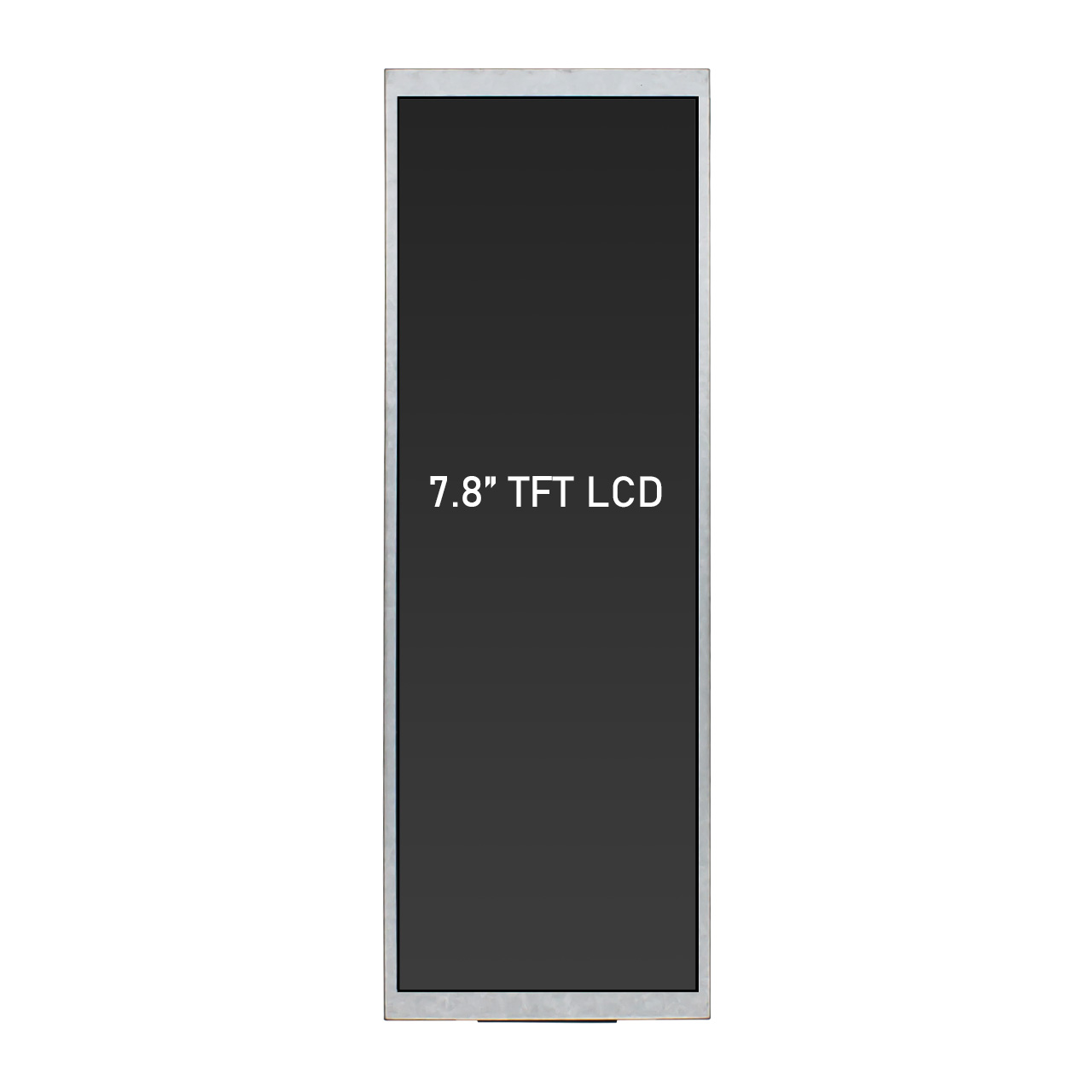

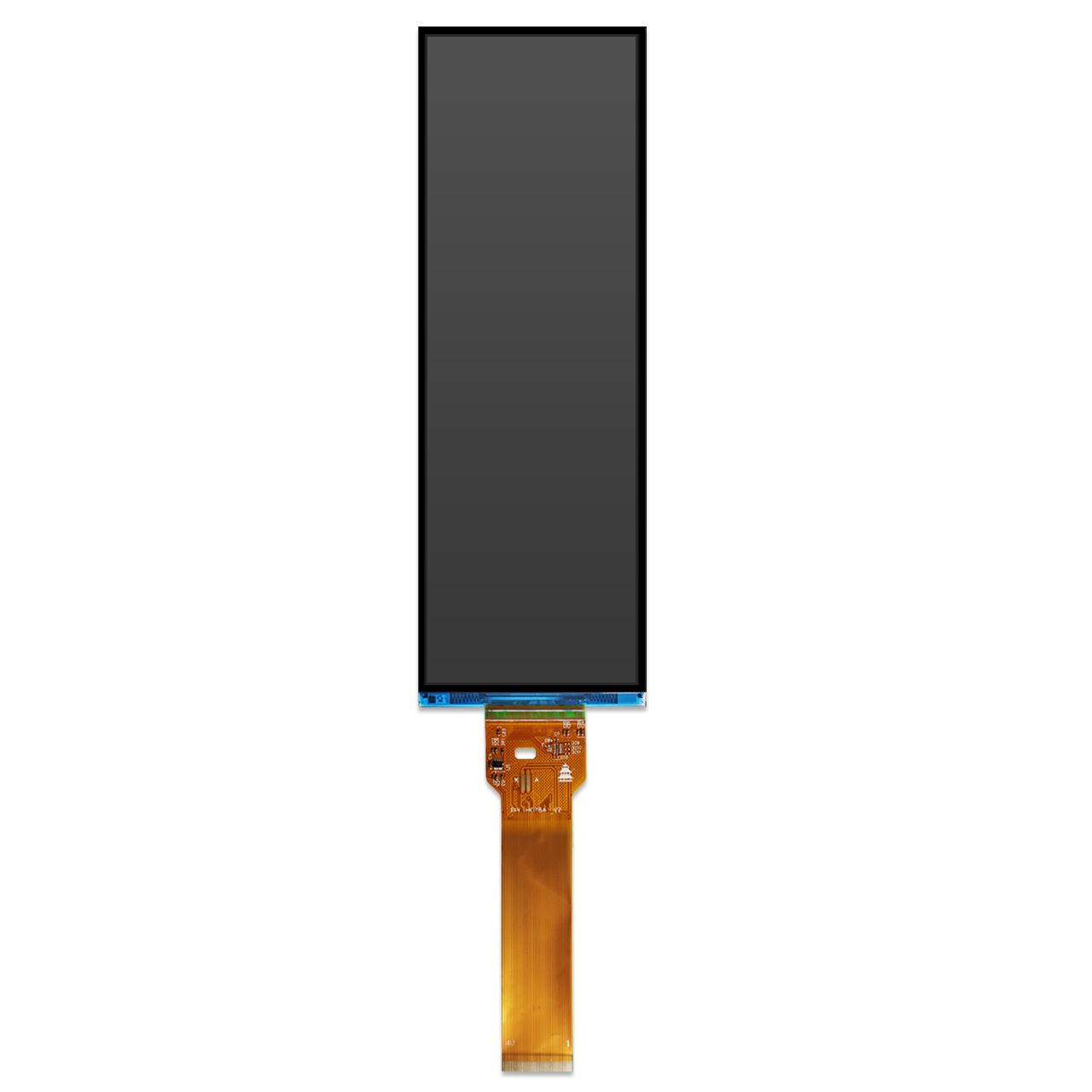

这款7.8英寸TFT液晶显示模组（型号：TFT-H078A1ZAIST7N40），采用MIPI 4L接口与ST7703驱动芯片，支持400(H)×3(RGB)×1280(V)分辨率，有效显示区域为59.40mm（水平）×190.08mm（垂直）。模组外形尺寸为65.20mm（宽）×201.18mm（高）×3.30mm（厚），采用透射式常黑面板，支持全视角（水平±80°、垂直±80°）显示，色域覆盖达70%（CIE1931标准），典型对比度为900:1，亮度为750cd/m2，可呈现16.7M色。其工作电压为VCI=2.8V（典型值）、IOVCC=1.8V（典型值），背光由15颗白色LED组成，采用3串5并结构，工作电压范围为16.8~20.4V（典型值18V），最大驱动电流为100mA。

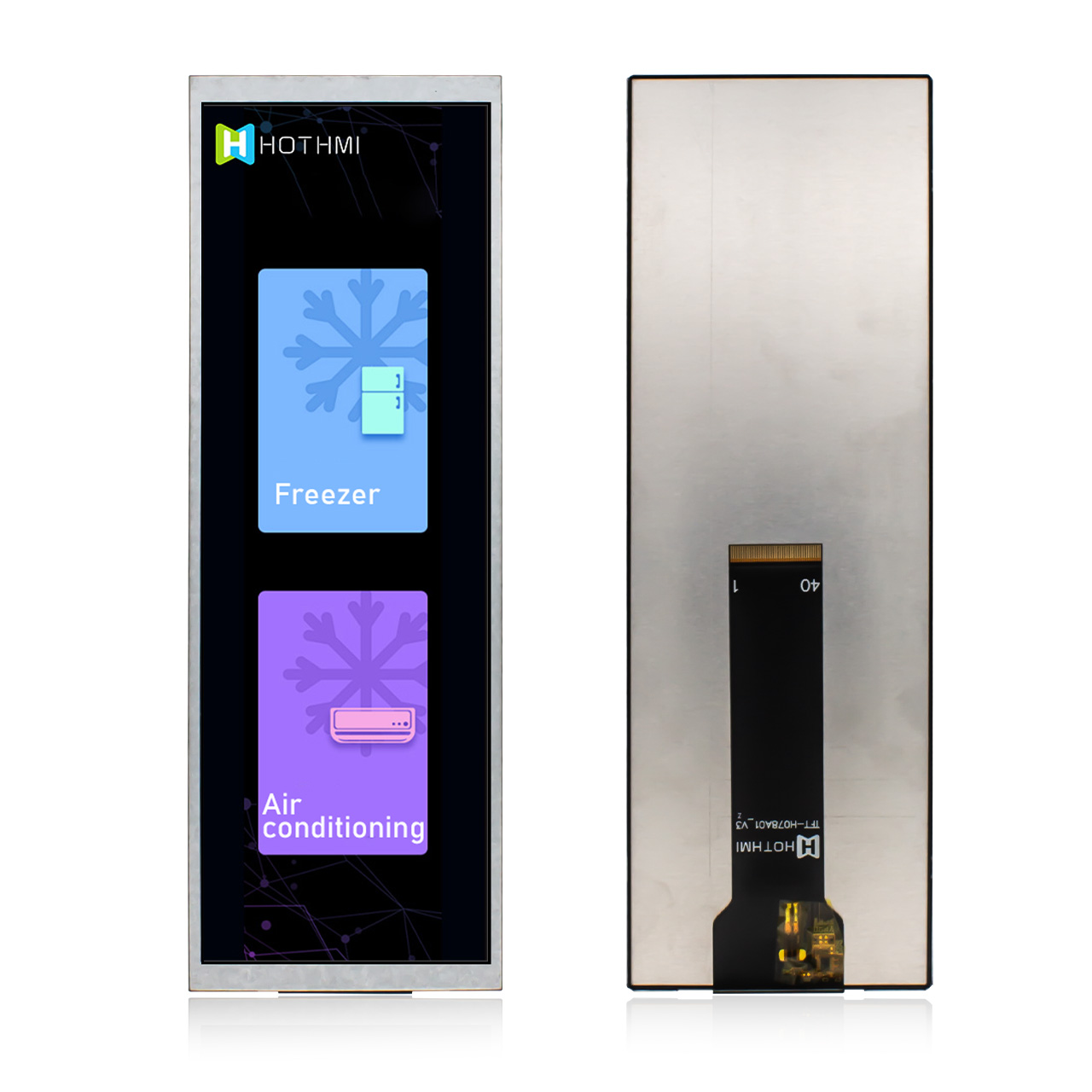

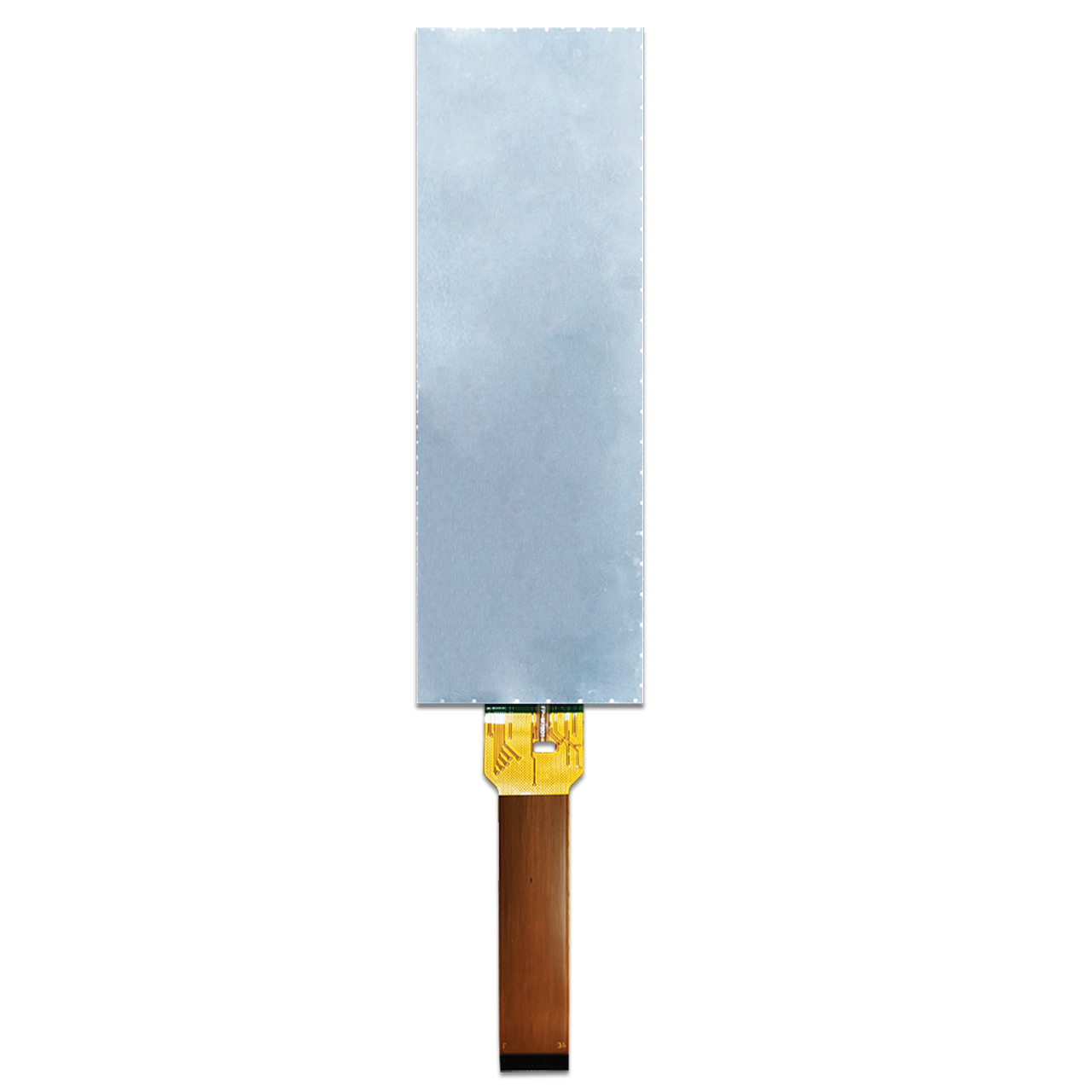

模组具备宽温适应性，工作温度范围为-30℃至85℃，储存温度范围同样为-30℃至85℃，并通过高温存储、低温运行、高温高湿等多项可靠性测试，确保在严苛环境下稳定运行。其设计采用全玻璃结构，配备金手指接口与FPC柔性电路板，支持MIPI高速信号传输。引脚定义涵盖电源、地线、差分数据信号及背光控制，其中LED阳极（LEDA）与阴极（LEDK）需通过恒流驱动电路控制。
为确保显示质量，产品建议避免长时间显示固定图案，若需静态画面显示，建议每2分钟内刷新内容或使用黑色/动态屏保。操作时需注意防静电措施，包括佩戴导电腕带、控制环境湿度（≥50%RH）及避免直接接触未接地设备。此外，模组对电源稳定性要求较高，超出标称电压可能导致寿命缩短，直流驱动易引发电化学反应，需严格避免。
模组提供标准初始化代码，涵盖时序配置、伽马校正及电源管理功能，支持540×1280虚拟分辨率以适应实际显示需求。用户需在平台端对图像数据进行居中黑边处理，以确保画面完整输出。该产品适用于工业控制、医疗设备、车载显示等对高亮度、宽温性能及可靠性要求严苛的领域。
