2.6寸 240×160COG液晶屏 | FSTN正显 | 白光背光 | ST7586S驱动 | HTG240160R-33W-26C05-V01

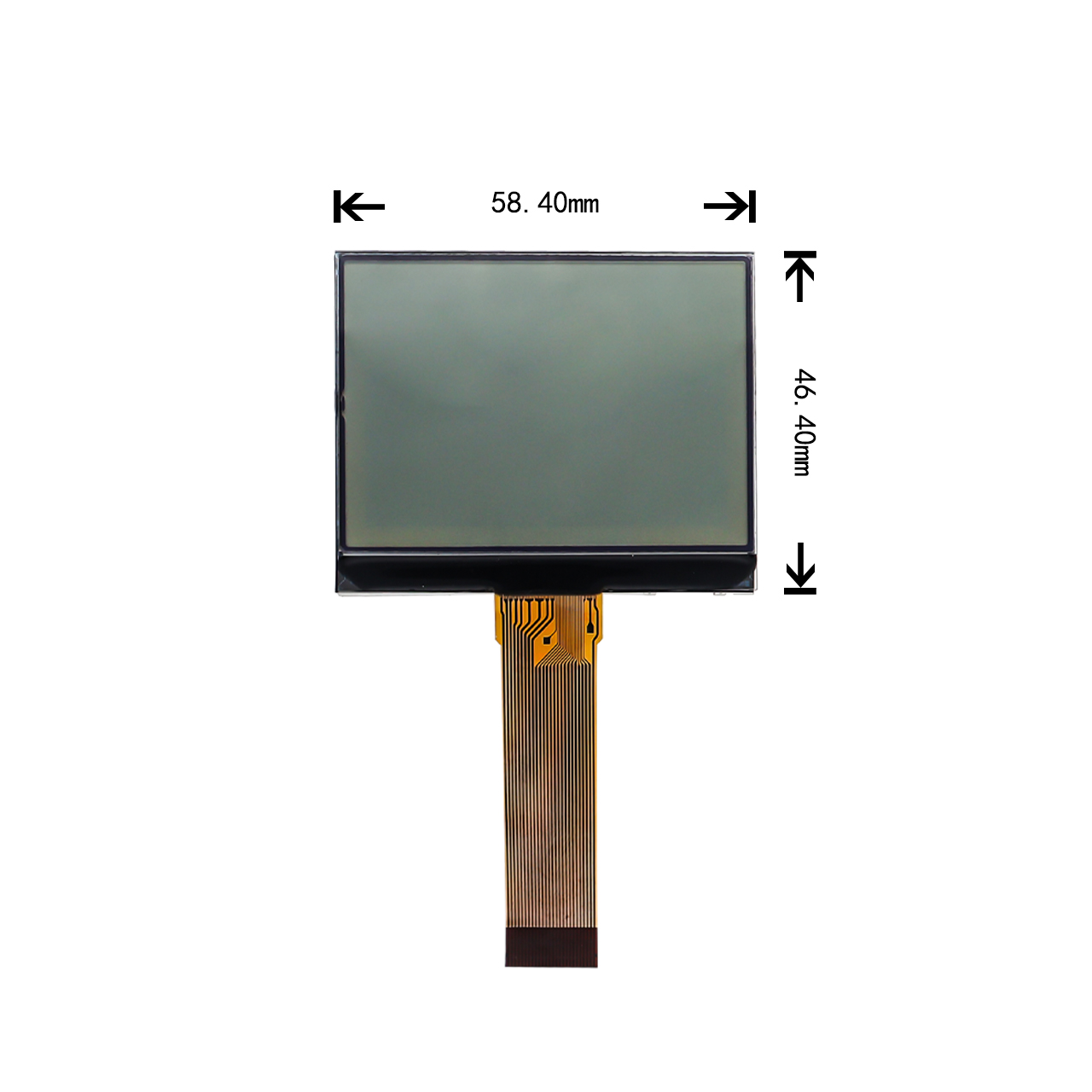

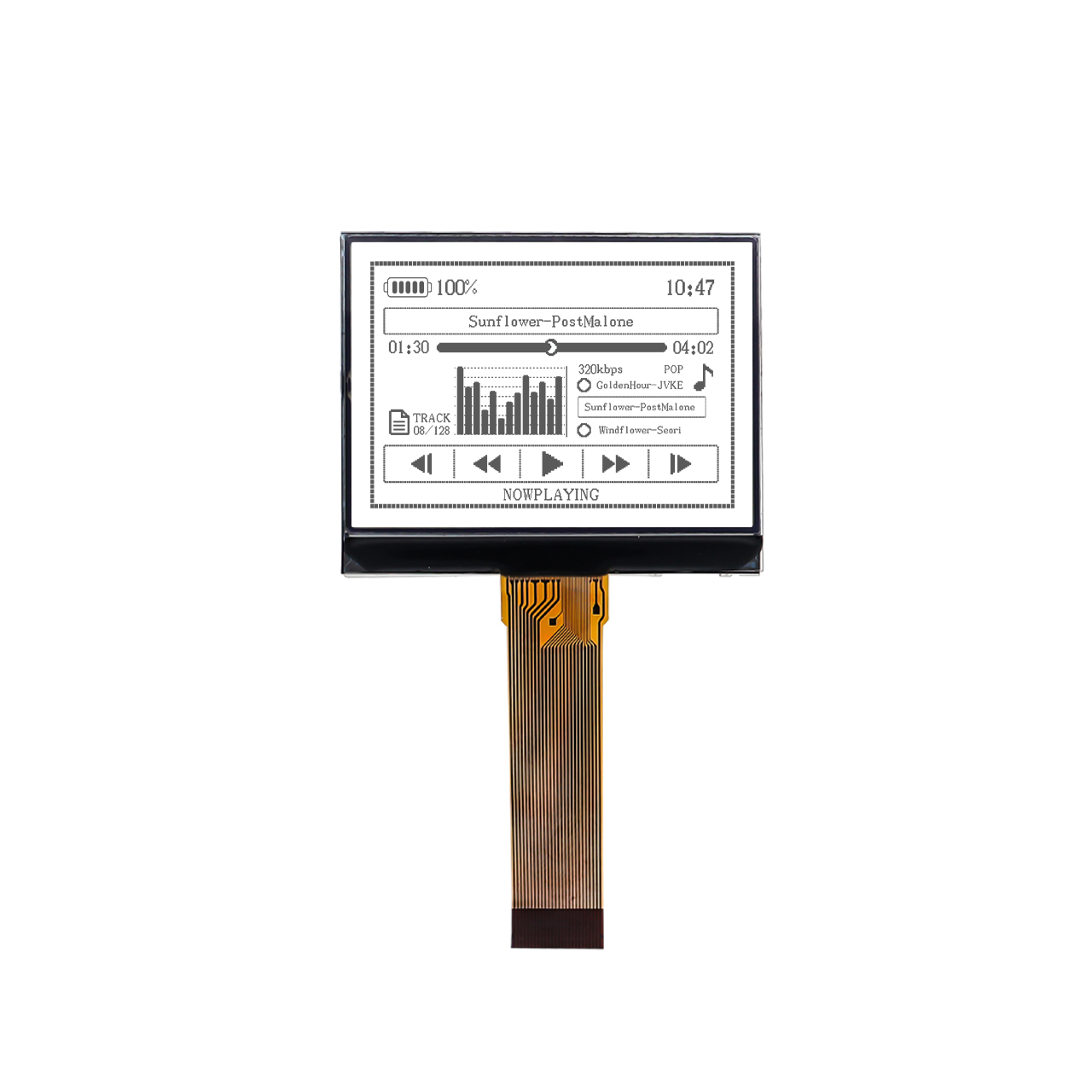

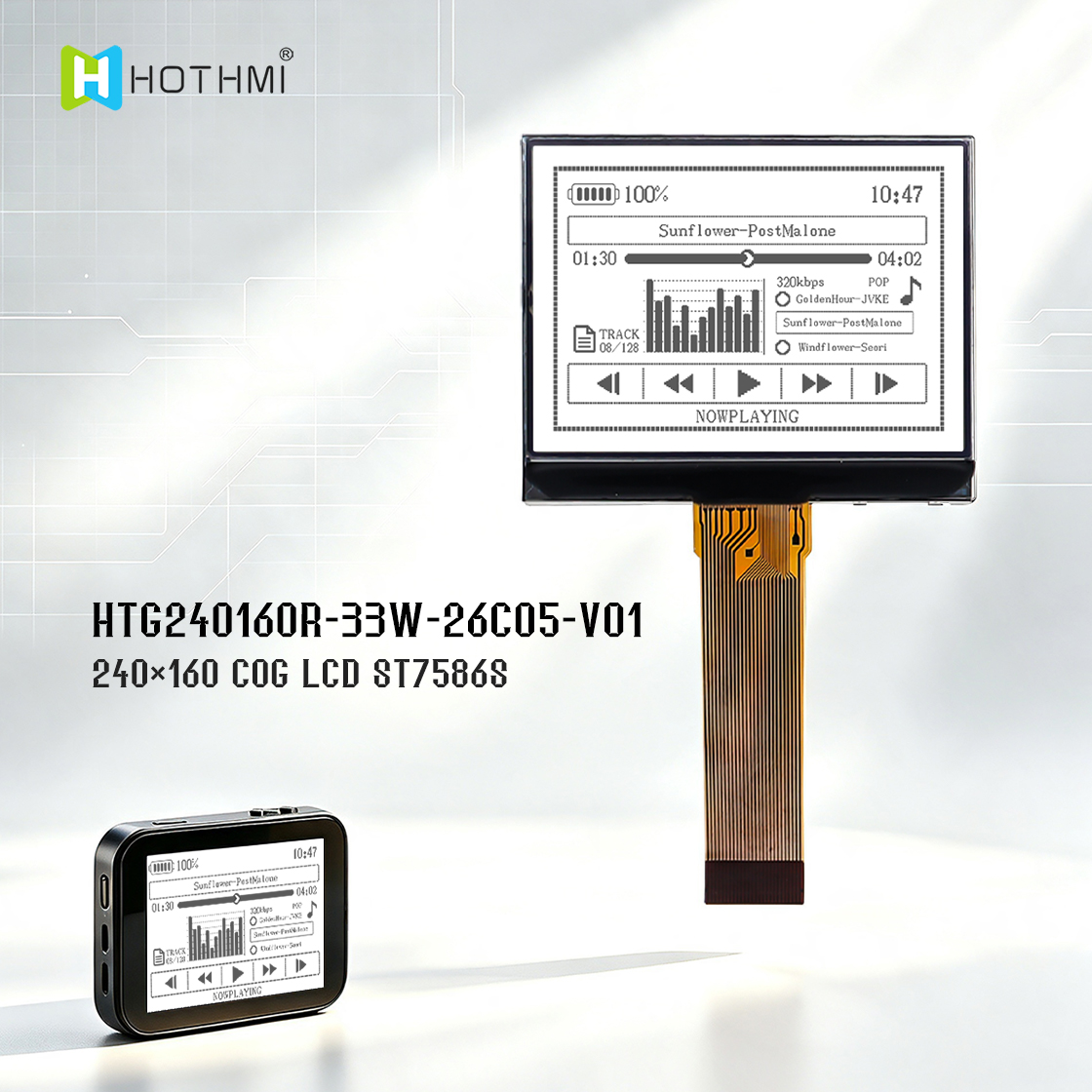

HTG240160R-33W-26C05-V01是一款240×160COG液晶屏，采用FSTN正显技术，MCU接口，显示尺寸50.39×33.59mm，外形尺寸58.4×46.4×5.6mm。240×160COG液晶屏搭载ST7586S驱动芯片，白光背光，3.3V供电，-20℃至+70℃宽温工作，ESD8KV防护，适用于仪器仪表、工业控制、医疗设备等场景。

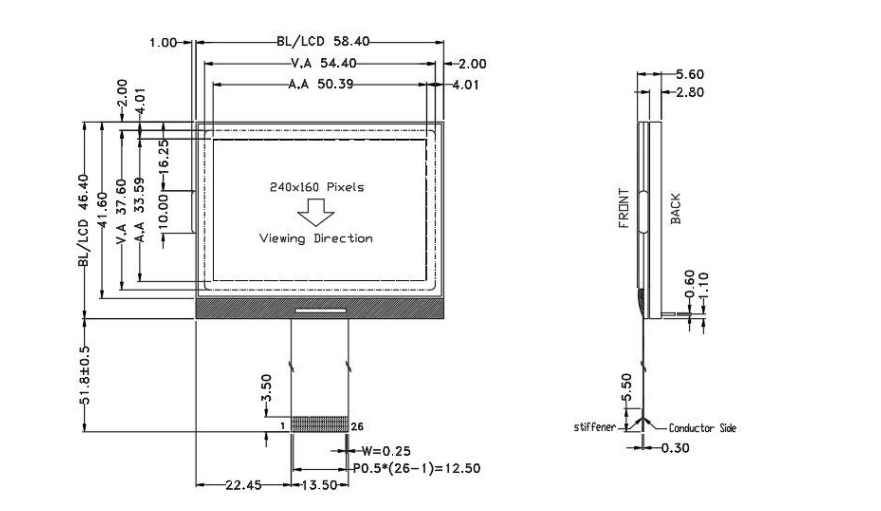

240×160COG液晶屏的规格书

240×160COG液晶屏的引脚说明

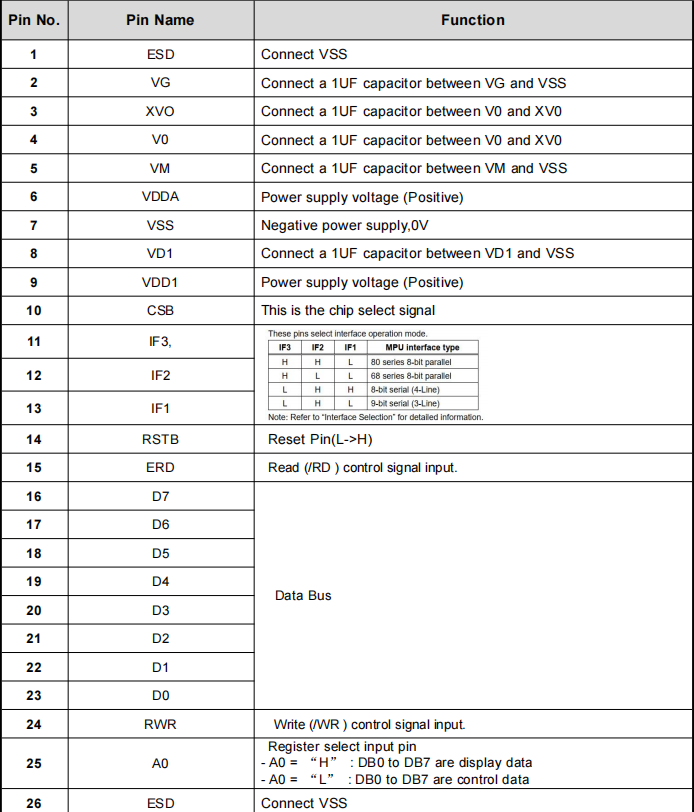

HTG240160R-33W-26C05-V01采用COG封装，26PIN FPC连接，引脚定义如下：

240×160COG液晶屏的核心产品亮点

亮点一：FSTN正显 | 显示清晰对比度高

采用FSTN（Film-compensated Super Twisted Nematic）正显技术，显示效果清晰，对比度高。FSTN正显液晶屏在宽温范围内保持稳定显示，适合仪器仪表等需要清晰读数、宽温工作的场景。

亮点二：COG封装 | 轻薄可靠

COG（Chip-on-Glass）封装，驱动芯片直接绑定在玻璃上，结构轻薄、连接可靠，适合紧凑型设备。

亮点三：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境，冬季低温、夏季高温，屏幕显示稳定。

亮点四：高性价比 | 性能与成本的均衡之选

240×160COG液晶屏在保证FSTN正显显示效果、宽温工作、ST7586S驱动等核心性能的同时，具备高性价比优势。相比同规格TFT模组，成本更低，是仪器仪表、工业控制、医疗设备等成本敏感型应用的理想选择。

亮点五：半透半反射技术 | 阳光下清晰可读，低功耗

240×160COG液晶屏采用半透半反射技术，同时支持透射和反射两种显示模式。环境光充足时靠反射显示，无需开背光，大幅降低功耗；暗光环境开启背光补光。阳光下依然清晰可见，室内外全天候适用，是仪器仪表、户外手持设备等场景的理想选择。

240×160COG液晶屏的产品应用场景

仪器仪表

适用于电力仪表、温控器面板、流量计显示屏、手持式巡检仪。FSTN正显清晰显示参数、曲线、报警信息，宽温设计适应各类工作环境。

工业控制

适用于PLC人机界面、设备操作面板、小型控制终端。COG封装抗干扰能力强，ST7586S驱动成熟稳定。

医疗设备

适用于便携式监护仪、手持诊断设备、康复设备显示屏。白光背光清晰显示，宽温设计适应医疗设备工作环境。

手持终端

适用于数据采集终端、手持POS机、对讲机显示屏。COG轻薄封装便于嵌入，白光背光显示清晰。

240×160COG液晶屏的技术常见问题 (FAQ)

问1：FSTN和普通STN有什么区别？

答1：FSTN是STN的升级技术，两者核心区别在于FSTN增加了一层薄膜补偿层。普通STN屏幕底色偏黄绿或偏蓝，对比度一般，温度变化时显示效果波动明显；FSTN通过补偿膜消除了偏色问题，黑白显示更纯净，对比度更高，在-20℃至+70℃宽温范围内显示更稳定。相比TFT彩屏，FSTN成本更低、阳光下可视性好（配合半透半反射），适合仪器仪表、工业控制等需要清晰显示、宽温工作的场景。

问2：COG封装和COB封装有什么区别？

答2：COG（Chip-on-Glass）驱动芯片直接绑定在玻璃上，结构更薄；COB（Chip-on-Board）绑定在PCB板上，厚度稍大。COG更适合对厚度有要求的便携设备。
