2.4寸TFT彩色显示屏的产品简介

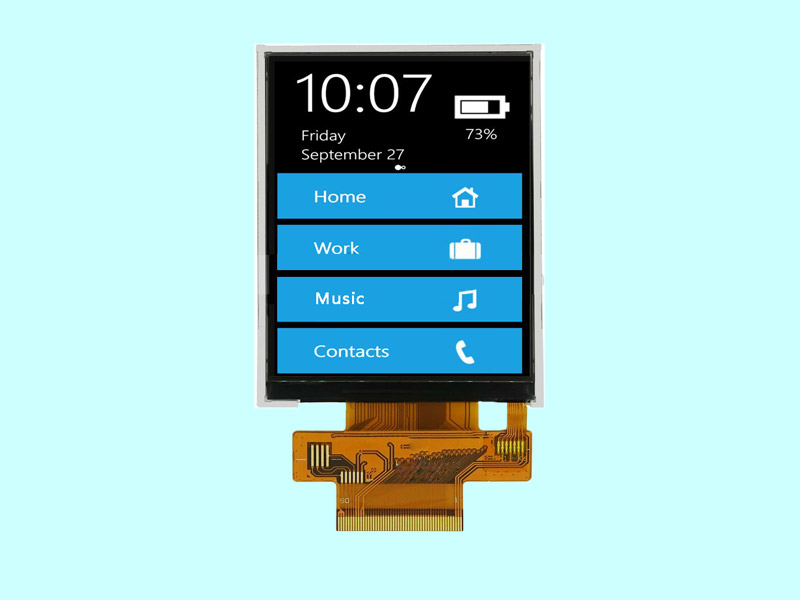

2.4寸TFT彩色显示屏是专为工业高可靠性需求打造的高清彩色显示屏，商品型号为TFT-H024A1QVIST8N40。制造上采用先进的薄膜晶体管（TFT）工艺，搭载高性能显示驱动核心，具备出色的抗噪与色彩还原能力。作为一款高品质的2.4寸TFT彩色显示屏，其240×320分辨率的彩色像素能够细腻呈现复杂的工业图形、多级操作菜单、实时监测动态曲线以及全彩图像。无论是用于全新项目的工程开发，还是作为售后配件进行液晶显示屏更换，其扎实的硬件素质都能完美胜任。

2.4寸TFT彩色显示屏的产品核心优势

1. 高亮均匀背光与全视角IPS面板：在发光和显示架构上配置了高亮度白色LED背光，使屏幕的典型亮度达到850cd/m2，即便在户外阳光直射的环境下，屏幕上的文字和图形也清晰可见。配合先进的IPS全视角技术，从上下左右各个方向观看均不会出现色彩失真或对比度反转现象，有效保障了各类复杂光线现场的数据易读性。

2. 强大的ST7789V驱动与多接口兼容：内置行业常青树级别的ST7789V专用彩色晶格驱动芯片，支持3.3V低电压系统供电，运行发热量极低。在硬件接口设计上，提供通用MCU接口以及高效的串并行通信选择。40PIN标准排线互连，能够与各类单片机、微处理器和工控板卡实现无缝的数据高速刷新。

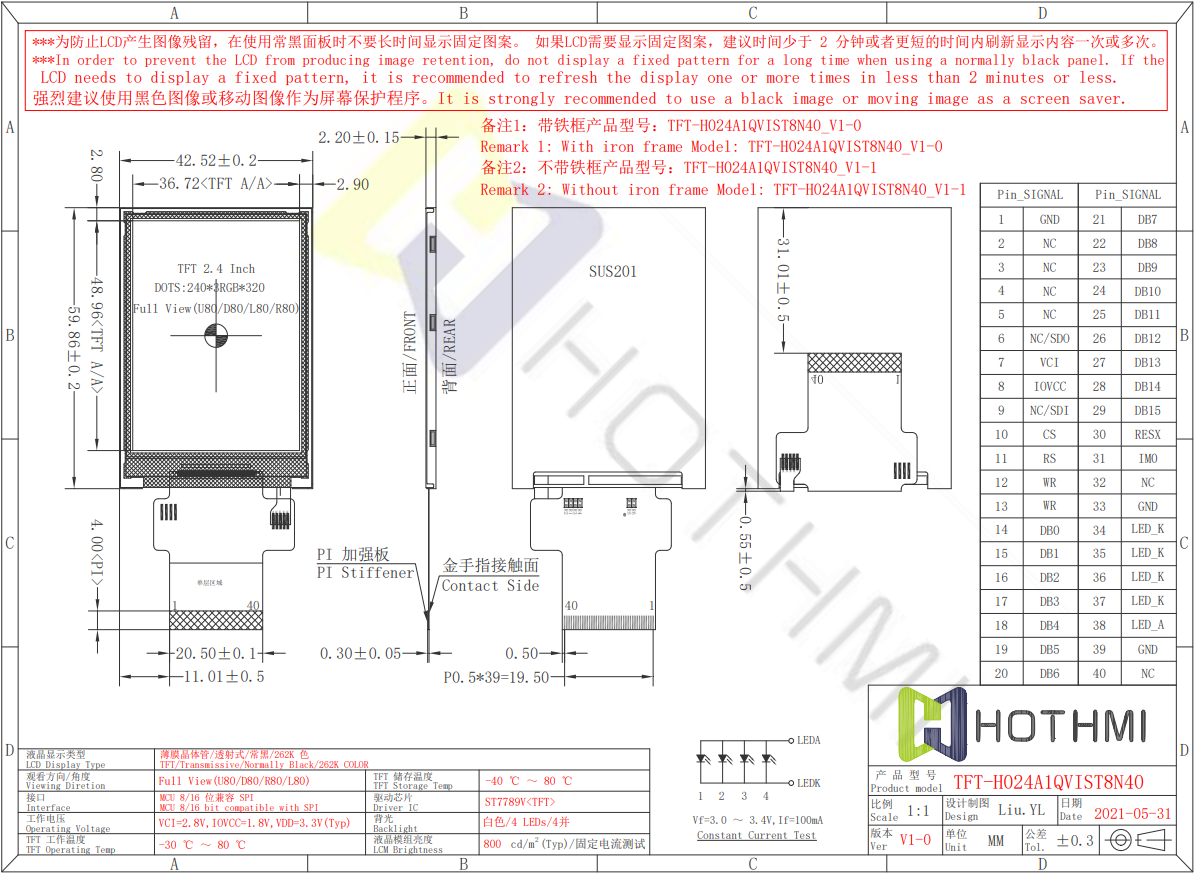

3. 轻薄工业级耐久结构设计：在保证工业级稳定性的同时，将外形厚度压缩至2.4mm，结合36.72×48.96mm的紧凑有效显示区域，能极大缩减成品外壳的厚度。在符合-20°C至+70°C的宽温温区内工作时，均能保持稳定的帧率和流畅的画面刷新，有效预防了黑屏或拖影问题。

2.4寸TFT彩色显示屏的广泛应用场景

1. 工业控制与高精度仪器仪表：广泛应用于各种高稳定性的智能压力变送器、数显流量计、工厂电气监控面板、手持式气体检测仪以及各类工业参数分析记录设备的显示终端。

2. 智能化手持终端与便携设备：适用于自动化物流使用的仓储PDA扫描手柄、户外手持电力测试仪、红外线测温仪面板、无线对讲机显示屏以及各类单手便携式电子测量设备。

3. 智能交通与新能源设备：多用于新能源电动汽车充电桩的参数交互界面、智能车载OBD诊断仪显示屏、加油机计量数据显示器以及各类重型工程机械驾驶舱的辅助仪表盘。

4. 设备液晶显示屏更换与维护：由于拥有标准的2.4寸规格、通用的40PIN接口设计以及成熟的ST7789V控制方案，被广泛用于各类老款进口或国产工控设备的屏幕售后维修、屏幕升级与备件平替更换。

2.4寸TFT彩色显示屏的常见问题解答

Q1：此40PIN接口支持 MCU模式，技术团队在实际硬件连接与数据刷新时应该如何考量？
A：底层电路支持通过硬件引脚切换不同的通信总线模式。如果主控微处理器引脚资源比较紧缺，建议配置为串行接口通信方式，仅需几根线即可点亮；如果设备软件需要实时刷新极其复杂的彩色动态曲线，建议选择MCU并口模式以获得最高的数据传输效率。

Q2：850cd/m2的超高亮度指标在长期不间断点亮时，对散热和供电是否有特殊硬件设计要求？
A：在符合3.3V低功耗供电的规范下工作时，高亮背光经过了底层优化，发热量完全处于安全受控范围内。其背光偏光片也采用了特制工业材料，在连续满负荷运行状态下依旧能防止元件老化。可以直接应用于标准工业柜体内部，进行无辅助散热配件的液晶显示屏更换。
