您的当前位置:首页  >  产品中心  >  含驱动板TFT模组  >  智能串口屏|组态屏|RS232|UART|CAN|带电阻电容屏系列  >  5寸智能串口屏 800x480 UART TFT LCD 模块显示面板带 电阻式触摸 HTM-H050A1-UART-A5-RTP

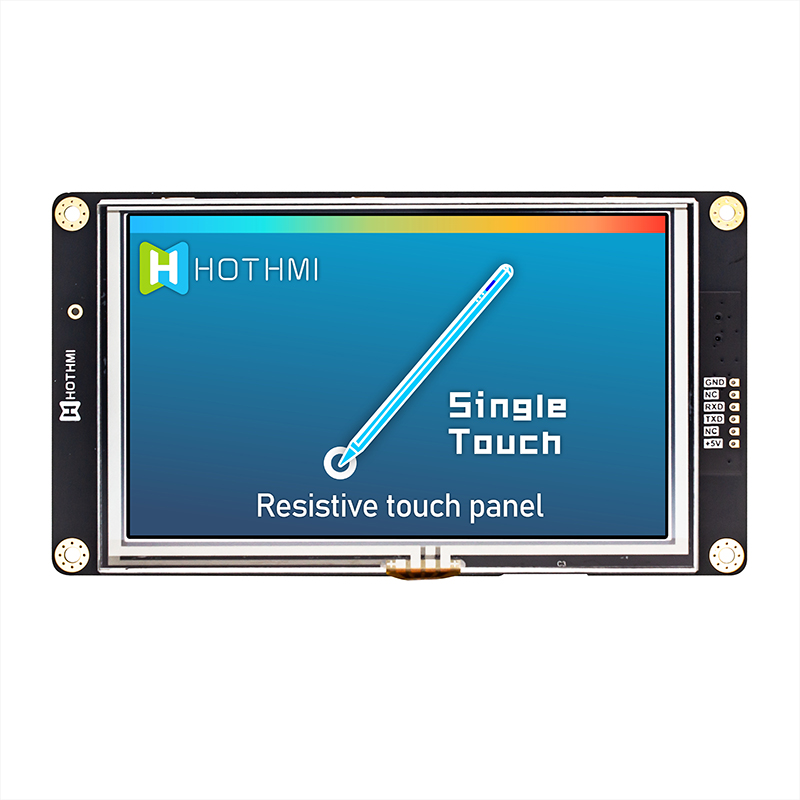

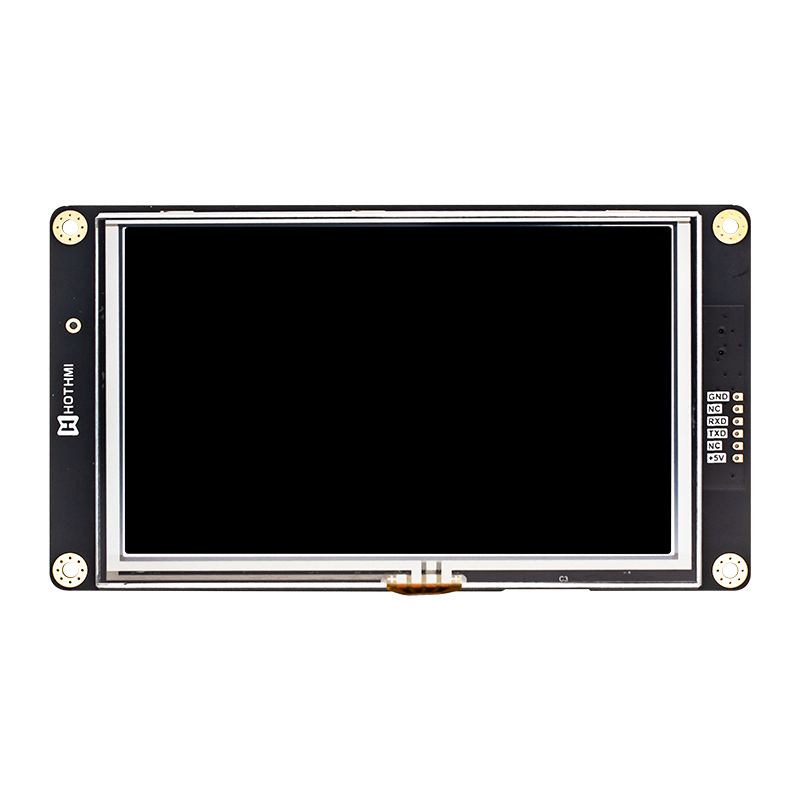

  • 型号: 5寸智能串口屏 800x480 UART TFT LCD 模块显示面板带 电阻式触摸 HTM-H050A1-UART-A5-RTP

    类型:TFT带板模块

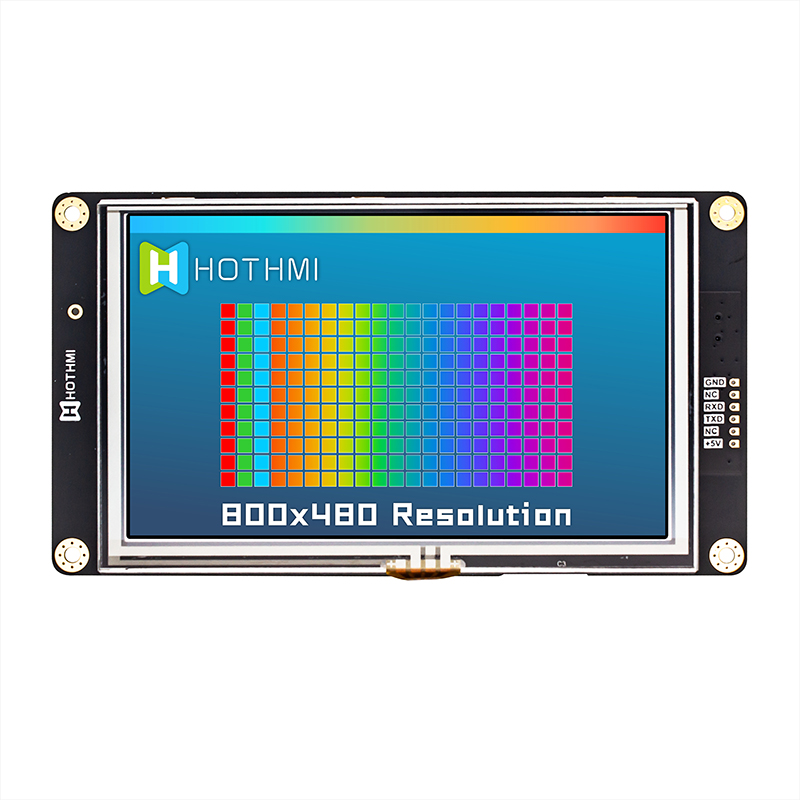

    显示像素:800x480

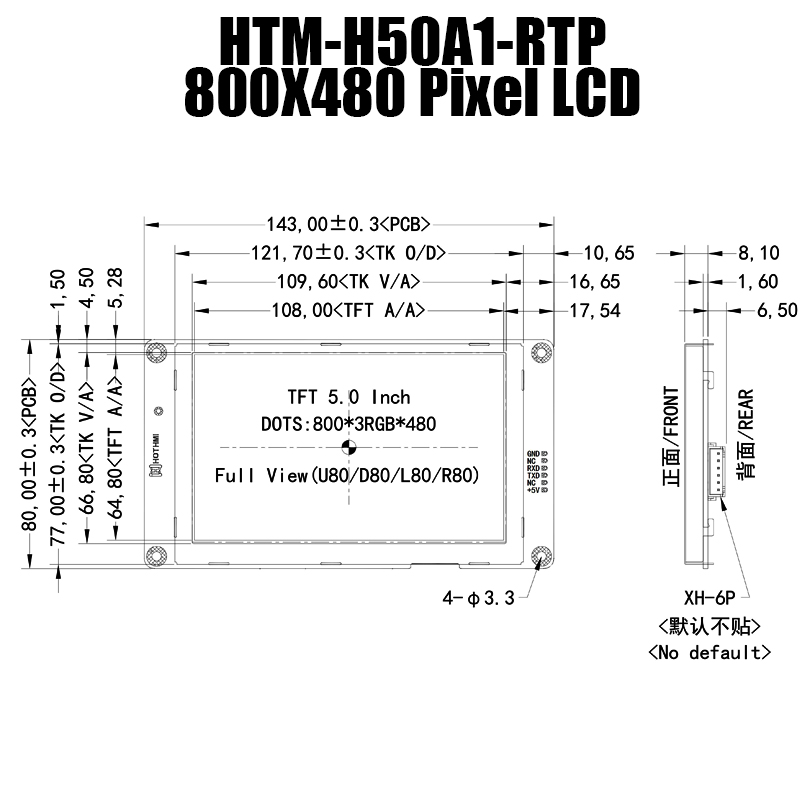

    外形尺寸(mm) :143x80x8.1

    VA尺寸(mm):5.0

    AA尺寸(mm) :5.0

    有效尺寸mm:109.6x66.8

    应用:车载,医疗,工控

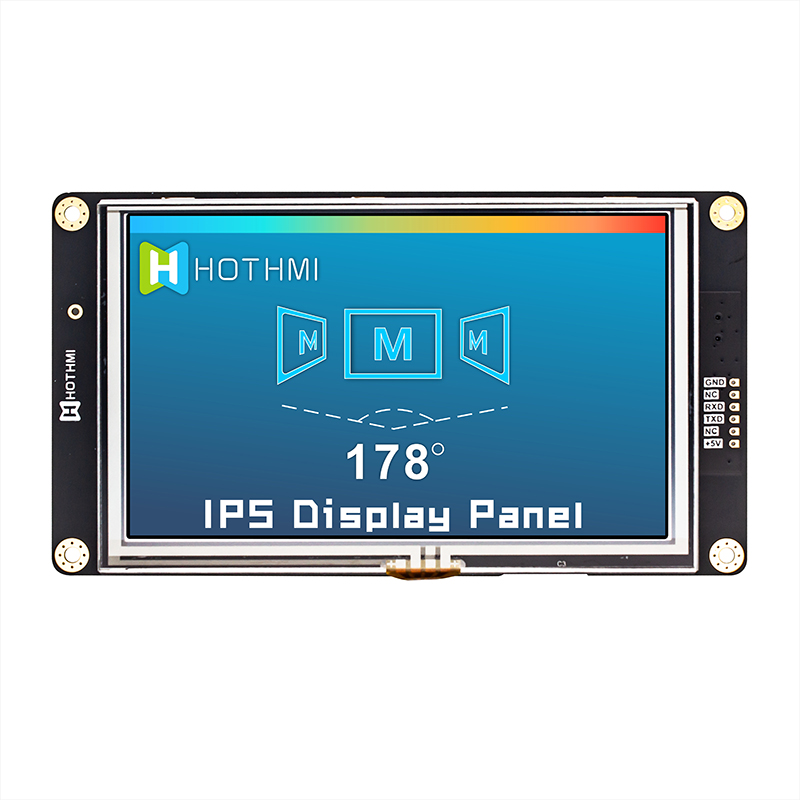

    视角:全视角

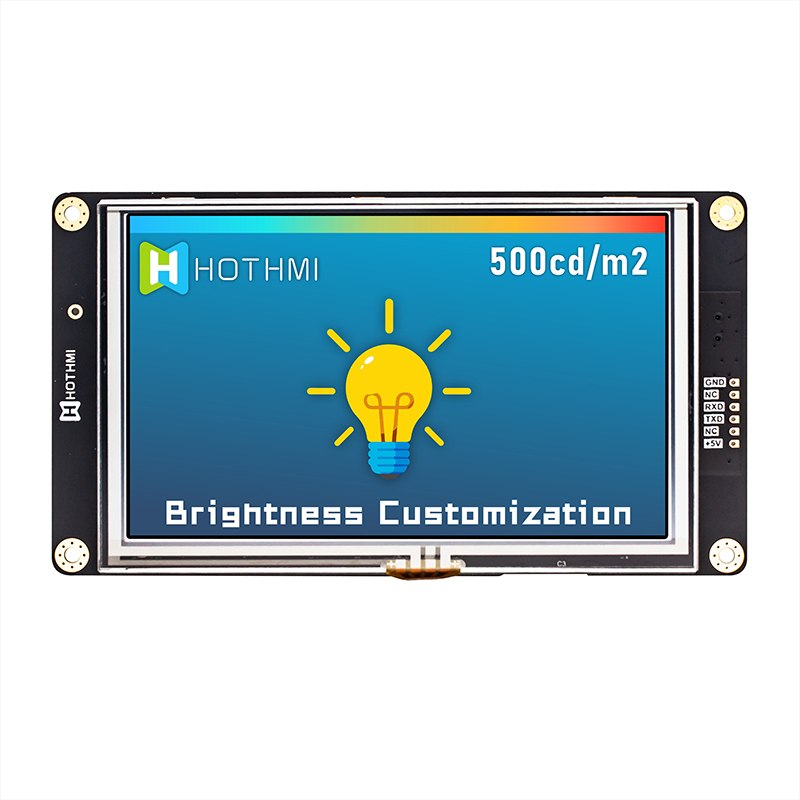

    背光/亮度:500cd/m2

    引脚:6pin

    接口方式:UART/RS232

    特殊说明:抗静电ESD 8KV

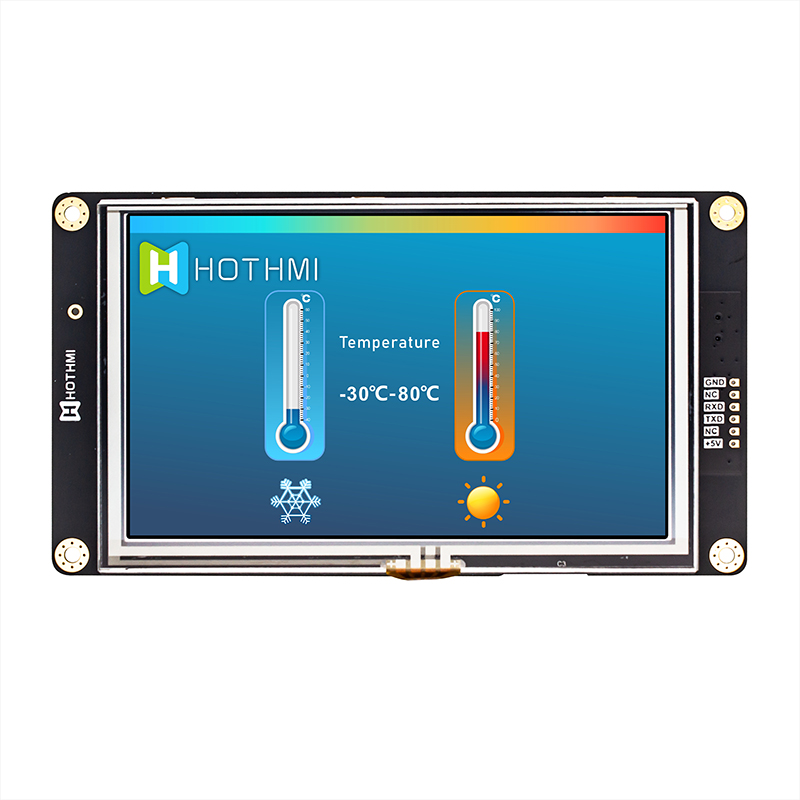

    工作温度:-30~80℃

    供电电压:5.0V

产品叙述

5寸智能串口屏 800x480 UART TFT LCD 模块显示面板带 电阻式触摸 HTM-H050A1-UART-A5-RTP

产品名称:HTM-H050A1-UART系列智能串口屏


产品描述:

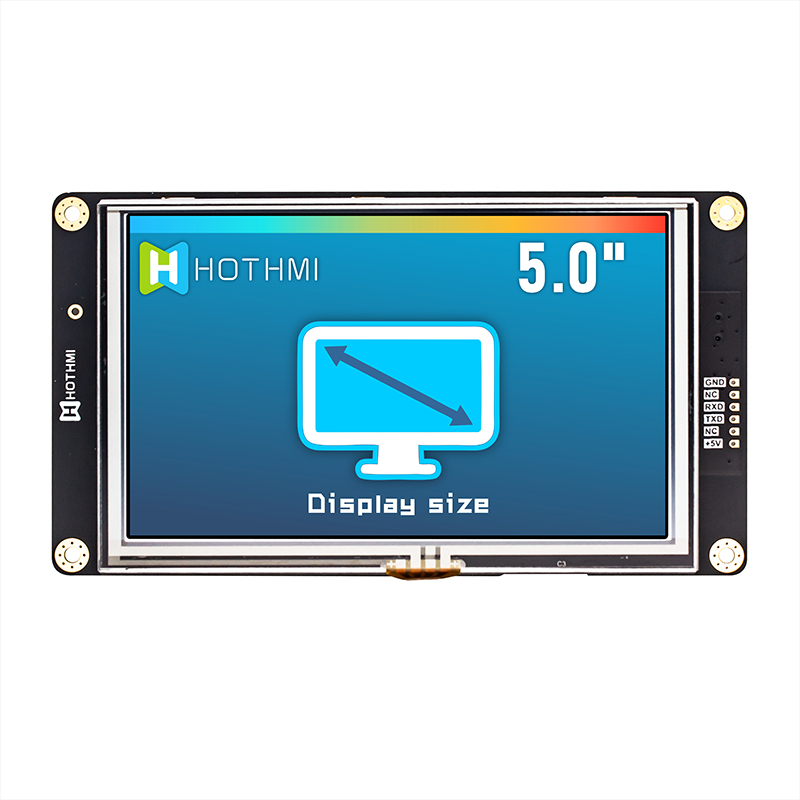

彩色TFT显示屏尺寸:5英寸(对角线)
分辨率:800x480点阵,16位色彩深度,高清屏
内部资源存储器大小:128M字节
供电需求:5V~24V直流电源

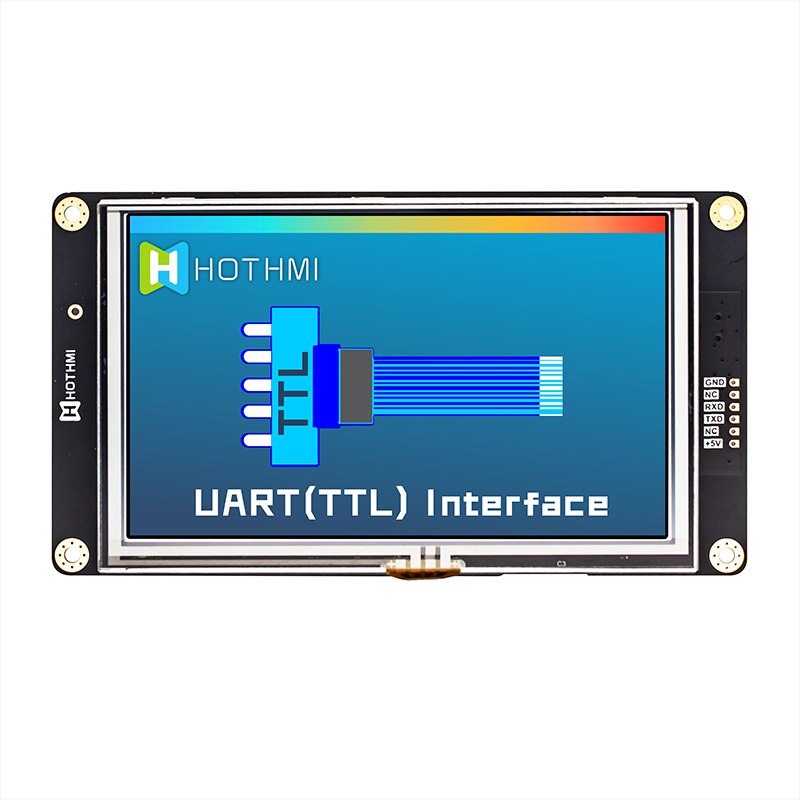

外部接口:串行UART(TTL电平)接口
通信协议:ASCII字符串形式,适合Arduino系统和其他MCU的接口操作

标准配置:

5英寸对角线彩色TFT屏,标配无触摸/电阻触摸/电容触摸
分辨率:800x480点阵,65536色
供电方式:5V~24V直流电源
串行接口:ART串行接口(TTL电平),支持9600~1000000bps
内置资源存储器:128M字节
标配RTC实时时钟模块
内部自带6x10、8x16、10x20、16x32点ASCII码西文字库

功能特点:

支持基本绘图指令,包括绘点、直线、矩形、圆形矩形、圆形、圆弧、字符串显示、位图显示、JPEG图片、PNG图片显示等
支持音频、视频播放指令
资源存储器支持GBK2312二级汉字库、矢量字库、BIG5字库、BMP位图、JPEG图片、PNG图片显示、ASCII西文字库等
支持界面切换效果设置,如透明度渐入、随机快渐入、百叶窗渐入、缓冲区快速切换
支持区域按钮控件,可进行多种属性配置,控件消息响应可配置
支持位图(BMP/JPG/PNG)按钮控件,可进行多种属性配置,控件消息响应可配置
支持数值控件,可输入整数和浮点数,多种属性配置
支持字符串控件,支持中英文字符串输入,多种属性配置
支持下拉选择控件,控件消息响应可配置
支持波形控件,允许在同一ID号控件内显示最多四条波形线
支持进度条控件,控件消息响应可配置
支持位图动画控件,控件消息响应可配置
支持时间显示和日期显示控件
支持表盘显示控件
支持滑动条控件,控件消息响应可配置
支持二维码


鑫洪泰(HOTHMI)最新推出的EzUI系列智能液晶显示模块具有以下特点:

E(简单易用)、z(零代码)、UI(用户界面)。这一系列模块能够快速帮助用户开发全彩色图形触摸屏人机界面,让用户能够轻松设计和开发彩色液晶模块。

EzUI系列智能液晶显示模块的最大特点在于其简单易用和功能丰富的特性,用户可以选择简单或复杂的使用方式,实现了无代码的用户界面设计目标。用户可以使用界面开发工具软件(EzUITool)进行人机界面的设计、编辑、控件配置和响应设置等操作,然后将工具软件生成的资源文件复制到EzUIH系列模块中,即可完成所需的人机交互界面设计制作,无需对单片机或其他控制器进行编程控制。为满足具有特殊要求的用户,EzUIH系列模块仍保留了大部分显示控制指令,使用户能够更自由地对模块显示进行控制。EzUIH是EzUI系列的功能和性能增强版,虽然硬件平台不同,但完全兼容EzUI系列的功能。

目前,EzUI系列提供了多种尺寸供客户选择,包括2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸和10.1寸等。这些模块通常应用于工控设备和医疗设备。


EzUI系列智能液晶显示模块的特点和应用范围如下:

使用简便:EzUI系列模块采用了简单易用的设计理念,使用户能够轻松上手并快速进行界面设计和开发。通过界面开发工具软件(EzUITool),用户可以进行人机界面的设计、编辑、控件配置和响应设置等操作。

零代码:EzUI系列模块实现了无代码的用户界面设计目标。用户无需编程控制单片机或其他控制器,只需将工具软件生成的资源文件复制到相应的EzUIH系列模块中,即可完成人机交互界面的设计制作。

功能丰富:EzUI系列模块提供了丰富的功能和性能。用户可以根据需要选择简单或复杂的使用方式,并自由控制模块的显示功能。EzUIH系列模块还保留了大部分显示控制指令,以满足具有特殊要求的用户。

多种尺寸选择:EzUI系列提供了多种尺寸供客户选择,包括2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸和10.1寸等。这些不同尺寸的模块适用于不同的应用场景,如工控设备和医疗设备等。

总之,鑫洪泰HOTHMI的EzUI系列智能液晶显示模块具有简便易用、零代码、功能丰富的特点,可以帮助用户快速开发全彩色图形触摸屏人机界面,并广泛应用于工控设备和医疗设备等领域。
