类型：TFT显示屏
显示像素：400x1280
外形尺寸(mm) ：65.2x201.18x3.3
VA尺寸(mm)：7.8
AA尺寸(mm) ：7.8
有效尺寸mm：59.40x190.08

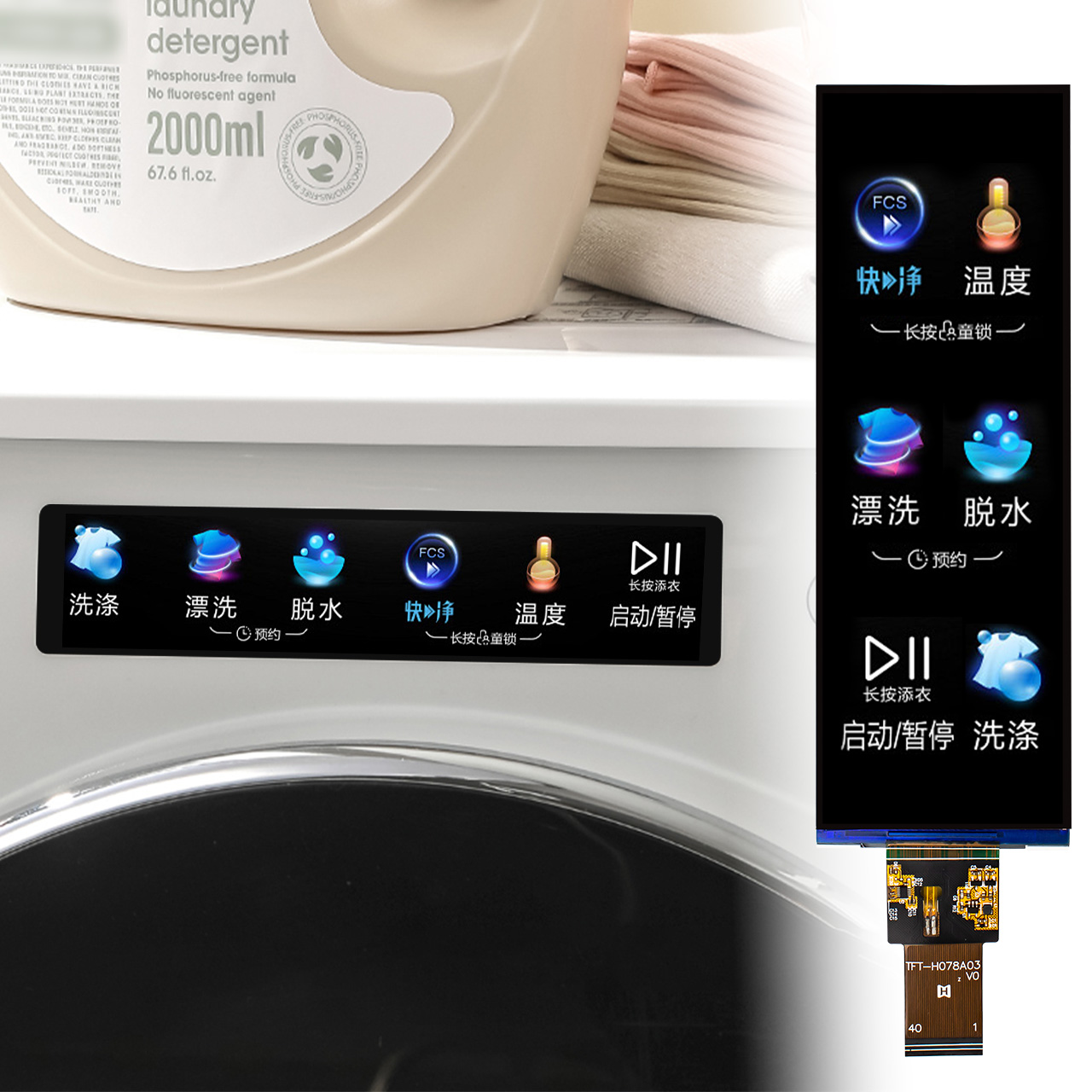

应用：手持设备、迷你家用电器
视角：IPS全视角
背光/亮度：700cd/m2
引脚：FPC-40PIN
接口方式：RGB
特殊说明：防静电ESD 8KV
工作温度：-30~80℃
供电电压：+3.3 V
驱动芯片：NV3051

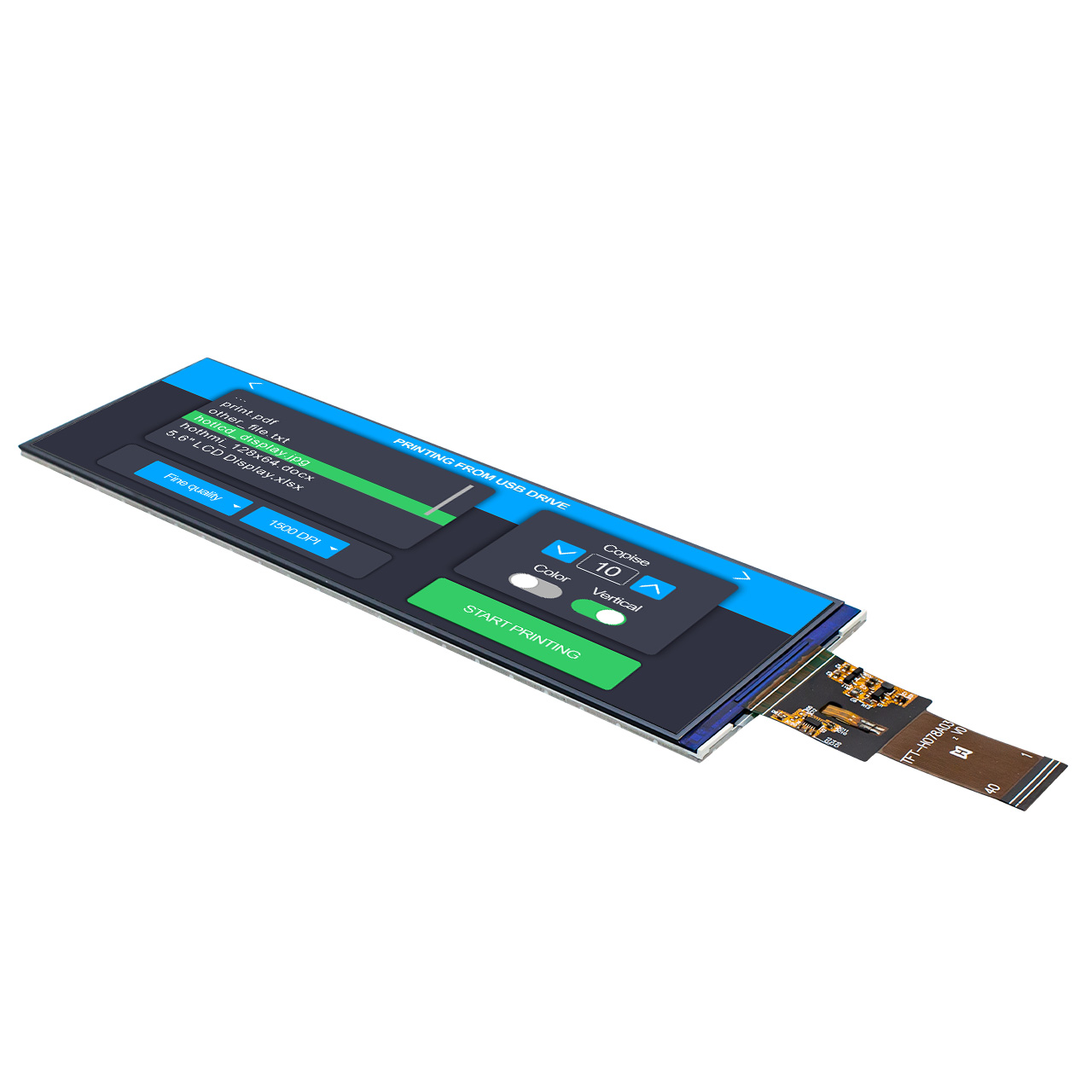

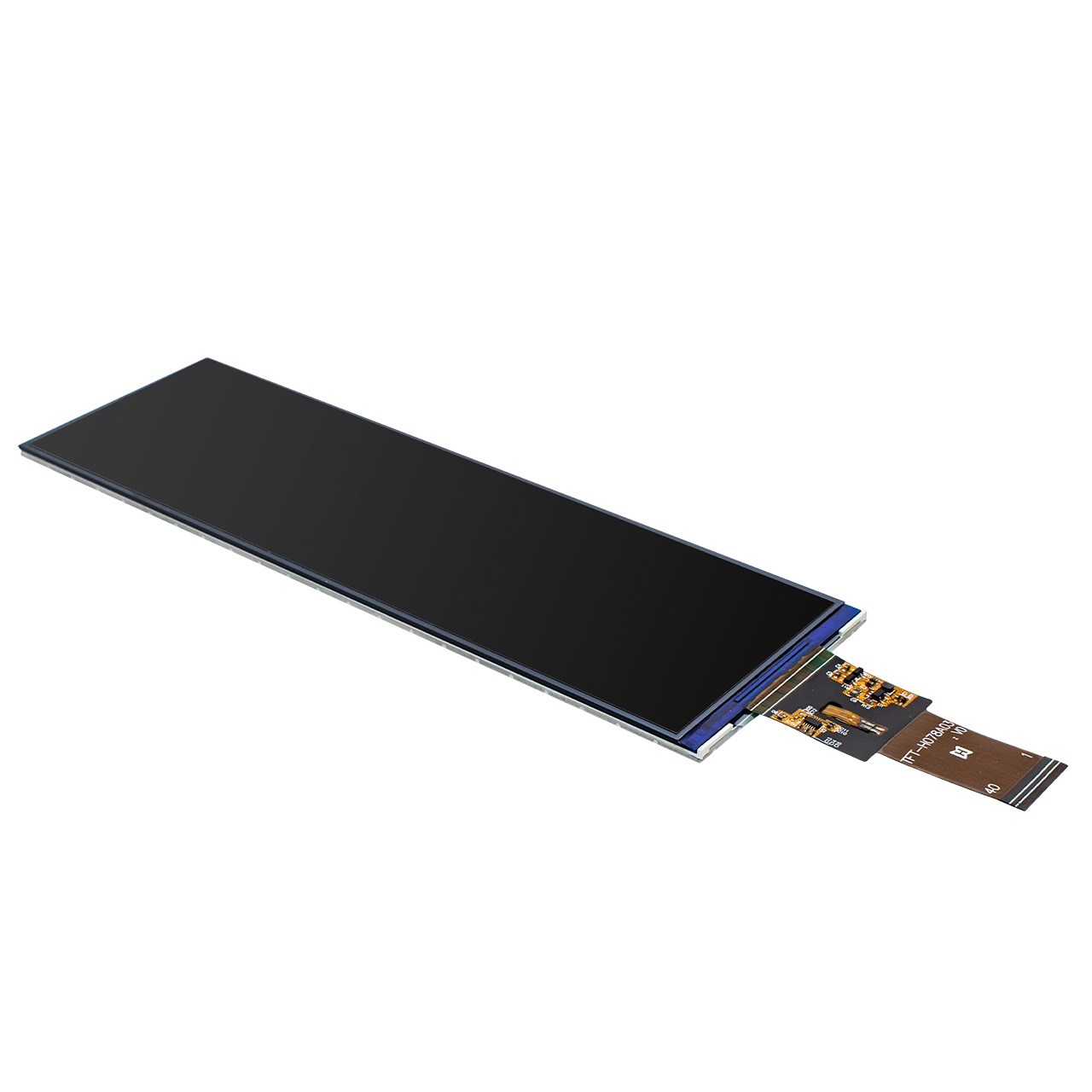

TFT-H078A03-V1 是一款7.8英寸高分辨率液晶显示屏，采用常黑面板（Normally Black）设计，支持400(RGB)×1280像素，画面清晰细腻，适用于工业控制、医疗设备、智能终端等多种场景。其色域覆盖NTSC 70%，能够呈现丰富真实的色彩表现，满足用户对高质量显示的需求。
核心规格
接口配置：默认支持SPI+RGB双模式，兼容24位、18位及16位RGB接口，支持多种驱动芯片（如NV3051或兼容型号），满足不同系统集成需求。
工作条件：工作电压为3.0～3.3V（典型值），适应宽温环境（-20℃～70℃），储存温度范围扩展至-30℃～80℃，确保设备在严苛环境下稳定运行。
亮度与背光：液晶模组典型亮度达1500 cd/m2，背光驱动电流为260 mA（典型值），支持高亮显示，适用于强光环境。
设计特性
图像保护机制：为防止长时间显示静态图像导致面板残留，强烈建议采用黑色画面或动态图像作为屏幕保护程序，并确保固定图案的刷新间隔不超过2分钟，以延长屏幕寿命。
结构设计：模组采用轻量化设计，厚度最大1.5mm，背面配置PI加强板以提升机械强度，金手指接触面设计确保信号传输稳定性。
接口与引脚说明
显示屏提供丰富的信号接口，包括VSD、HSD、DEN、PCLK及多路数据总线（DR/DG/DB），支持SPI初始化代码配置。未使用的引脚建议接地（GND）以避免干扰。具体引脚定义涵盖同步信号、数据通道及电源管理功能，适配多种驱动方案。
应用场景
凭借高可靠性、宽温适应性和灵活的接口配置，TFT-H078A03-V1可广泛应用于智能家居控制面板、车载显示系统、工业HMI设备等领域，为用户提供持久稳定的视觉交互体验。
