由于普通TFT显示屏基本是FPC软排线引出,通过焊接或者插座连接到客户的主板,部分产品还需要有外围元件电路才能使用。
为了方便客户使用,鑫洪泰HOTLCD设计了一种内置SSD1963驱动芯片和带固定转接板结构的TFT模块,是一种由普通TFT显示屏通过增加PCB转接到客户主板的TFT模块,优点在于结构固定方便、无需焊接外围元件和接口选择即可连接客户主板使用。
目前有1.44寸、1.8寸、2.0寸、2.4寸、2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸、10.1寸等多种尺寸供客户选择,一般应用于工控设备。
勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
有效尺寸 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7寸电容式触摸彩屏 IPS全视角高亮度 TFT LCD 彩色液晶显示屏带控制器板1024x600 HTM-H070A2-RGB-B06-CTP | TFT带板模块 | 1024x600 | 186.9x108x8.3 | 7.0 | 7.0 | 156.1x88.5 | 全视角 | 700cd/m2 | RGB | 抗静电ESD 8KV | -20~70℃ | |||||
7寸 彩屏 IPS全视角高亮度 TFT LCD 彩色液晶显示屏带控制器板1024x600 HTM-H070A2-RGB-B06 | TFT带板模块 | 1024x600 | 186.9x108x8.3 | 7.0 | 7.0 | 156.1x88.5 | 全视角 | 700cd/m2 | RGB | 抗静电ESD 8KV | -20~70℃ | 5.0V | ||||
7.84寸条形 电容式触摸 IPS TFT液晶显示屏 1280x400 MCU 适用于车载显示器 HTM-TFT078A01-MCU | TFT带板模块 | 1280x400 | 221.8×71.8×9 | 7.84 | 7.84 | 190.88x60.2 | 全视角 | 450cd/m2 | 48pin | MCU | 抗静电ESD 8KV | -20~70℃ | 3.3V | RA8889 | ||
7.84 英寸条形 IPS TFT液晶显示屏 1280x400 MCU 适用于车载显示器 HTM-TFT078A01-MCU | TFT带板模块 | 1280x400 | 221.8×71.8×9 | 7.84 | 7.84 | 190.88x60.2 | 全视角 | 450cd/m2 | 48pin | MCU | 抗静电ESD 8KV | -20~70℃ | 3.3V | RA8889 | ||

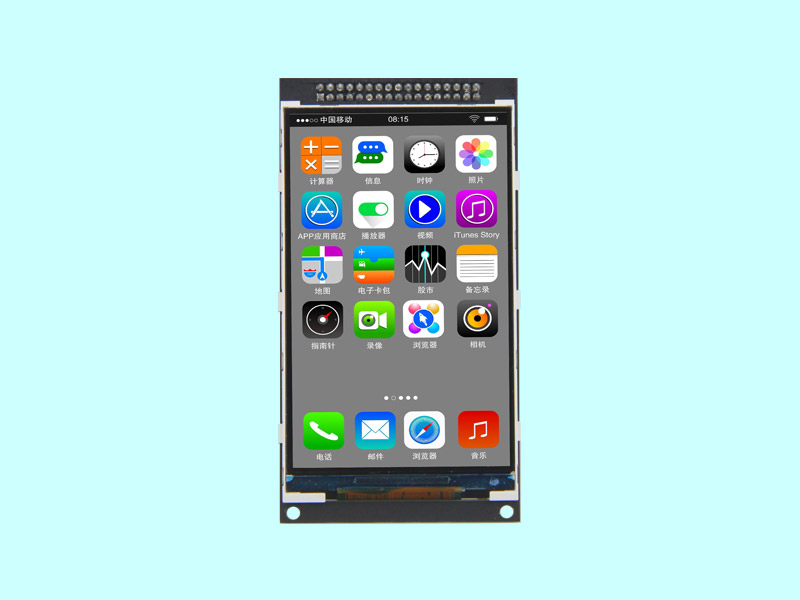

3.5寸 LCD 显示屏 320X480 SPI TFT 模块面板带 LCD 控制板 HTM-H035A11-SPI-A05V0 | TFT带板模块 | 320x480 | 57x104x5.6 | 3.5 | 3.5 | 48.96x73.44 | 12H | 500cd/m2 | 40pin | SPI | 抗静电ESD 8KV | -20~70℃ | 3.3V | ST7796 |
