连接主控芯片（MCU、MPU或CPU）与液晶显示屏的方式有很多种，USB是其中的一种。
图1 MCU与液晶之间的连接
LCD驱动基础：为什么必须用交流电？
LCD（液晶显示屏）不能使用直流电驱动，必须采用交流电，并且要求总电流必须为零。这是因为直流电会导致液晶材料发生电化学反应，长期使用会不可逆地损坏液晶特性。
图2：LCD驱动波形示意图
LCD控制器与驱动器的分工
在液晶显示系统中，驱动IC主要分为两类：
公共驱动（Common Driver）：负责产生行扫描信号，决定显示哪一行
分段驱动（Segment Driver）：负责产生列数据信号，决定该行显示什么内容
控制器IC负责接收来自MPU的数据（通常为ASCII或JIS编码），将其暂存在内部RAM中，并转换成串行信号发送给驱动IC。
USB接口详细说明
USB（通用串行总线）是一种标准化的通用接口，用于设备与主机控制器（如个人电脑）之间的数据通信。它支持连接各类外围设备，包括数码相机、鼠标、键盘、打印机、扫描仪、媒体设备、外部硬盘驱动器和闪存驱动器等。
自推出以来，USB规范已经发展了四代：USB 1.x、USB 2.0、USB 3.x和USB4，每一代都在传输速率和功能上实现了显著提升。
在显示领域，USB接口广泛应用于电容触摸屏的连接与通信，同时也用于部分显示模组的调试和数据传输。

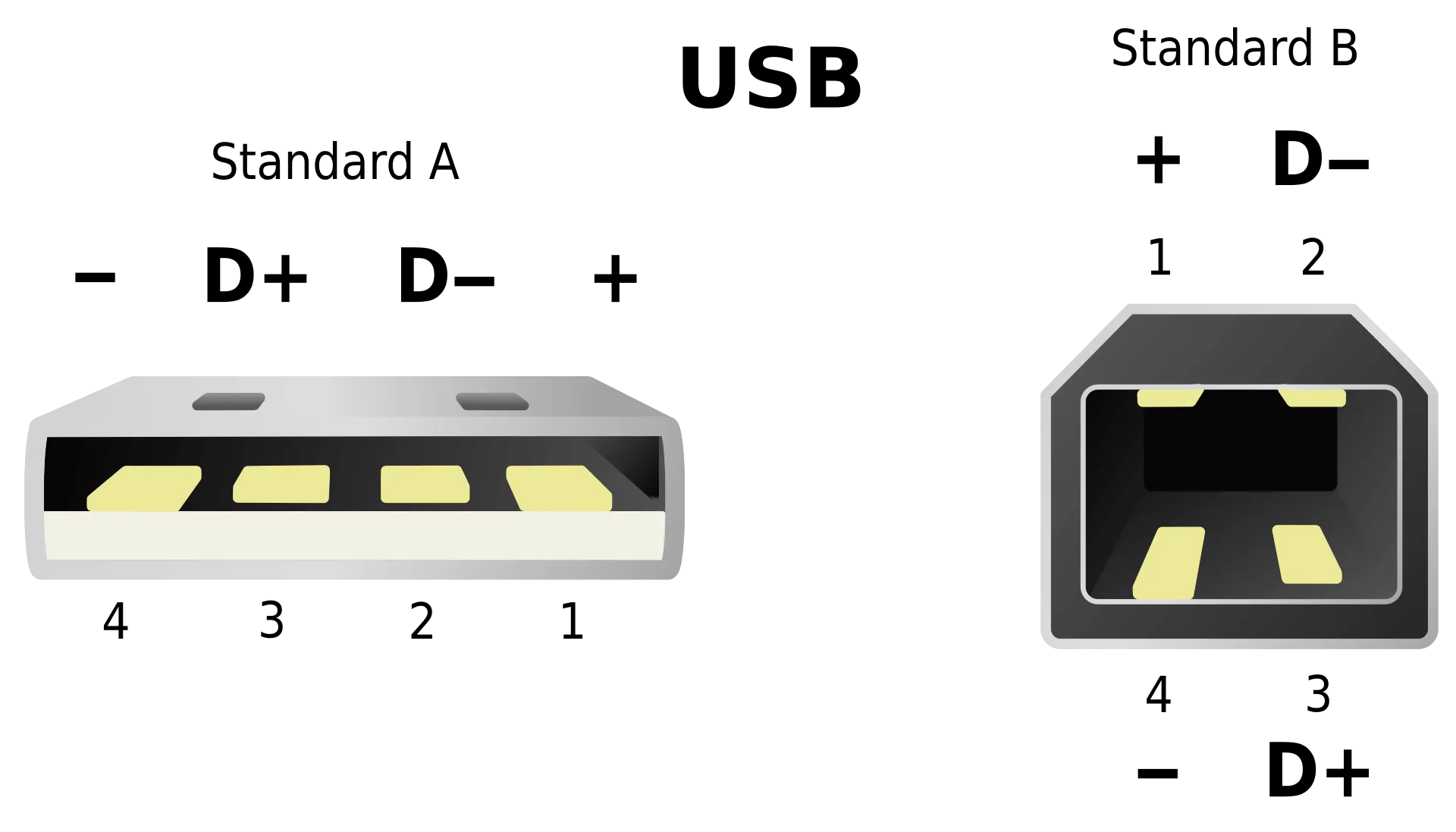

图 3 USB 接口
USB接口的核心优势
1. 即插即用，无需额外驱动
USB接口支持热插拔，设备连接后即可被系统自动识别。对于触摸屏等显示外设，用户无需安装复杂的驱动程序，即可快速完成调试与使用，大幅降低开发门槛。
2. 供电与通信一体化
USB接口集成了电源线和数据线，通过单根线缆即可同时为设备供电和传输数据。在小型显示模组和触摸屏应用中，无需额外配置独立电源，简化了系统设计。
3. 兼容性广泛
USB已成为消费电子和工业设备的通用接口标准，几乎所有的电脑、工控主机和嵌入式平台都配备了USB接口。开发者可以轻松将显示模组与各类主机设备连接，无需担心接口不匹配的问题。
4. 传输速率高，支持实时数据传输
随着USB技术的迭代，传输速率从USB 2.0的480Mbps到USB 3.x的5Gbps及以上。高带宽特性支持触摸坐标数据、图像数据或控制指令的实时高效传输，满足触摸屏的响应需求和显示内容的流畅更新。
5. 抗干扰能力强
USB采用差分信号传输方式，具有良好的抗干扰性能。在工业现场等电磁环境复杂的场景中，USB接口能够保持稳定的数据传输，确保触摸操作的准确性和显示内容的完整性。
USB接口在显示领域的主要应用
| 应用场景 | 说明 |
| 电容触摸屏通信 | 大多数USB接口触摸屏通过USB与主控通信，传输触摸坐标数据，支持多点触控 |
| 显示模组调试 | 工程师通过USB连接开发板与显示模组，进行参数配置和固件升级 |
| 串口屏控制 | 部分串口屏通过USB转TTL模块与主控连接，通过串口指令控制显示内容 |
| USB显示器 | 通过USB接口直接传输显示数据的便携式显示器（需专用驱动） |
总结
USB接口以其即插即用、供电通信一体化、兼容性广泛和高传输速率等特点，在触摸屏通信和显示模组调试中占据重要地位。尤其在电容触摸屏应用中，USB接口已成为连接触摸屏与主机设备的主流方案之一。对于需要快速开发、简化硬件设计的显示项目，USB接口无疑是一个理想的选择。
