2.4英寸工业级电阻式触摸TFT LCD模块｜稳定可靠的人机交互显示解决方案

在工控设备、嵌入式人机界面、便携智能终端及户外监测设备的研发与量产过程中，显示触控模块的环境适应性、运行稳定性、硬件兼容性与结构可靠性，直接决定整机的作业性能与使用寿命。

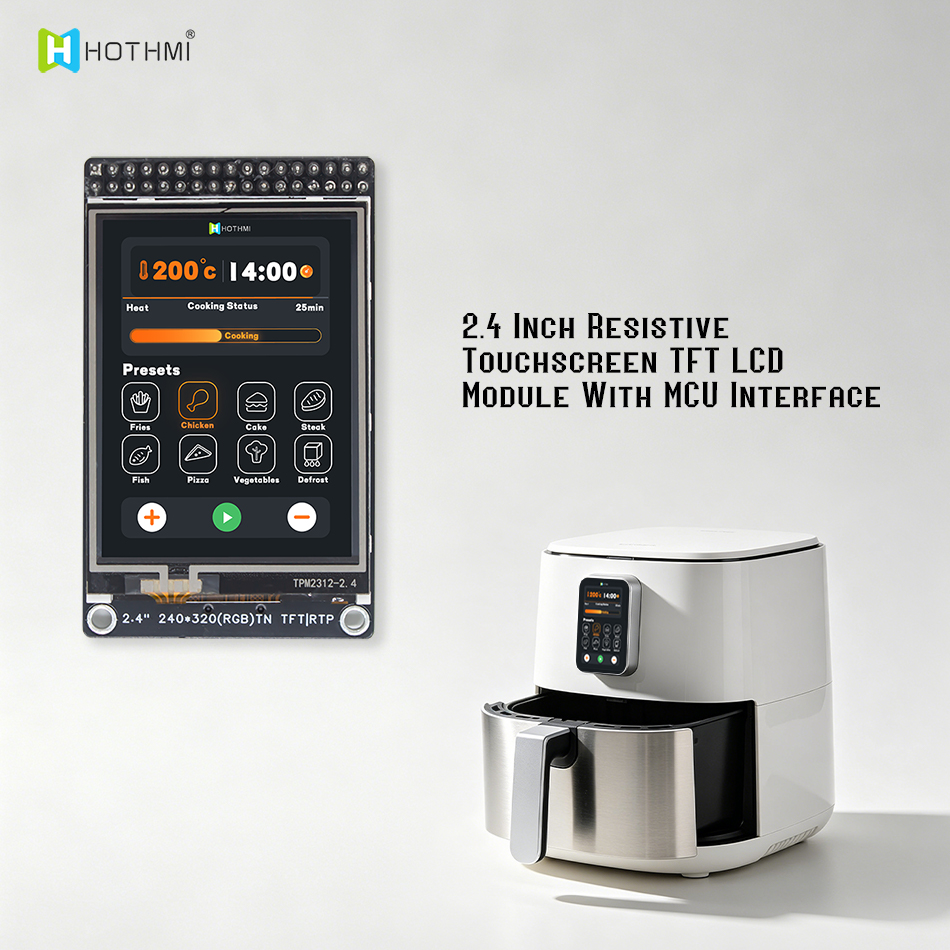

针对工业严苛工况、户外便携设备应用、小型智能硬件量产等多元化场景需求，我司推出HTM-H024B25-MCU-A01R 2.4英寸工业级电阻触控TFT液晶模组。依托工业级硬件配置、一体化集成结构与广谱环境适配能力，为客户提供一款高可靠、低成本、易集成的标准化显示触控解决方案。

产品视频链接：2.4英寸工业级电阻式触摸TFT LCD模块

一、核心显示性能：高清广色域，工业级全视角画质

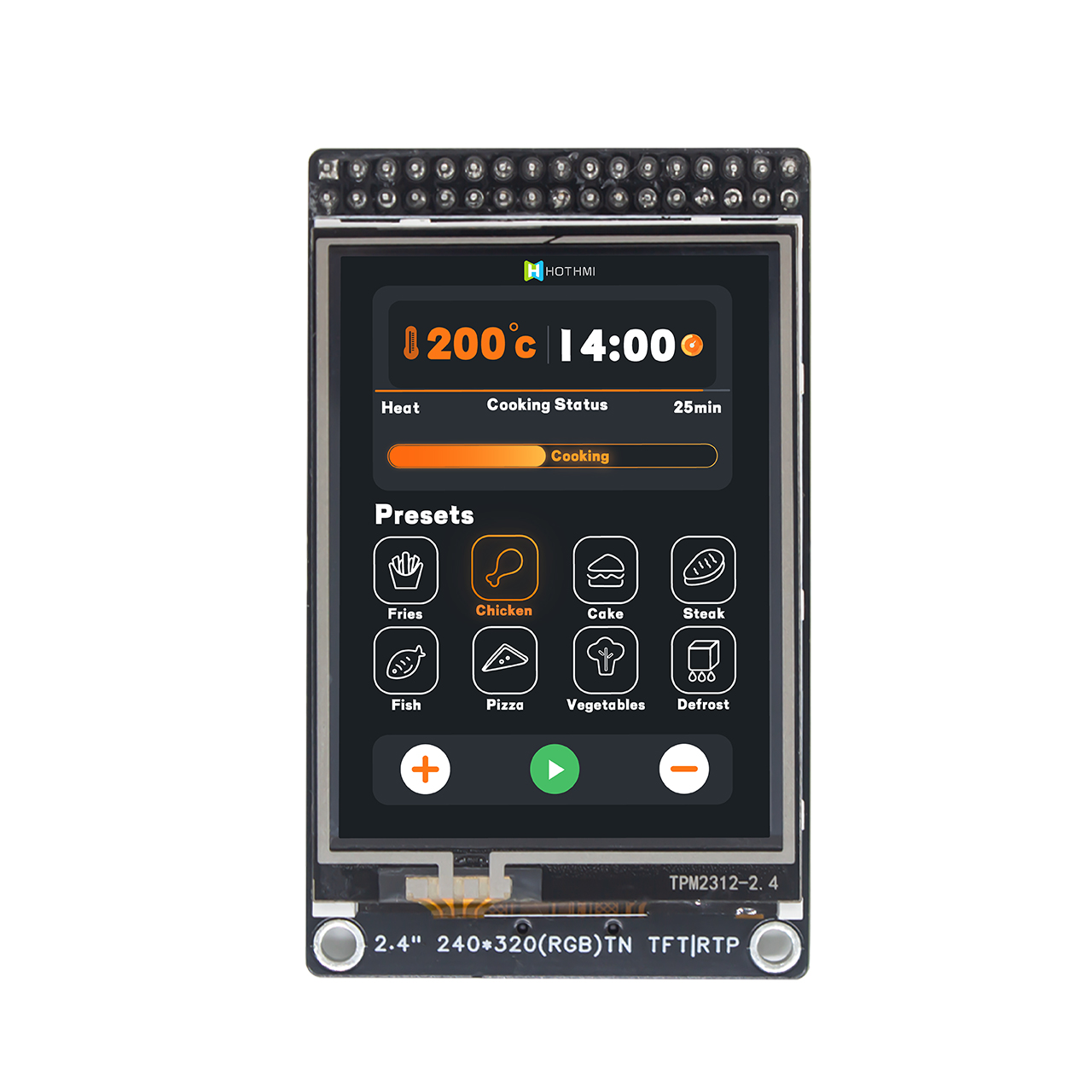

该模组搭载2.4英寸TFT液晶显示面板，物理分辨率达240(RGB)×320，可清晰呈现文字、图标、设备参数及交互图形界面，充分满足工业数据监测、参数调试、图形交互等人机显示需求。

屏幕拥有55% NTSC色域覆盖，色彩层次饱满、色彩还原精准，有效改善普通显示屏常见的偏色、泛白、画面失真等问题。模组标配400cd/m2典型高亮度，搭配专业恒流背光校准工艺与IPS全视角显示技术，画面亮度均匀、色彩一致性优异，可弱化视角偏差、安装角度及环境光线变化带来的显示干扰，多角度观看画面依旧清晰稳定。

硬件采用行业量产成熟的ST7789主控驱动IC，显示控制性能稳定，画面刷新流畅，可有效规避闪屏、花屏、显示异常等故障，完全适配工业设备长期不间断运行的工况要求。

二、工业电阻触控架构：压力感应触发，适配复杂严苛场景

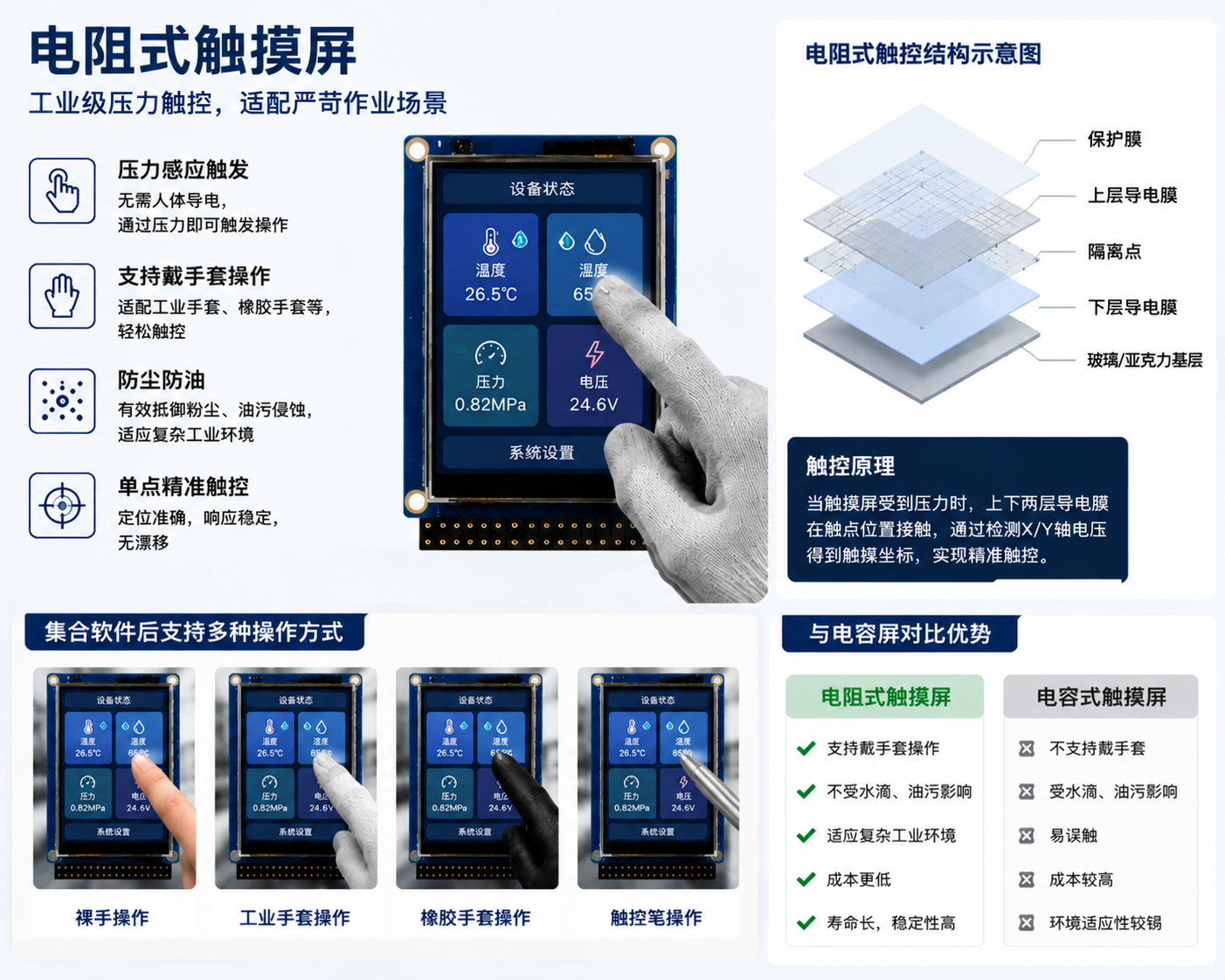

区别于常规电容触控方案，本模组采用工业级电阻式触控设计，依托压力感应触发原理，无需人体导电即可操作，彻底突破工业复杂场景的触控使用限制。

产品出厂已完成显示屏与电阻触控层一体化集成贴合，触控线路与显示线路高度整合，统一采用40针标准化接口。客户无需额外进行层压贴合、线路焊接及防护处理，大幅简化整机集成流程，降低项目研发与量产落地难度。

触控性能优势显著，适配配套驱动程序后，可支持戴手套精准触控，兼容棉质、橡胶、劳保防护手套操作，完美适配工业车间、户外巡检、低温作业等需要佩戴防护用具的工作场景。同时具备优异的防尘、防油污特性，可稳定应对粉尘、油污等恶劣工业环境，触控响应灵敏不失灵，相比电容屏更适配工业复杂工况的人机交互需求。

三、多元化硬件接口：双位宽兼容，极简外围电路设计

为适配各类嵌入式开发场景，模组搭载8位/16位MCU并行双总线兼容接口，可灵活匹配STM32、51系列、ARM工控板等主流嵌入式主控平台。

其中8位总线模式适配低成本8位单片机项目，有效控制硬件采购成本；16位总线模式可大幅提升数据传输效率，满足动态图形、高信息量界面的流畅显示需求。单款模组可适配多类型项目，有效降低客户物料库存压力与采购成本，提升产品研发灵活性。

模组内置恒流背光驱动电路，无需外接背光驱动芯片，仅通过BL控制接口即可实现背光启停与亮度管控，极大精简外围电路、缩小PCB占用面积，降低硬件设计难度与元器件采购成本。同时支持2.8V–5.0V宽电压供电，兼容工业稳压电源、锂电池、便携设备供电等多种供电模式，场景适配范围更广。

四、工业级可靠性能：超宽温运行，全天候环境适配

模组液晶面板、触控层、背光组件及接口结构均采用工业级材质打造，具备极强的环境适配性与运行稳定性。

产品标准工作温度为-20℃～+70℃，全程温度区间内显示画质、触控响应、背光性能稳定无衰减；储存温度可达-30℃～+80℃，可轻松应对长途运输、高低温仓储、户外静置等场景。相较于普通消费级显示屏，本产品耐高温、耐低温、抗干扰能力更强，长期运行故障率低，广泛适用于工业自动化、户外设备、车载终端、便携检测设备等严苛工况场景。

五、优化结构工艺：易装易调，适配研发调试与批量量产

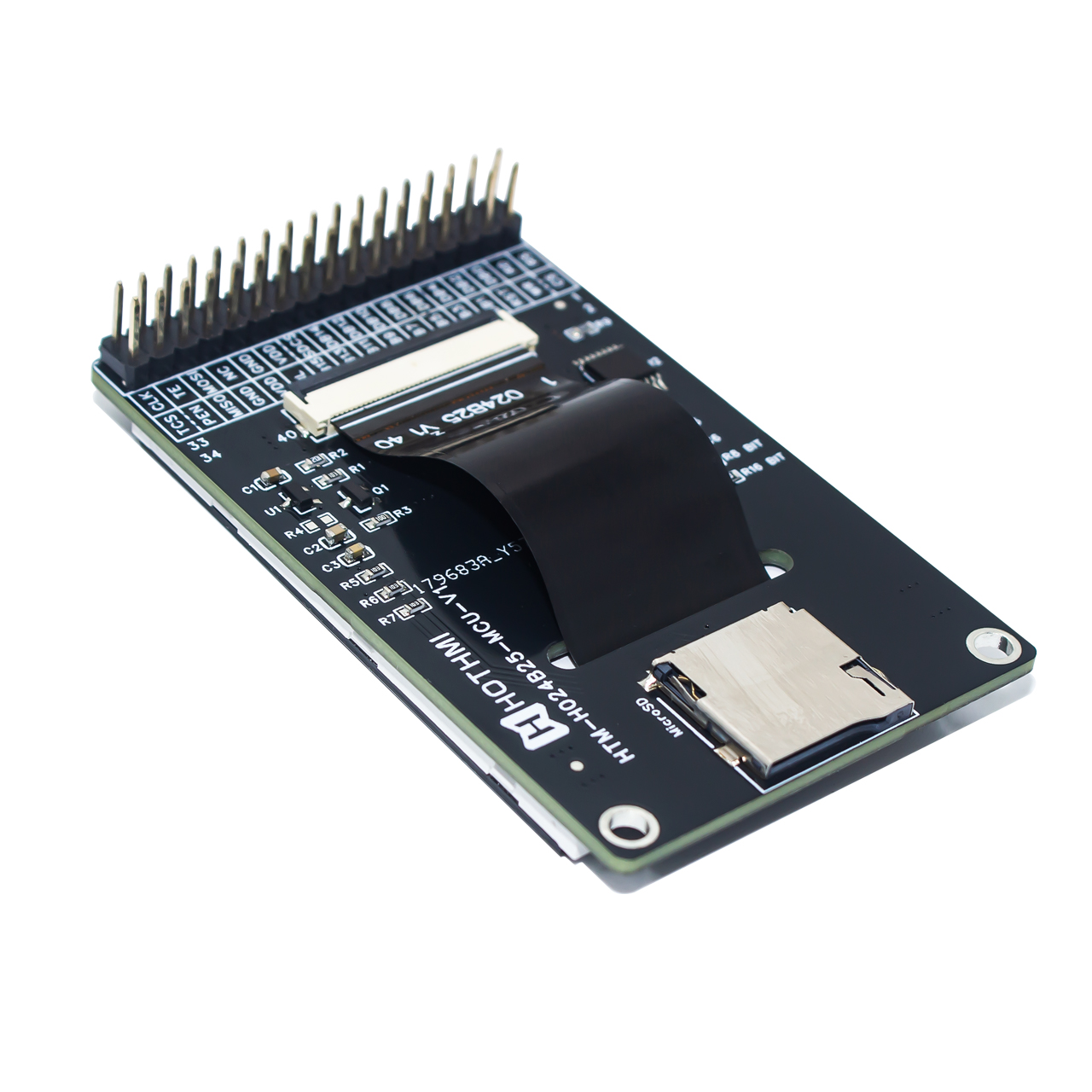

模组采用轻量化纤薄结构设计，搭配金属直插PIN针接口，相较于传统软排线、焊接式模组，可有效杜绝虚焊、接触不良、拆装损坏等问题，兼顾研发调试、样机测试与规模化量产需求。

金属PIN针接口支持快速对接、反复拆装，方便工程师开展功能验证、程序调试及后期设备维护，大幅提升研发效率。机身预留四颗标准化定位固定孔，可通过螺丝锁紧安装，整机装配更稳固，结构可靠性大幅提升。

驱动板与显示屏采用高精度对接连接器，对位精准、拆装便捷，支持重复拆解复用，灵活适配不同设备结构设计，为多形态终端集成提供便利。

六、完整产品矩阵+定制服务：一站式全场景显示解决方案

为匹配不同客户的研发能力与项目需求，我司搭建了完善的2.4英寸显示产品矩阵，可提供多样化标准化方案与深度定制服务：

可提供独立FPC排线显示屏（型号：TFT-H024B25QVTST4N40），支持客户自主开发驱动板，满足高阶硬件定制需求；针对无自主研发团队的客户，配套推出HTM-H024B25-UART-A01R串口智能屏方案，简化通讯逻辑，快速落地人机交互界面开发，降低软件研发门槛。

同时支持全维度个性化定制，可按需调整：盖板造型、FPC排线规格与长度、触控方案、通讯接口、整机结构尺寸，且可提供AG防眩光、AR增透、AF防指纹等盖板光学处理工艺。

全系产品严格符合RoHS环保标准，量产品质稳定、合规可靠，可全程提供产品图纸、正式规格书、开发例程与一对一专业技术支持。

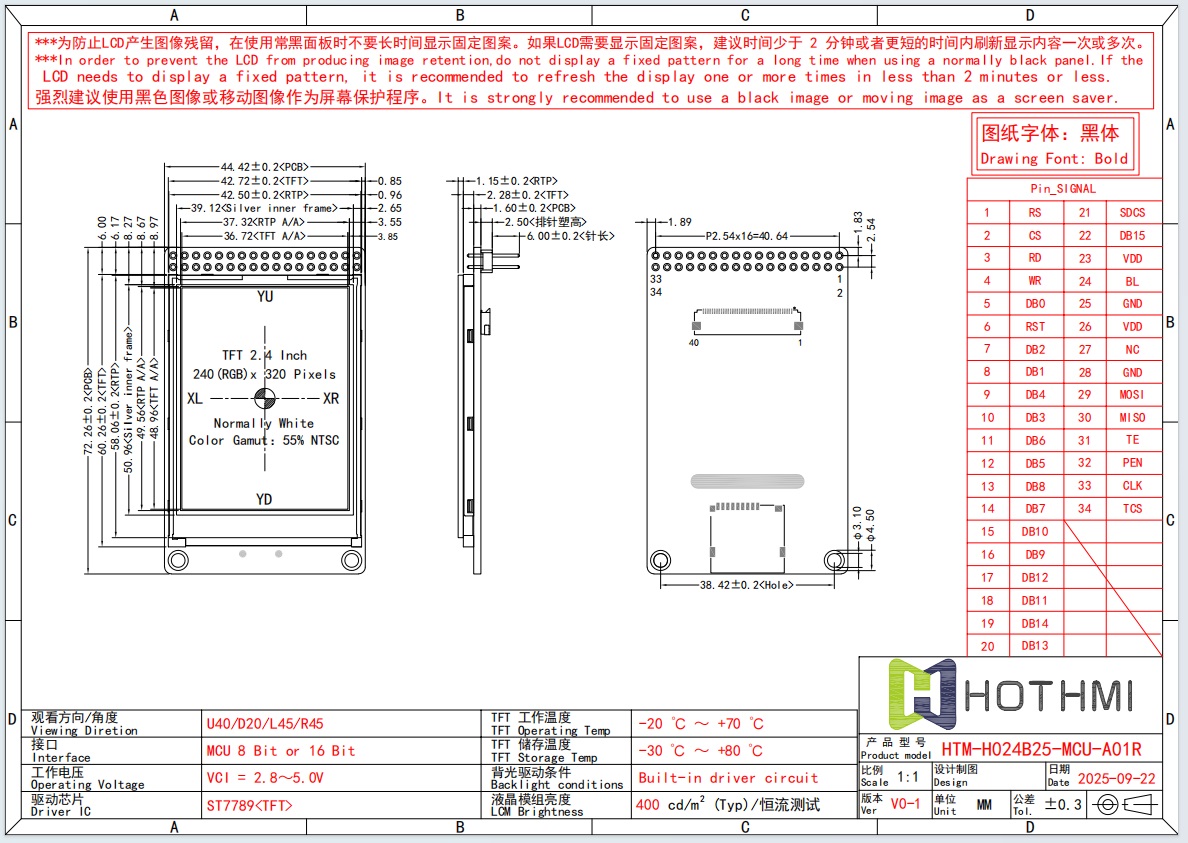

七、技术规格摘要

注：产品标配400 cd/m2典型亮度，通过内置恒流背光驱动器精准校准，无需客户额外配置背光驱动电路，有效简化硬件设计、提升系统整体可靠性。

八、核心应用领域

工业自动化

适配小型工控面板、车间数据采集设备、温湿度/压力检测仪器、现场手持调试终端，满足工业现场参数显示、设备控制与数据交互需求。

嵌入式研发

适配单片机开发板、智能硬件原型开发、高校教学实训设备，依托成熟的MCU接口与稳定驱动方案，助力研发人员快速完成显示功能验证。

便携智能终端

适配户外巡检记录仪、便携式测温设备、条码扫描设备、手持检测终端，完美匹配设备小型化、低功耗、高稳定交互的设计需求。

智能家居设备

适配小型温控面板、环境监测终端、智能设备操作显示模块。

小型医疗设备

适配便携式检测设备、家用健康监测设备、小型理疗设备操作显示屏。

产品总结

HTM-H024B25-MCU-A01R 2.4英寸工业级电阻触控TFT显示模组，凭借工业级可靠设计、一体化集成硬件架构、超宽温环境适配能力与灵活的MCU双位宽接口方案，为中小型工控设备、便携智能硬件及嵌入式研发项目提供高性价比、高稳定性的人机交互显示解决方案。

集成化结构大幅降低客户研发门槛与物料管理成本，严苛的工业级工艺与宽温可靠性能，保障终端设备在复杂工况下长期稳定运行，是工业人机界面、小型控制终端、便携智能设备的理想显示触控选型。
