类型：COG
显示像素：132×64
外形尺寸(mm) ：57×37×4.6
VA尺寸(mm)：54.6×28.6
AA尺寸(mm) ：52.12×25.26
有效尺寸mm：52.12×25.26
应用：车载，医疗，工控
视角：6H
背光/亮度：绿光
引脚：10
接口方式：SPI
特殊说明：抗静电ESD 8KV
工作温度：-20℃～+70℃
供电电压：3.3V
驱动芯片：ST7567
鑫洪泰推出HTG13264I-05G-10H10-V01型132×64点阵COG液晶屏，采用工业经典STN正显透射式面板，搭载成熟稳定的ST7567驱动 IC，标配4线SPI串口通信，10Pin极简封装，引脚数量少、接线简洁，大幅节省主控 IO 资源。132×64点阵COG液晶屏标配绿光LED背光，6H标准视角，整体尺寸57.0×37.0×4.6mm，3.3V低功耗供电，-20℃~70℃工业级宽温运行，紧凑COG结构适配小型设备安装，专为工业检测仪表、便携设备、小型控制终端、嵌入式显示场景打造，满足小空间下稳定显示、低功耗、高可靠的使用需求。
132×64点阵COG液晶屏采用STN正显透射屏，搭配透射式光学架构，依靠背光实现均匀显示，画面对比度柔和不刺眼，长时间观看视觉疲劳度低，是工业仪表、检测设备领域的经典标配方案，适配工业场景常态化监控与参数读取需求。
6H视角点阵屏以屏幕正下方为最佳观看方位，适配仪表控制面板、手持设备等常规平视与低头操作场景，最佳视角内显示清晰无反白，对比度与可读性均衡，符合工业与消费类设备的通用使用习惯。
标配绿光LED背光系统，恒流驱动下亮度均匀无暗区，光线柔和舒适；背光典型工作电流45mA，功耗表现均衡，兼顾显示清晰度与整机续航表现，适配工业仪表、便携检测设备的通用显示需求。
采用行业通用的 ST7567 驱动芯片，内置原厂初始化程序，配套提供完整驱动代码、参考电路与调试指南；驱动算法经过长期市场验证，显示稳定无残影，抗干扰能力强，适配工业复杂电磁环境，同系列驱动方案可实现多型号快速移植。
标配4线SPI串口通信模式，接线简洁、占用引脚少，非常适合 IO 资源紧张的小型单片机、低功耗主控与迷你嵌入式方案，有效简化硬件设计，降低整机布线难度，缩短项目开发周期。
采用10Pin FPC柔性排线，1.0mm标准间距，排线强度高不易折损，连接稳定接触可靠，适合批量生产装配与后期维护更换；极简引脚布局适配小型设备的紧凑结构设计，安装灵活度更高。

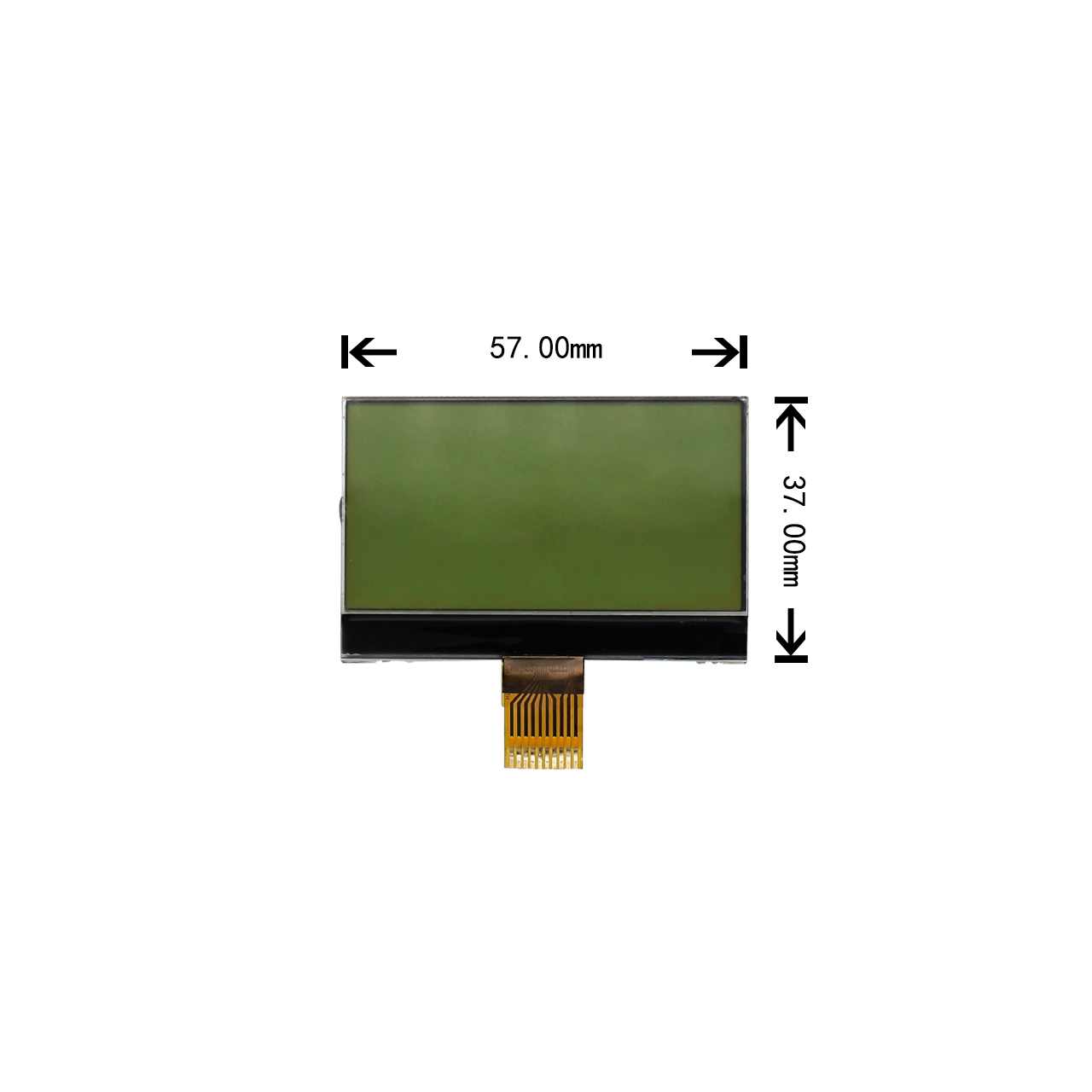

采用 COG (Chip On Glass) 封装工艺，驱动芯片直接绑定在玻璃基板上，省去外围驱动板空间，132×64点阵COG液晶屏厚度4.6mm，外形尺寸57.0×37.0mm，结构紧凑轻薄，完美适配空间受限的小型设备、便携仪器与嵌入式安装位。
132×64点阵COG液晶屏采用3.3V标准供电，支持3.0V~3.6V宽电压范围；静态工作电流低，休眠模式下功耗进一步降低，功耗表现优异，非常适合电池供电的手持检测设备、物联网终端与低功耗计量设备，有效延长设备续航。
工业级点阵屏工作温度覆盖-20℃~70℃，储存温度-30℃~80℃，通过高低温循环、静电放电等可靠性测试，可稳定运行于室内工业场景、常规半户外环境，温度波动下显示性能稳定可靠。
| 参数分类 | 参数项 | 规格值 |
|---|---|---|
| 基础规格 | 产品型号 | HTG13264I-05G-10H10-V01 |
| 分辨率 | 132×64 点阵 | |
| 显示模式 | STN 黄绿正显透射式 | |
| 驱动方式 | 1/64 Duty，1/9 Bias | |
| 驱动 IC | ST7567 | |
| 视角 | 6H | |
| 光学参数 | 背光类型 | 绿光 LED |
| 背光参数 | Vf 典型 3.0V，If 典型 45mA | |
| 接口类型 | 通信接口 | 4 线 SPI 串口 |
| 引脚封装 | 10Pin FPC，1.0mm 间距 | |
| 电气参数 | 工作电压 | 3.0~3.6V，典型 3.3V |
| 环境参数 | 工作温度 | -20℃~70℃ |
| 储存温度 | -30℃~80℃ | |

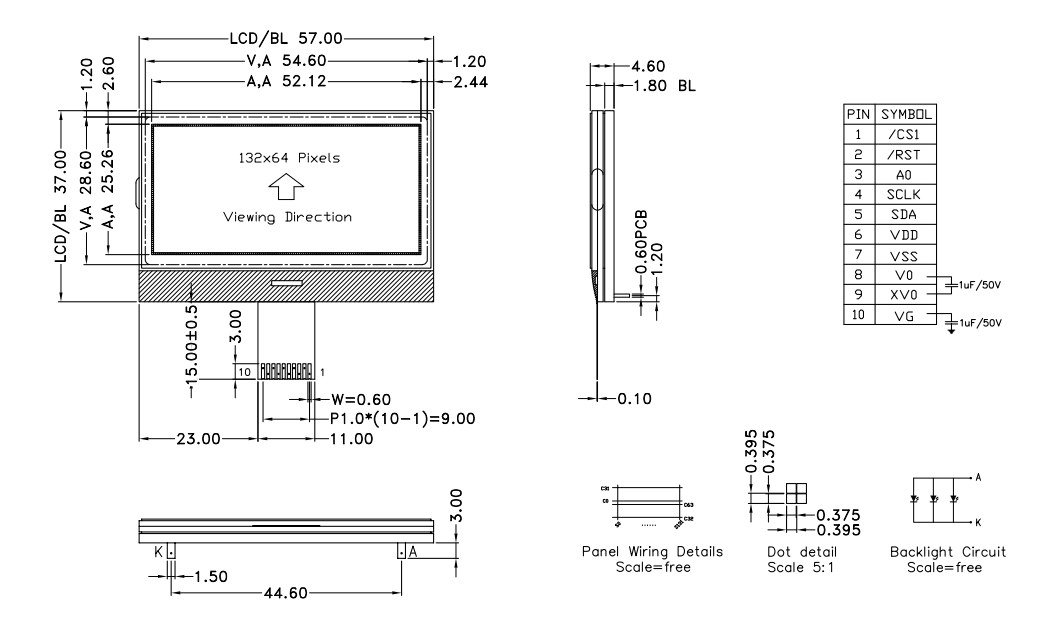

| 结构参数 | 模组外形 | 57.0×37.0×4.6mm |
| 可视区域（VA） | 54.60mm | |
| 有效显示区（AA） | 52.12mm | |
| 环保认证 | 合规标准 | RoHS |
工业仪表：检测仪器参数屏、传感器状态显示屏、小型 PLC 控制面板
便携设备：手持检测仪、便携测量仪、户外调试设备显示屏
控制终端：小型人机交互界面、设备状态面板、嵌入式控制屏
计量设备：智能计量终端、数据采集器、工业监测显示屏
消费电子：小型数码设备、小家电控制面板、车载辅助显示屏
Q：132×64点阵屏是串口还是并口？支持 SPI 通信吗？
A：本款标配4线SPI串口接口，10Pin极简封装，占用 IO 资源少，适配绝大多数小型单片机与嵌入式主控，配套提供完整 SPI 驱动代码，可快速完成适配。
Q：绿光背光可以换成白光吗？支持背光定制吗？
A：本款标配绿光LED背光，支持背光定制服务，可根据项目需求调整背光颜色、亮度与色温，同时支持半透半反射面板、接口方案等多维度定制。
Q：可以申请132×64点阵液晶屏样品吗？
A：可以。作为专业工业点阵屏厂家，鑫洪泰支持132×64COG点阵屏样品申领，便于客户前期项目验证与测试。
作为专业工业点阵屏厂家与COG显示模组供应商，鑫洪泰为客户提供全流程服务：
现货供应：工业级点阵屏现货批量储备，132×64点阵屏可快速发货
样品申领：支持13264点阵屏样品申请，便于客户前期项目验证与测试
定制服务：提供COG显示模组定制，可调整背光、接口、面板类型、结构尺寸等配置
技术支持：提供完整规格书、初始化代码、参考电路，专业工程师全程协助适配
