类型：图形液晶模组
显示像素：128×64
外形尺寸(mm) ：44.55x25.0x5.3
VA尺寸(mm)：26.15x13.9
AA尺寸(mm) ：23.02x11.5
有效尺寸mm：23.02x11.5
应用：工业控制
视角：6H
背光/亮度：白色
引脚：18
接口方式：MCU
特殊说明：抗静电ESD 8KV
工作温度：-10~60℃
供电电压：3.3V
驱动芯片：ST7565R

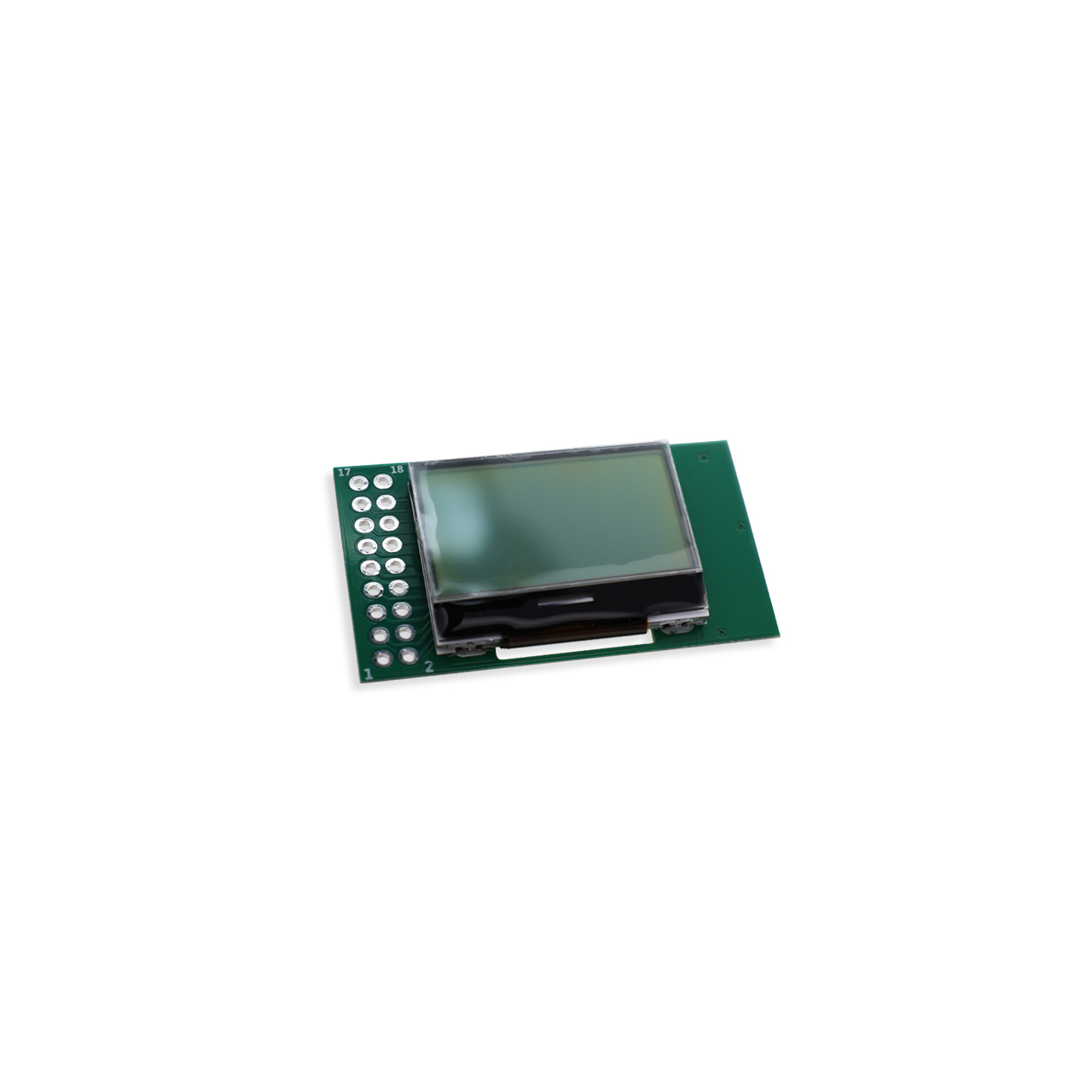

鑫洪泰推出HTM12864-140-30W-N3P-V01型128×64点阵LCM模组，采用FSTN正显半透半反射面板，搭载成熟稳定的ST7565R驱动 IC，支持8080系列与6800系列双并口协议，通过 C86 引脚即可快速切换。模组标配白光LED背光，采用6H视角设计，整体尺寸 44.55×25.0×5.3mm，18Pin 直插式 PCB 封装，3.3V 低功耗供电，-10℃~60℃工作温度范围，带 PCB 板结构装配便捷，专为小型工业仪表、智能家居面板、嵌入式控制终端、便携式检测设备打造，满足小尺寸设备清晰显示、拆装便捷、稳定可靠的使用需求。
128×64图形液晶模块采用FSTN正显半透半反射屏，背光开启时呈现高对比度显示效果；户外强光环境下可借助环境光反射清晰读取内容，无需拉高背光亮度即可适配室内外多场景使用，适合光线多变的便携与半户外设备。
6H 视角点阵屏以屏幕正下方为最佳观看方位，适配仪表控制面板、手持设备等常规平视与低头操作场景，最佳视角内显示清晰无反白，对比度与可读性均衡，符合工业与消费类设备的通用使用习惯。
标配2颗白光 LED 背光，恒流驱动下亮度均匀无暗区，显示效果清晰柔和；背光典型工作电流 30mA，功耗表现优异，兼顾显示清晰度与整机续航表现，适配小型仪表、低功耗终端的通用显示需求。
采用行业通用的 ST7565R 驱动芯片，内置原厂初始化程序，配套提供完整驱动代码、参考电路与调试指南；驱动算法经过长期市场验证，显示稳定无残影，抗干扰能力强，适配工业复杂电磁环境，同系列驱动方案可实现多型号快速移植。
128×64图形液晶模块支持 8080 系列与 6800 系列两种并行接口协议，仅通过 C86 引脚电平即可切换，客户可根据主控硬件资源与开发习惯灵活选择适配方案，无需额外改板，大幅提升硬件设计灵活度，缩短项目开发周期。

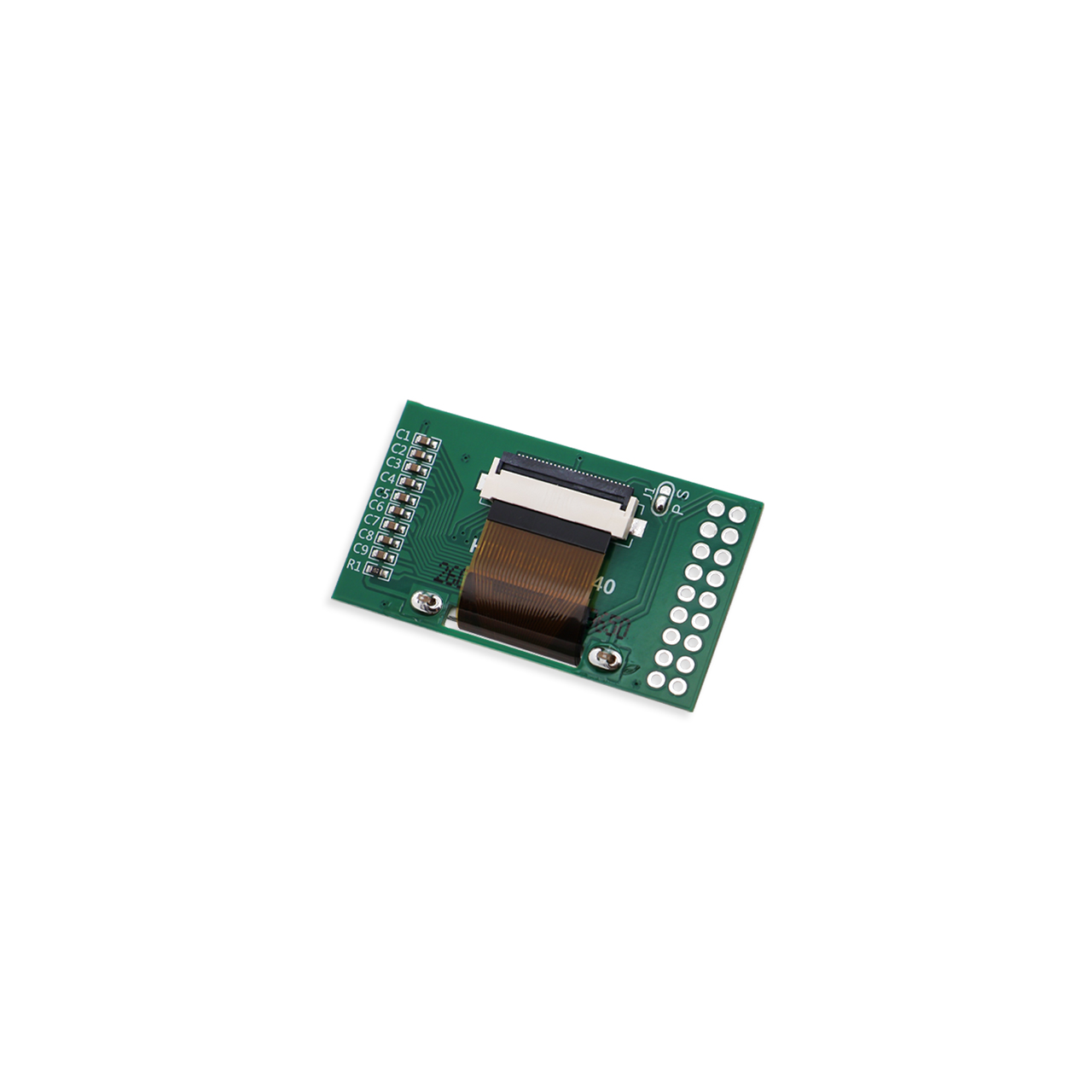

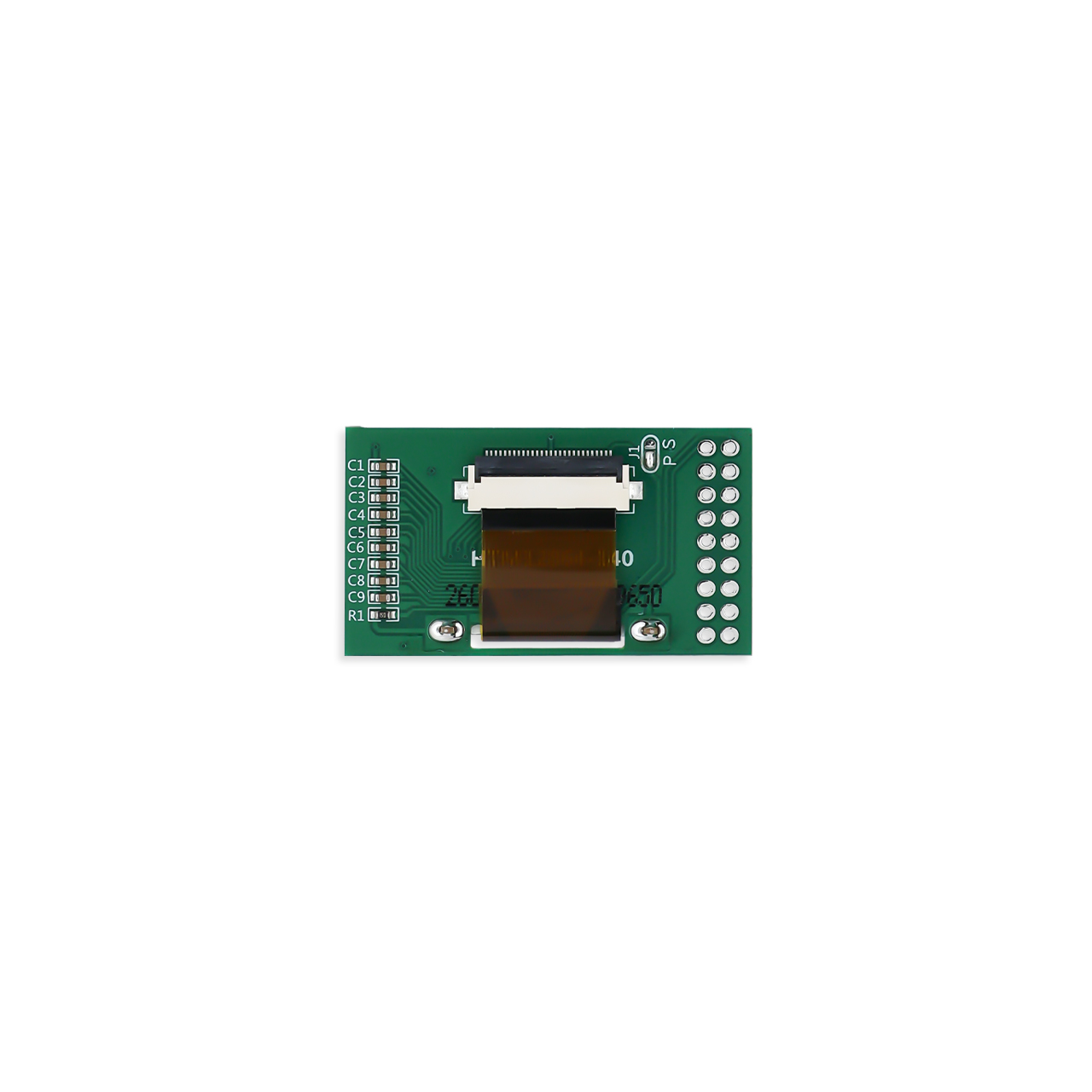

采用 18Pin 直插式 PCB 封装，标准 2.54mm 间距，可直接焊接在主控板上，连接稳固接触可靠，适合批量生产装配与后期维护更换；带 PCB 板结构自带驱动外围电路，客户无需额外设计驱动周边，简化整机硬件设计。
128×64图形液晶模块采用带 PCB 一体化设计，整体外形仅 44.55×25.0×5.3mm，结构紧凑规整，完美适配小型仪表、嵌入式终端、智能家居面板等小尺寸安装位，解决紧凑空间内的显示装配需求。
模组采用 3.3V 标准供电，支持 3.0V~3.6V 宽电压范围；静态工作电流低，休眠模式下功耗进一步降低，功耗表现优异，非常适合电池供电的手持设备、物联网终端与低功耗计量设备，有效延长设备续航。
128×64图形液晶模块遵循工业级检验标准，通过点缺陷、线缺陷、外观等多维度品控检测；工作温度覆盖 - 10℃~60℃，储存温度 - 20℃~70℃，可稳定运行于室内工业场景、常规商用环境，满足绝大多数嵌入式显示场景的使用要求。
| 参数分类 | 参数项 | 规格值 |
|---|---|---|
| 基础规格 | 产品型号 | HTM12864-140-30W-N3P-V01 |
| 分辨率 | 128×64 点阵 | |
| 显示模式 | FSTN 正显半透半反射式 | |
| 驱动方式 | 1/64 Duty，1/9 Bias | |
| 驱动 IC | ST7565R | |
| 视角 | 6H | |
| 光学参数 | 背光类型 | 白光 LED（2 颗） |
| 背光参数 | Vf 典型 3.3V，If 典型 30mA | |
| 接口类型 | 通信接口 | 8080/6800 并口，引脚切换 |
| 引脚封装 | 18Pin 直插 PCB，2.54mm 间距 | |
| 电气参数 | 工作电压 | 3.0~3.6V，典型 3.3V |
| 环境参数 | 工作温度 | -10℃~60℃ |
| 储存温度 | -20℃~70℃ | |

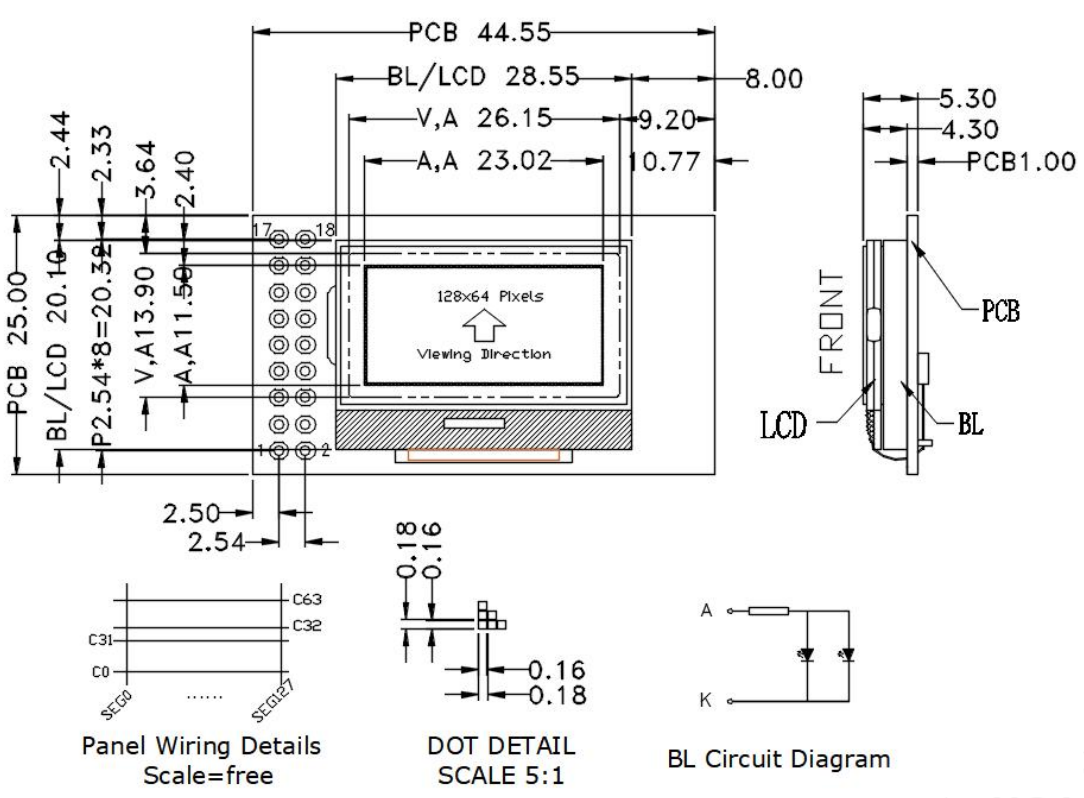

| 结构参数 | 模组外形 | 44.55×25.0×5.3mm |
| 可视区域（VA） | 26.15×8.00mm | |
| 有效显示区（AA） | 23.02×10.77mm | |
| 环保认证 | 合规标准 | RoHS |
工业仪表：小型检测仪表、传感器状态屏、PLC 参数显示面板
智能家居：控制面板副屏、小家电状态屏、智能门锁显示屏
便携设备：手持检测仪、便携测量仪、小型调试设备显示屏
嵌入式终端：数据采集器、物联网节点屏、小型人机交互界面
消费电子：桌面数码配件、车载辅助显示屏、智能穿戴设备副屏
Q：128×64图形液晶模块支持哪些通信接口？有 SPI 串口版本吗？
A：本款标配 8080 与 6800 两种并行接口，通过 C86 引脚切换协议，兼容绝大多数嵌入式主控；如需 SPI 串口版本可咨询定制，我们支持接口方案的个性化调整。
Q：半透半反射屏和普通透射屏有什么区别？怎么选？
A：半透半反射屏兼具背光显示和环境光反射显示能力，室内背光清晰，强光下也能看清，适合半户外、光线多变的场景；透射屏完全依靠背光，室内对比度更高、成本更低，纯室内使用性价比更高。可根据设备使用环境选型。
Q：白光背光可以换成其他颜色吗？支持定制吗？
A：128×64图形液晶模块出厂标配白光 LED 背光，支持背光定制服务，可根据项目需求调整背光颜色、亮度与色温，同时支持面板类型、结构尺寸等多维度定制。
作为专业工业点阵屏厂家与显示模组供应商，鑫洪泰为客户提供全流程服务：
现货供应：工业级点阵屏现货批量储备，128×64 半透半反射点阵屏可快速发货
样品服务：支持 12864 点阵屏样品申请，便于客户前期项目验证与测试
定制服务：提供带 PCB 显示模组定制，可调整背光、接口、面板类型、结构尺寸等配置
技术支持：提供完整规格书、初始化代码、参考电路，专业工程师全程协助适配
