类型：TFT显示屏模组
显示像素：480×272
外形尺寸(mm) ：124.5×71.2×8.4
VA尺寸(mm)：4.3
AA尺寸(mm) ：4.3
有效尺寸mm：95.04×53.86
应用：车载，医疗，工控
视角：IPS全视角
背光/亮度：900cd/m2
引脚：14
接口方式：SPI/QSPI/MCU
特殊说明：抗静电ESD 8KV
工作温度：-30~+80℃
供电电压：3.3V~5.0V
驱动芯片：NV3041

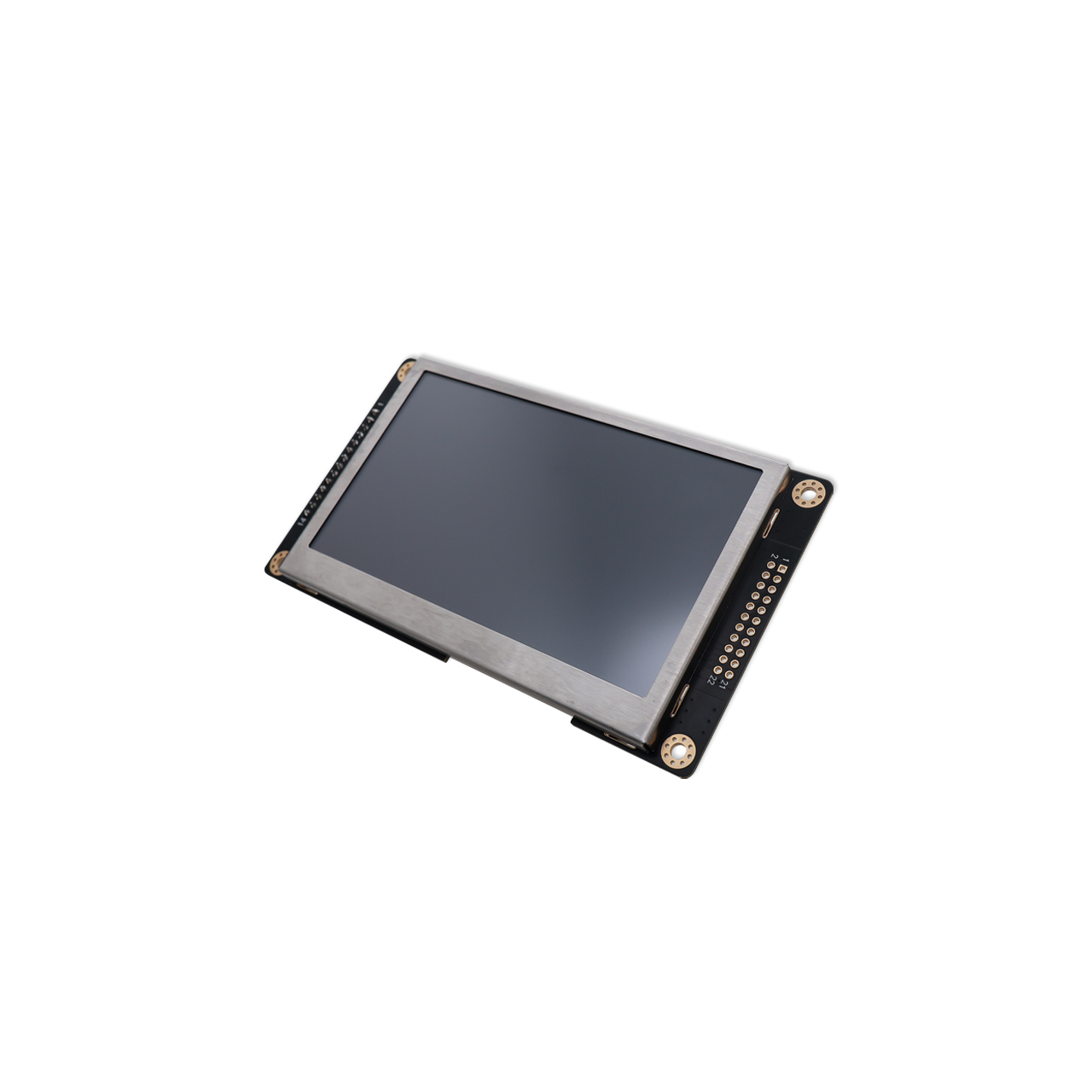

鑫洪泰推出HTM-H043A28-MCU&SPI-A01型4.3寸工业级TFT液晶模块，采用480×272 高清分辨率，搭载成熟稳定的NV3041驱动芯片，默认配置4线SPI接口，同时支持QSPI高速传输与8 位MCU并口模式，硬件适配灵活度高。4.3寸480×272 TFT液晶模块标配高亮度白光 LED 背光，全视角设计，可选无触摸、电阻触摸、电容触摸三种配置，支持 3.3V~5V 宽压供电，-30℃~80℃工业级宽温运行，标准PCB模组结构安装便捷，专为工业控制终端、智能家居面板、车载辅助显示、嵌入式人机交互、便携式检测设备打造，满足多场景下高清显示、稳定可靠、开发便捷的使用需求。
4.3寸480×272 TFT液晶模块采用 480×272分辨率，常黑显示模式，搭配 NTSC 50% 色域覆盖，色彩还原自然均衡，画面细节清晰锐利；典型对比度达 1000:1，明暗层次分明，字符与图形显示干净清晰，适配参数显示、图形界面、状态监控等多种显示需求。
采用全视角TFT面板，上下左右视角典型值均达85度，对比度大于10的可视范围广，不同观看角度下均能保持清晰的显示效果与准确的色彩表现，无明显偏色与反白现象，适配多角度操作的工业设备与商用终端，使用体验更友好。
标配高亮度白光 LED 背光系统，无触摸版本典型亮度达1000cd/m2，带电容触摸版本900cd/m2，带电阻触摸版本800cd/m2，恒流驱动下亮度均匀无暗区；背光支持 BLEN 引脚开关控制，可按需调节功耗，适配室内、半户外等多种光线环境下的清晰读取需求。
4.3寸480×272 TFT液晶模块默认出厂配置 4 线 SPI 接口，同时支持 QSPI 高速串行接口与 8 位 MCU 8080 并口模式，客户可根据主控性能与项目需求灵活选型；SPI 模式接线简洁占用 IO 少，适合资源紧凑的嵌入式方案；并口模式传输速率高，适合高速刷新场景，全方位覆盖不同开发需求。
采用行业通用的 NV3041 驱动芯片，驱动方案成熟稳定，抗干扰能力强；配套提供完整初始化代码、时序参考与调试指南，同时支持 SPI 与 MCU 接口通用驱动框架，可快速完成软件移植，大幅缩短项目开发周期。
支持 3.3V~5V 宽范围供电输入，默认 5V 供电，可兼容多数嵌入式系统的电源架构，无需额外设计电平转换电路；内置电源管理电路，集成升压、稳压与背光驱动，外围器件少，简化整机硬件设计。
工业级TFT模组工作温度覆盖-30℃~+80℃，储存温度-30℃~+85℃，通过高低温循环、高温高湿等多项可靠性测试，低温下响应速度稳定，高温下无显示异常，可适配工业现场、户外机柜、车载设备等温差大、环境复杂的使用场景。
全模组遵循工业级品控标准，通过静电放电、机械冲击、振动等多项可靠性测试；ESD 接触放电 ±4KV、空气放电 ±8KV 防护能力，适配工业复杂电磁环境；LED 背光典型寿命达 30000 小时，长期使用亮度衰减慢，整机使用寿命有保障。
采用完善的静电防护设计，电源与信号端口均有防护处理；生产全流程静电管控，确保模组出厂静电性能达标，适配工厂车间、工业现场等易产生静电的使用环境，降低现场应用的故障风险。

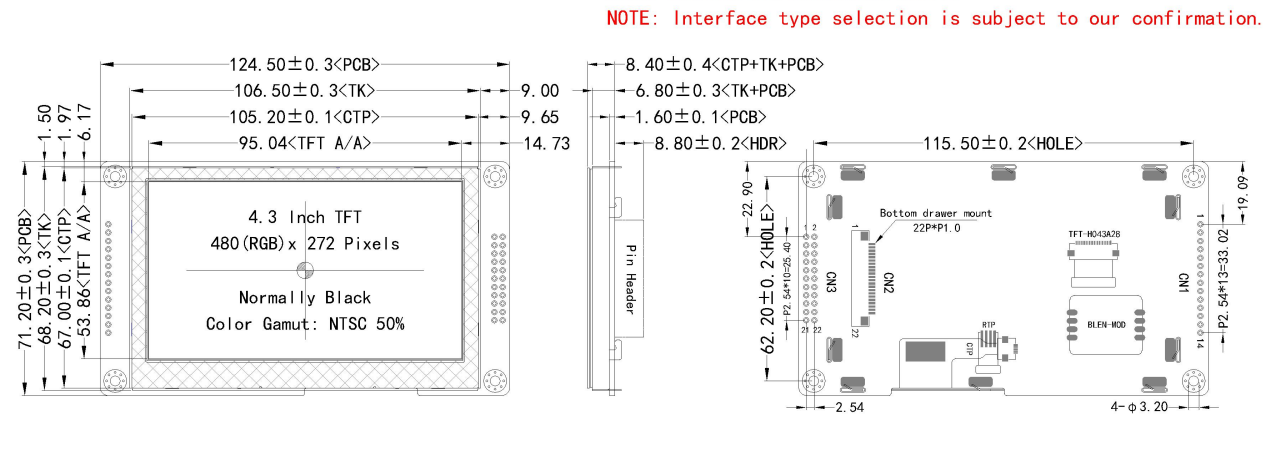

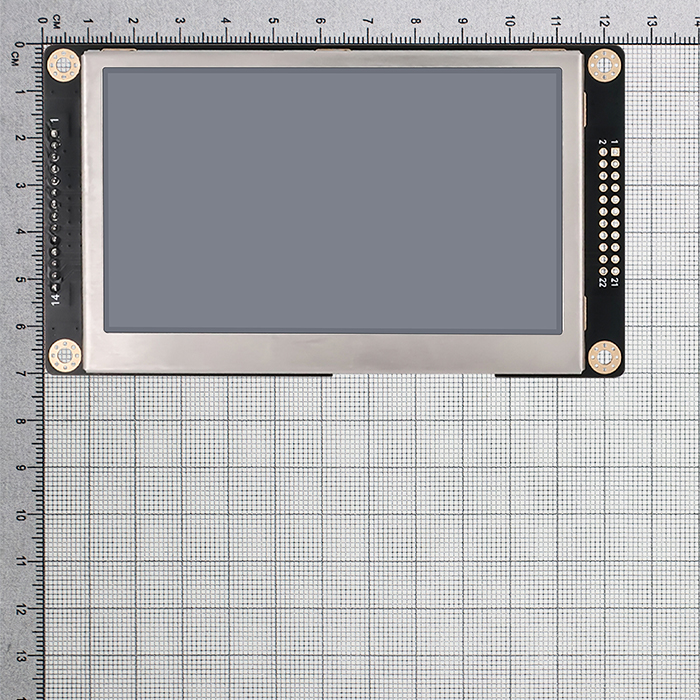

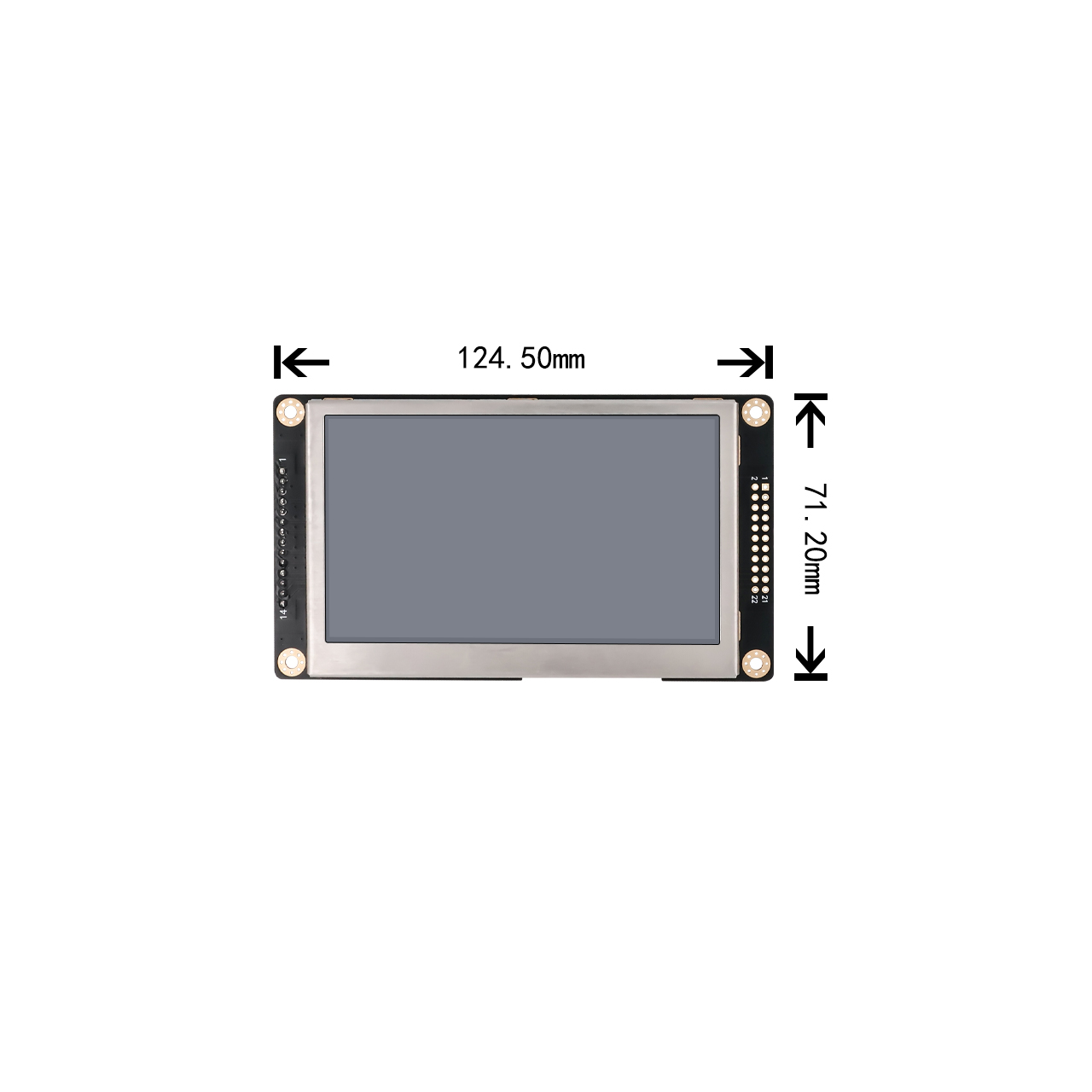

采用标准 PCB 模组化设计，整体外形尺寸 124.50×71.20mm，无触摸版本厚度仅 6.8mm，带电容触摸版本厚度 8.4mm；配备标准固定安装孔位，可直接锁附固定在设备壳体上，装配方式简单，批量生产与后期维护更换便捷。
提供三种触摸配置方案，客户可根据应用场景灵活选择：
无触摸版本：纯显示功能，成本最优，适合纯状态显示类设备
电阻触摸版本：配四线电阻触摸屏，支持戴手套操作，适合工业现场环境
电容触摸版本：搭载 GT911 触控芯片，多点触控灵敏，适合智能交互类终端
| 参数分类 | 参数项 | 规格值 |
|---|---|---|
| 基础规格 | 产品型号 | HTM-H043A28-MCU&SPI-A01 |
| 显示尺寸 | 4.3 英寸 | |
| 分辨率 | 480 (RGB)×272 像素 | |
| 显示模式 | TFT 常黑模式 | |
| 驱动 IC | NV3041 | |
| 触控方案 | 无触摸 / 电阻触摸 (RTP)/ 电容触摸 (CTP,GT911) | |
| 光学参数 | 视角 | 上 85°/ 下 85°/ 左 85°/ 右 85°(典型值) |
| 对比度 | 典型 1000:1 | |
| 色域 | NTSC 50%(典型值) | |
| 背光类型 | 白光 LED | |
| 背光亮度 | 无触摸典型 1000cd/m2；CTP 典型 900cd/m2；RTP 典型 800cd/m2 | |
| 响应时间 | 典型 30ms | |
| 接口类型 | 通信接口 | 默认 4 线 SPI；支持 QSPI、8 位 MCU 并口 |
| 供电电压 | 3.3V~5.0V (默认 5V) | |
| 环境参数 | 工作温度 | -30℃~+80℃ |
| 储存温度 | -30℃~+85℃ | |
| 结构参数 | 模组外形 | 124.50×71.20×6.80mm (无触摸) |
| 有效显示区 | 95.04×53.86mm | |
| 环保认证 | 合规标准 | RoHS |
工业控制：PLC 人机界面、工业控制柜显示屏、设备状态监控终端
智能家居：智能中控面板、家电显示屏、门禁对讲室内机
车载终端：车载辅助显示屏、中控副屏、车载检测设备
嵌入式设备：数据采集终端、物联网节点显示屏、小型人机交互界面
便携检测：手持检测仪、医疗设备副屏、户外调试设备
Q：这款4.3寸480×272 TFT液晶模块默认是什么接口？可以切换成并口吗？
A：本款默认出厂配置 4 线 SPI 接口，同时支持 QSPI 与 8 位 MCU 并口模式，不同接口对应不同引脚定义，下单时可指定接口版本，配套提供对应接口的驱动代码与参考电路。
Q：电容触摸和电阻触摸怎么选？分别支持几点触控？
A：电阻触摸支持单点触控，可戴手套操作，按压式触控适合工业粉尘、油污环境；电容触摸支持多点触控，触控顺滑灵敏，适合消费类与智能交互场景。可根据设备使用环境与交互需求选型。
Q：这款屏可以在户外阳光下使用吗？亮度够不够？
A：无触摸版本典型亮度达 1000cd/m2，属于高亮度配置，半户外遮阳环境下可清晰读取；如果是强光直射的全户外场景，可咨询定制更高亮度的版本，以获得更好的阳光下可读性。
Q：可以申请 4.3寸TFT显示模块样品吗？支持定制吗？
A：可以。作为专业工业显示屏厂家，鑫洪泰支持 4.3寸TFT模块样品申请，样品费用及交期可联系销售专员确认；同时支持背光亮度、接口配置、触摸方案、结构尺寸等多维度定制服务。
作为专业工业显示屏厂家与TFT显示模组供应商，鑫洪泰为客户提供全流程服务：
现货供应：工业级TFT模组现货批量储备，4.3寸宽温TFT显示屏可快速发货
样品服务：支持4.3寸TFT模块样品申请，便于客户前期项目验证与测试
定制服务：提供TFT显示模组定制，可调整背光亮度、接口配置、触摸方案、结构尺寸等
技术支持：提供完整规格书、初始化代码、参考电路，专业工程师全程协助适配
