类型：TFT显示屏
显示像素：720x1280
外形尺寸(mm) ：66.7×120.05×2.48
VA尺寸(mm)：5.0
AA尺寸(mm) ：5.0
有效尺寸mm：62.01×110.4
应用：仪器仪表
视角：IPS
背光/亮度：500cd/m2
引脚：30
接口方式：MIPI
特殊说明：抗静电ESD 8KV
工作温度：-20℃～+70℃
供电电压：3.0V

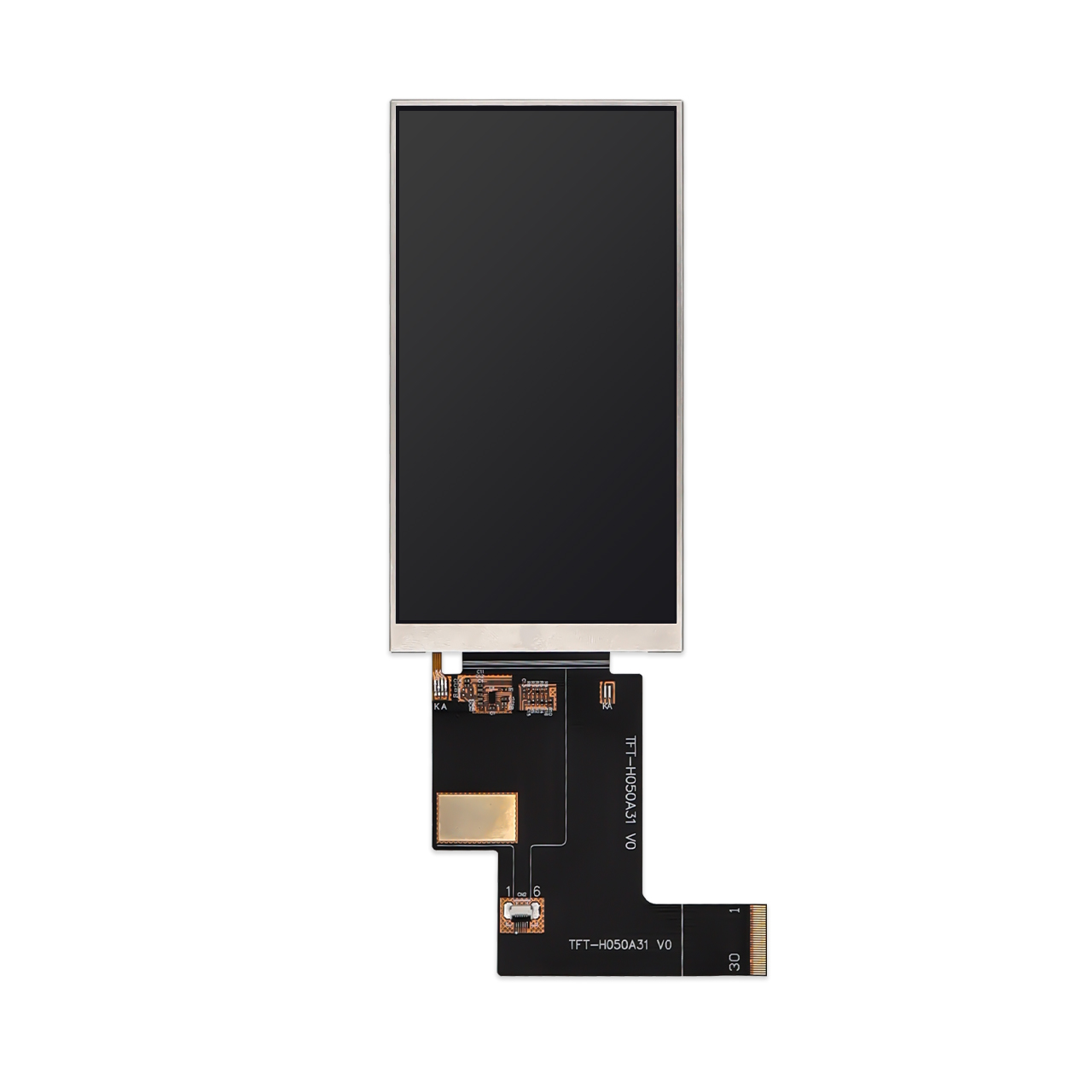

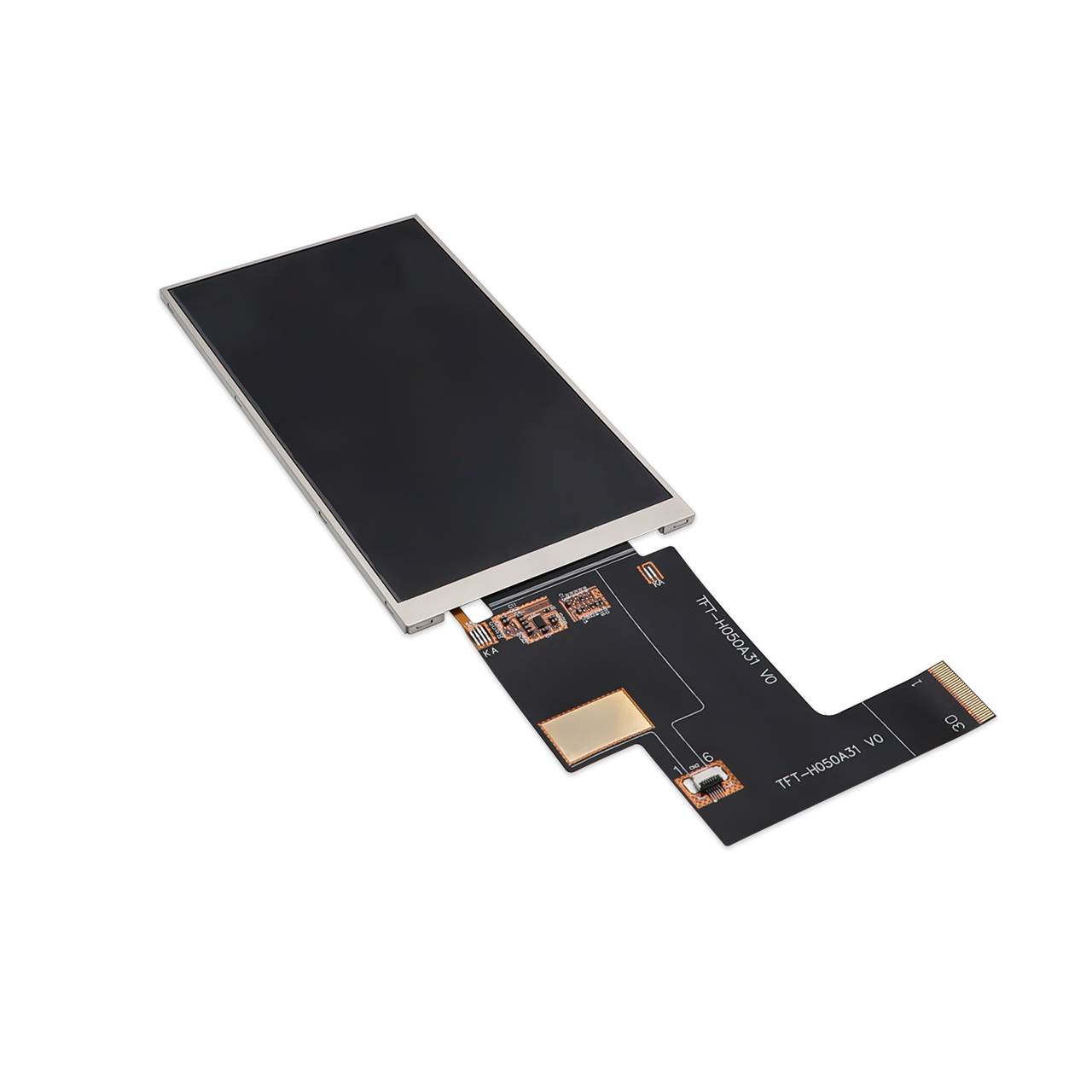

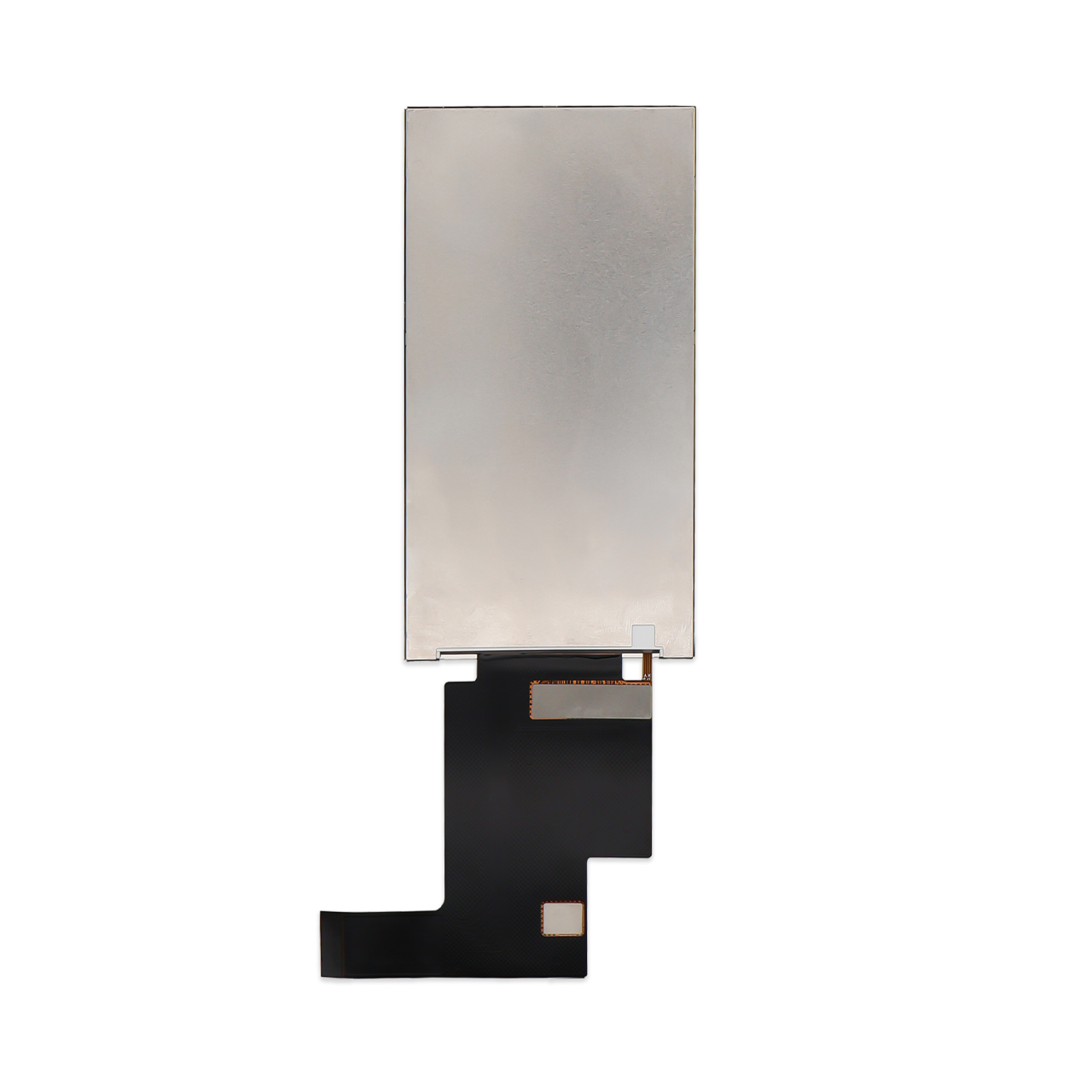

鑫洪泰HotDisplay厂家全新推出的TFT-H050A31HDIFL5N30，是一款高性能5.0寸720×1280 MIPI接口TFT液晶显示屏。TFT-H050A31HDIFL5N30采用720×1280竖屏高清分辨率，搭配4 Lane MIPI DSI高速串行接口与30Pin标准FPC排线，凭借500cd/m2高亮、1200:1 高对比度与68% NTSC广色域，实现85°全方位无偏色显示，同时支持-20~70℃宽温稳定工作。这款优质竖屏高清工控显示屏，可按需定制电容触摸版本，广泛适配车载仪表、手持终端、医疗设备、工控人机界面等各类工业场景。

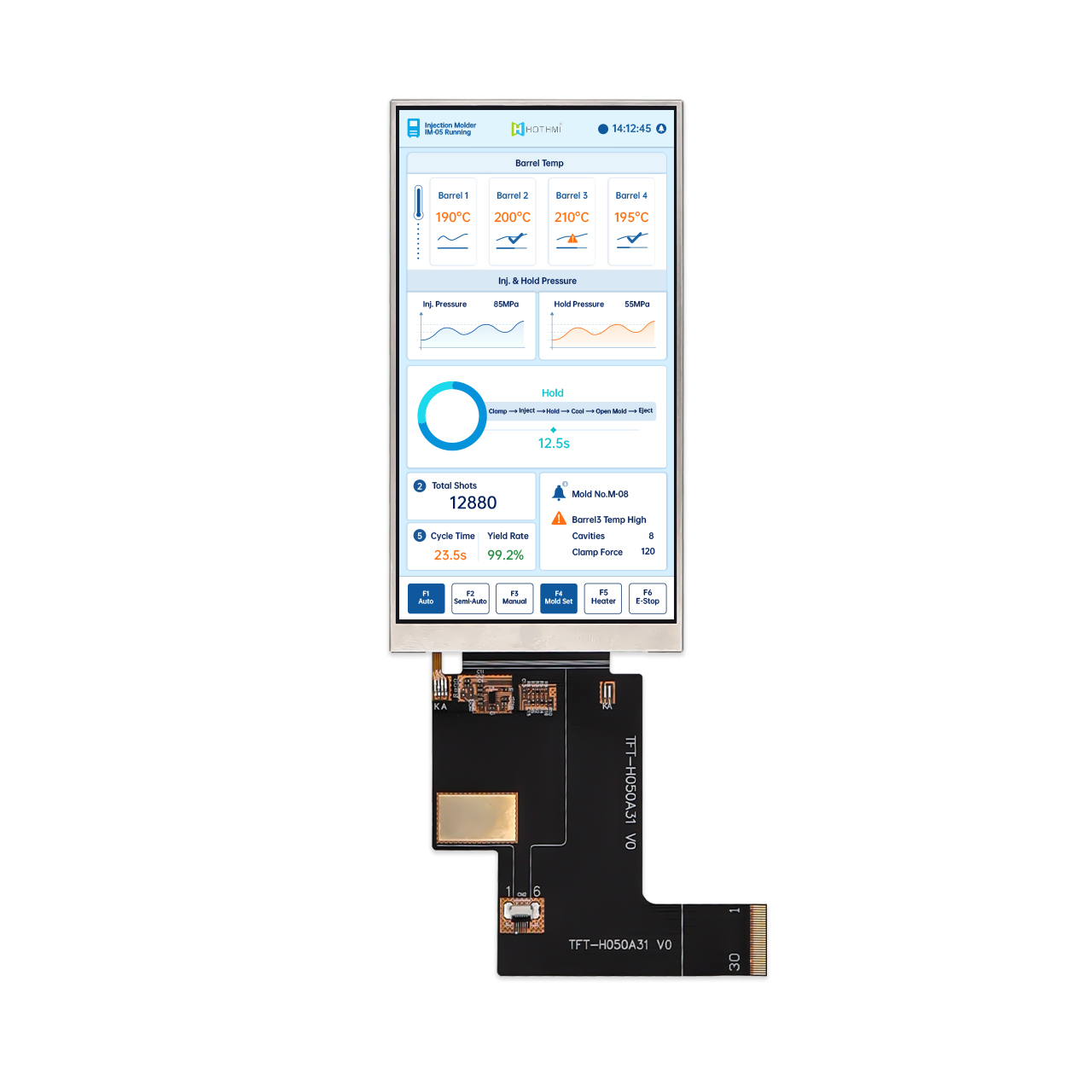

该工业级竖屏设备采用a-Si TFT RGB垂直条纹像素排布，720×1280高清分辨率让画面细腻锐利，文字、图标与数据曲线无锯齿失真。搭载优质IPS显示工艺，作为500cd/m2高亮IPS全视角TFT LCD显示屏，设备上下左右均可实现85°广视角观看，车载、车间多角度倾斜查看画面色彩统一，杜绝发白、色偏问题。依托68% NTSC广色域与1200:1 高对比度配置，色彩还原饱满真实、暗部细节清晰分明，层次丰富的显示效果，让这款竖屏高清工控显示屏完美适配各类工业UI显示与精密设备数据展示场景。

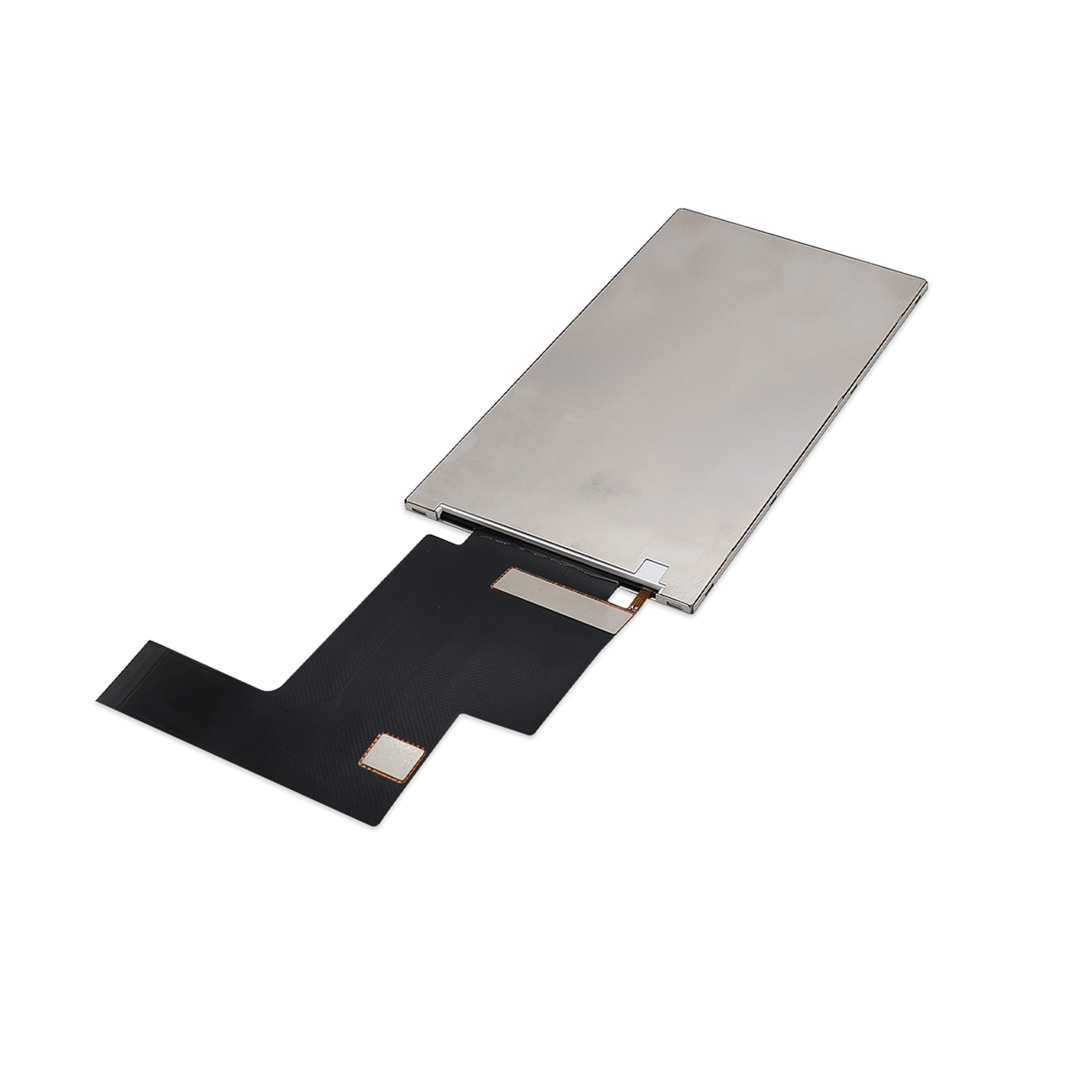

TFT-H050A31HDIFL5N30采用行业通用4 Lane MIPI DSI高速串行接口，是适配多平台的5.0寸30Pin FPC工业液晶屏。相较于传统RGB并口，该接口引脚更少、布线简洁、抗干扰能力更强，30Pin FPC排线集成显示、供电、背光信号，可完美兼容RK系列、全志、高通、MTK、STM32H7等搭载MIPI DSI控制器的主控平台。设备无触摸标准版机身轻薄，厚度仅2.48mm，适配紧凑型嵌入式设备安装。作为HotDisplay 鑫洪泰厂家直供产品，支持电容触摸一体版本，定制服务完善。
设备标配高品质白光LED背光，拥有500cd/m2工业高亮特性，打造出色的强光可视效果，是这款500cd/m2高亮IPS全视角TFT LCD显示屏的核心优势。背光参数Vf=9.0V、If=80mA，可轻松应对室内、弱户外复杂光线环境。搭配25ms快速响应速度，动态界面、视频画面、设备运行曲线无拖影卡顿；常黑面板结合1200:1 高对比度特性，黑色画面纯净深邃，画质表现优异。同时支持PWM软件调光，可随环境光线自适应调节亮度，有效降低设备整体功耗，兼顾显示效果与节能实用性。
针对车载、户外工业设备严苛工况，5.0寸720×1280 TFT液晶显示屏打造-20~70℃宽温可靠性能，工作温度覆盖-20℃~+70℃，储存温度可达-30℃~+80℃。设备在高低温环境下运行稳定。整机通过高低温循环、湿热、静电、震动等全套工业可靠性测试，内置残影防护逻辑，支持设备长时间连续作业。产品符合RoHS环保标准。
TFT-H050A31HDIFL5N30为标准款，同系列（TFT-H050A31HDIFL5C30）提供电容触摸一体版本，采用 ILI2511A-B000 触摸控制芯片，支持 IIC 和 USB 双接口通讯，多点触控灵敏，手套、湿手操作稳定，整机 OCA 贴合，带 CTP 整机尺寸 80.20×132.60×8.17mm；客户可根据产品交互需求选择无触摸或电容触摸版本。
参数分类 | 规格详情 |
|---|---|
产品型号 | TFT-H050A31HDIFL5N30 |
像素点阵 | 横向 720 × 纵向 1280 RGB 像素（竖屏） |
有效可视区 | 62.10(H) × 110.40(V) mm |

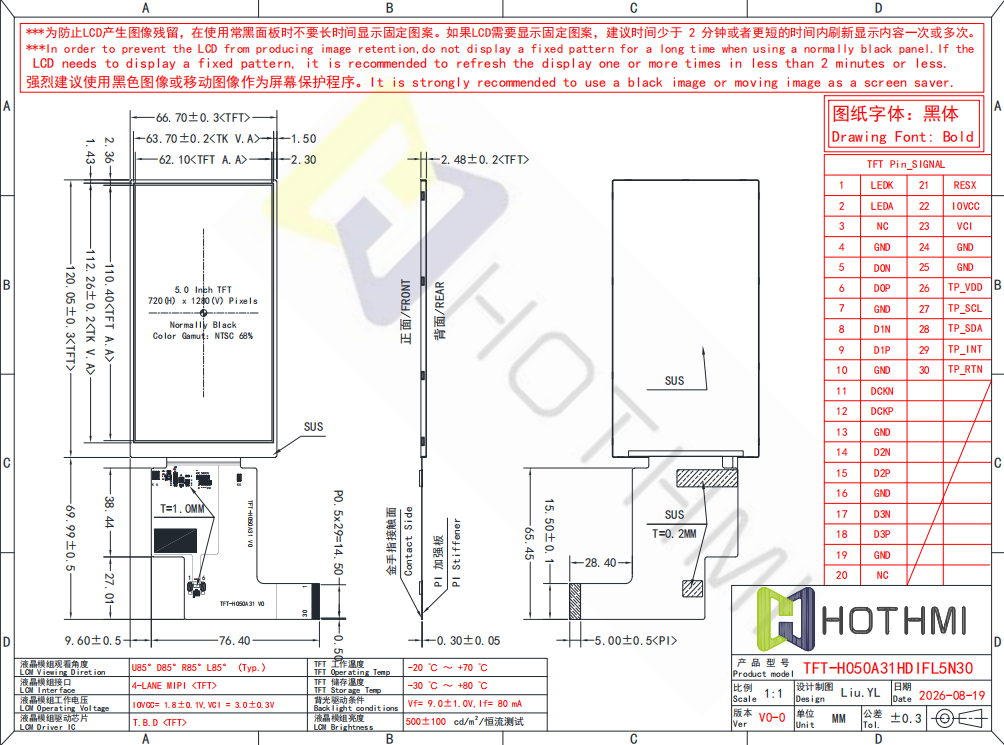

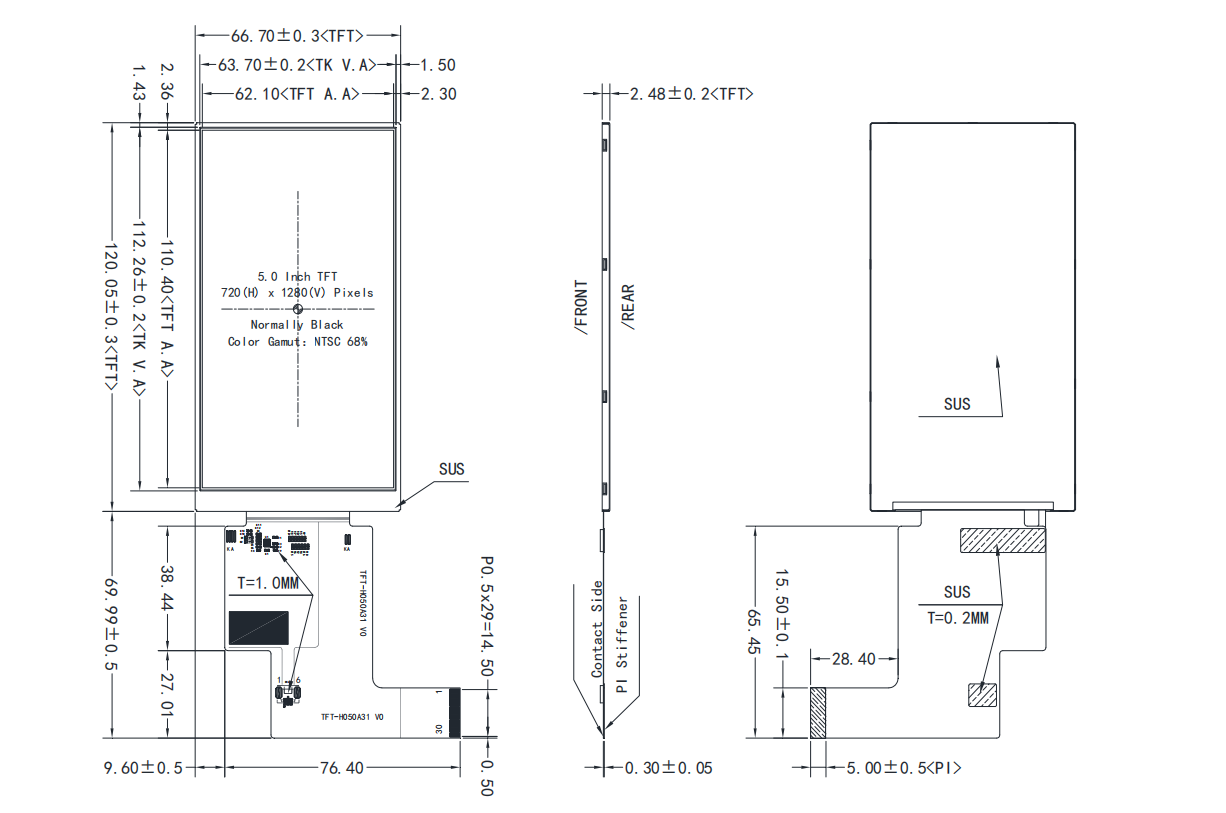

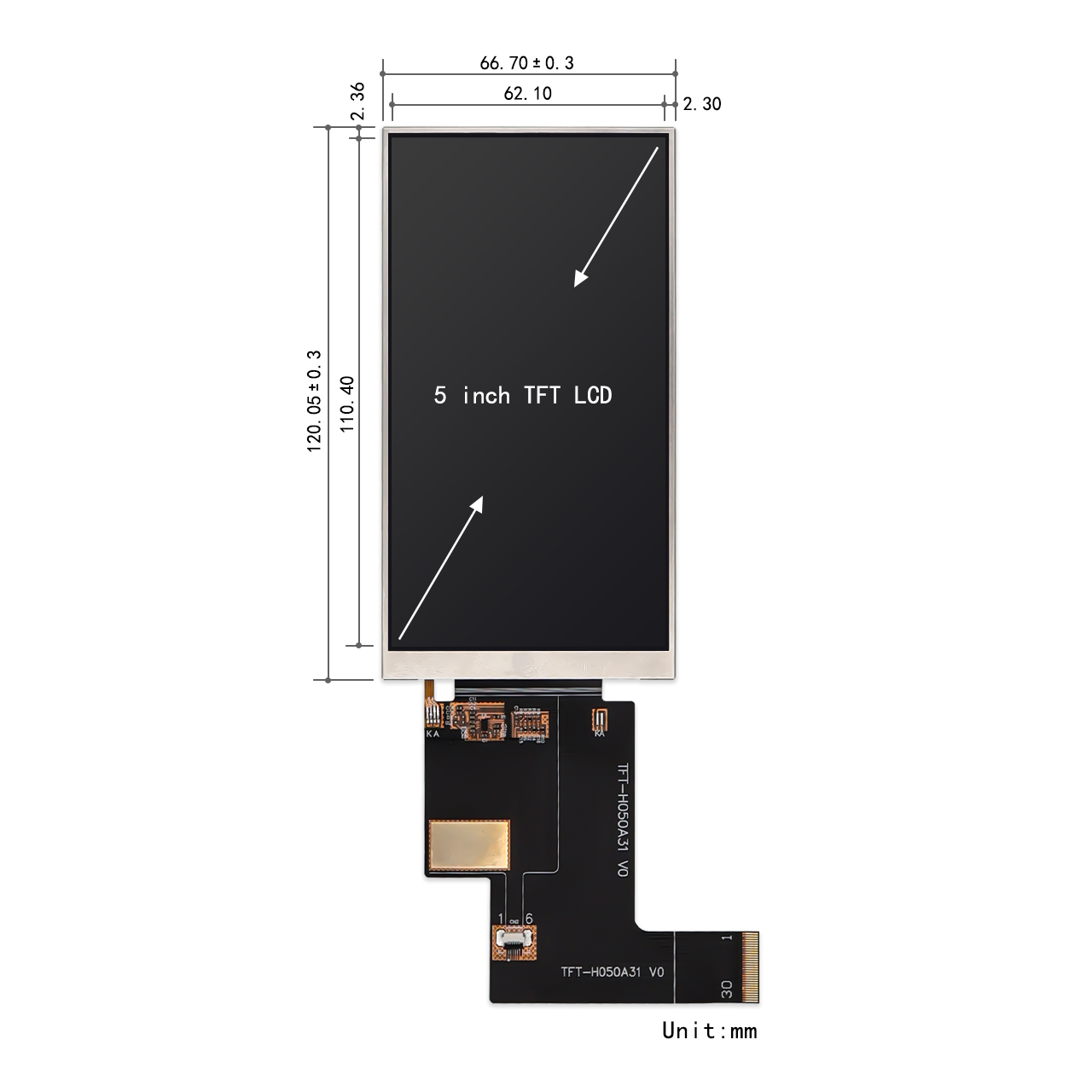

TFT 外形尺寸 | 66.70(H) × 120.05(V) × 2.48(D) mm |
可视角度 | IPS 全视角上下左右全 85° |
对比度 | 典型 1200:1（最小 900:1） |
色域 | NTSC 68%（典型） |
响应时间 | 典型 25ms（最大 35ms） |
显示接口 | 4 Lane MIPI DSI，30Pin FPC |
工作温度 | -20℃ ~ +70℃ |
储存温度 | -30℃ ~ +80℃ |
环保 | RoHS 合规 |
车载智能仪表：工程机械、新能源汽车、农机中控显示屏，竖屏高清布局，IPS 全视角驾驶位观看清晰，宽温适应车内极端环境。
手持智能终端：工业 PDA、物流扫码枪、户外检测仪，MIPI 接口省引脚，高亮屏户外可视，可按需选配触摸。
医疗设备：便携式监护仪、理疗设备、检测仪器，高色彩还原，IPS 全视角多人观测。
工控人机界面：小型 PLC 显示终端、自动化控制面板、智能家居中控，高清 UI 显示流畅。
嵌入式开发：RK3566/3588、全志、STM32H7 开发板配套显示屏，MIPI 接口资料齐全，调试简单。
Q1：IPS 全视角和普通屏有什么区别？
A：TFT-H050A31HDIFL5N30采用 IPS 全视角面板，上下左右可达到典型 85° 可视角度。普通 TN 面板一旦偏离正面视角，容易出现色彩偏移、画面发白、对比度大幅下降；而 IPS 面板分子横向排布，大角度倾斜观看时依旧保持色彩一致性、对比度衰减很小。
在车载仪表、手持设备、多人同时观测设备场景，不管是俯视、仰视、左右侧看，图像颜色、明暗不会失真，避免因观看角度造成读数误判，非常适合工业、车载对多角度显示有要求的设备。
Q2：可以做哪些定制？
A：支持 FPC 长短修改、背光亮度调整、面板丝印、电容 / 电阻触摸贴合、铁框定制。
现货库存：标准款长期常备库存，批量交期稳定，小试样快速发货。
试样支持：免费原厂规格书、机械尺寸图纸。
定制服务：背光亮度调整、FPC 改型、面板丝印、触摸配置更换（电容 / 电阻）、结构开孔定制。
