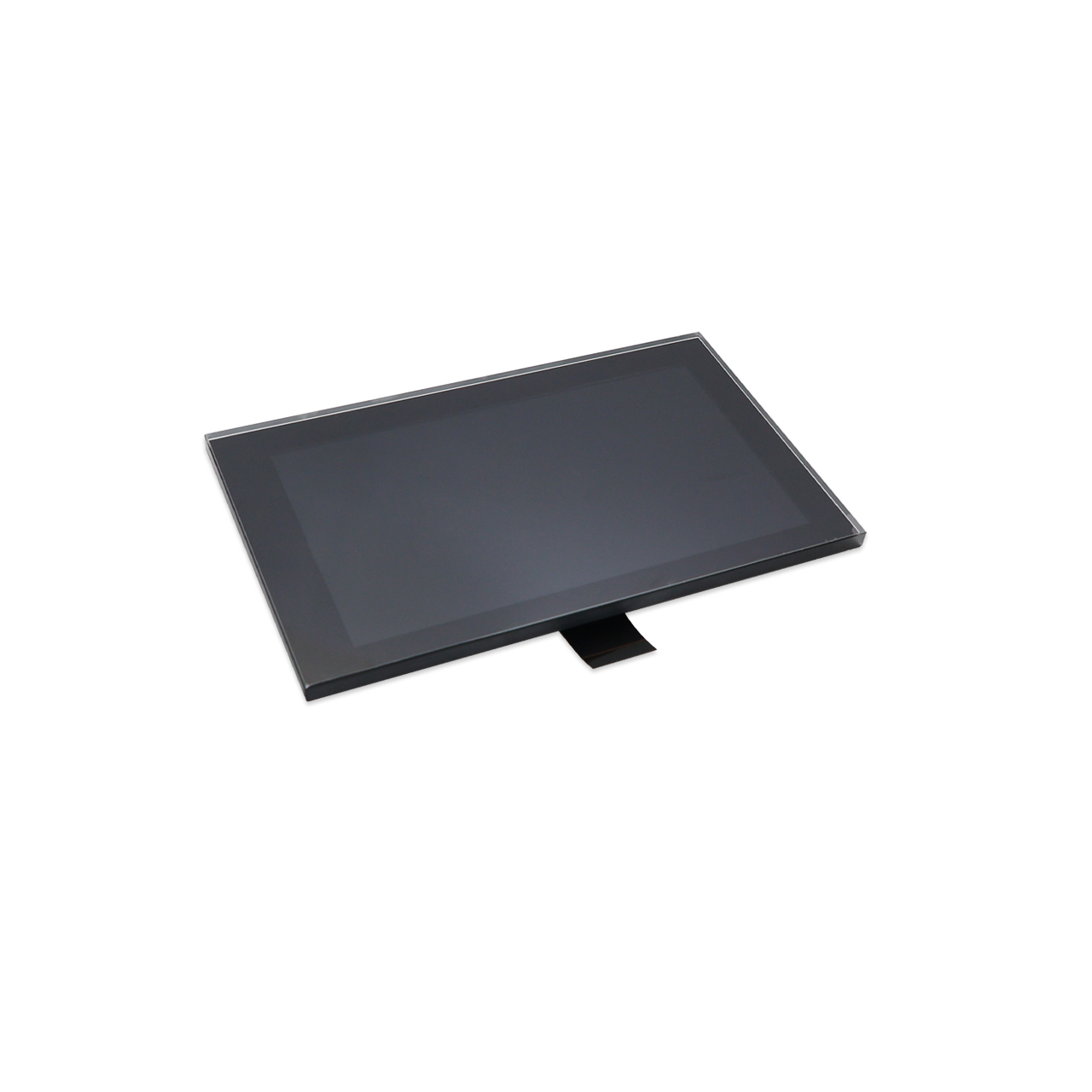

5.0寸电容触摸TFT液晶显示屏720×1280 MIPI接口IPS全视角 TFT-H050A31HDIFL5C30

鑫洪泰TFT-H050A31HDIFL5C30是5.0寸电容触摸TFT液晶显示屏，720 (H)×1280 (V) 竖屏分辨率，4 Lane MIPI DSI 高速接口，整机 OCA 光学全贴合电容触摸，触摸驱动 IC 型号 ILI2511A-B000，支持 IIC、USB 双接口通讯；IPS 85° 四向全视角，500cd/m2 高亮背光，1200:1 典型对比度，NTSC 68% 色域，-20~70℃工业宽温，广泛用于手持设备、车载仪表、便携医疗、工控触摸人机界面。

一、720×1280 竖屏高清 IPS 全视角色彩均匀

这款5.0寸电容触摸TFT液晶显示屏采用 a Si TFT RGB，有效可视区 62.10 (H)×110.40 (V) mm；IPS 面板实现上下左右典型 85° 可视角度（CR＞10），多角度倾斜观看色彩保持一致，不会发白、色偏，车载、多人观测场景读数稳定；NTSC 68% 广色域，典型 1200:1 高对比度，暗部细节层次分明，工业 UI、数据图表显示效果优秀。

二、4 Lane MIPI 高速接口 30Pin FPC 集成显示 + 触摸信号

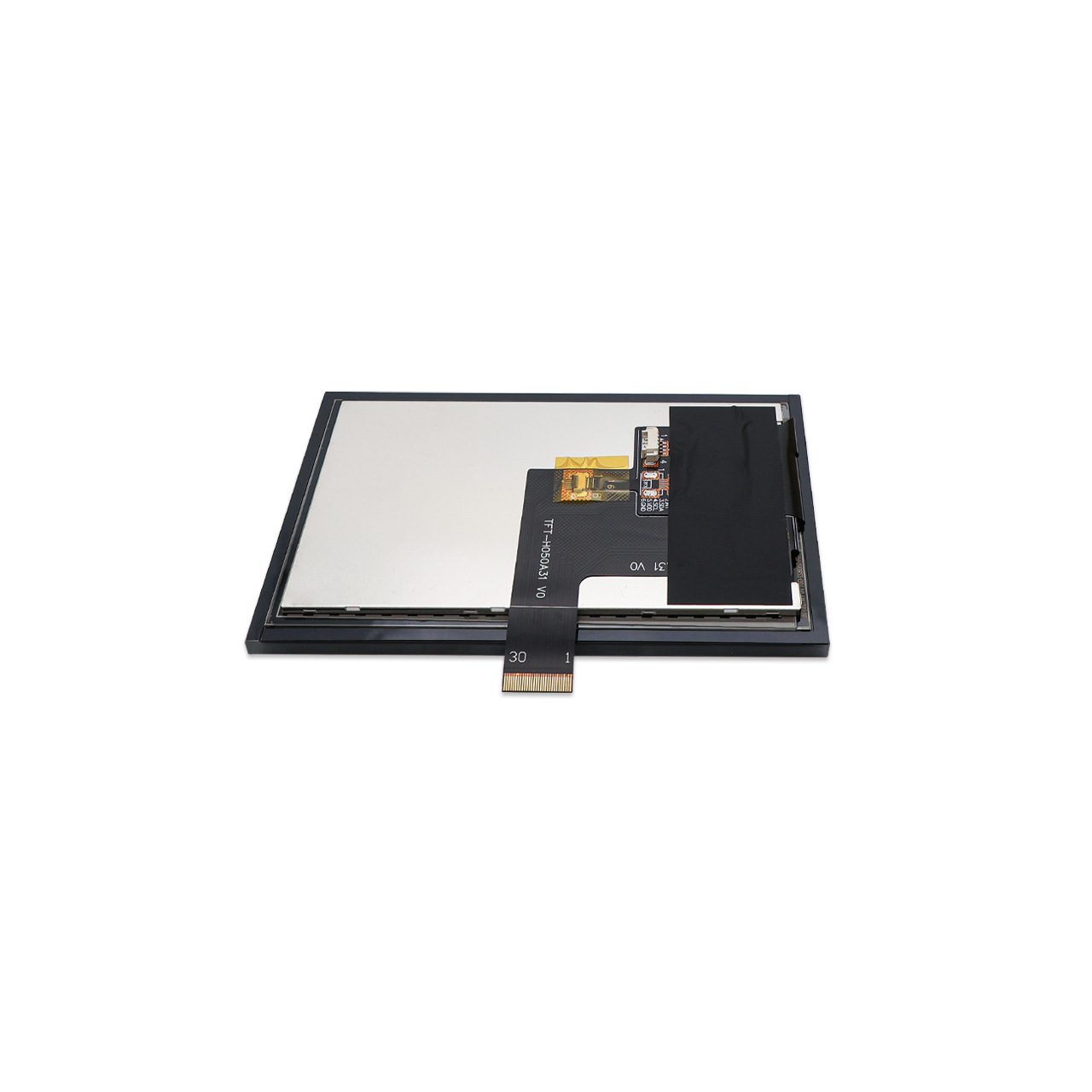

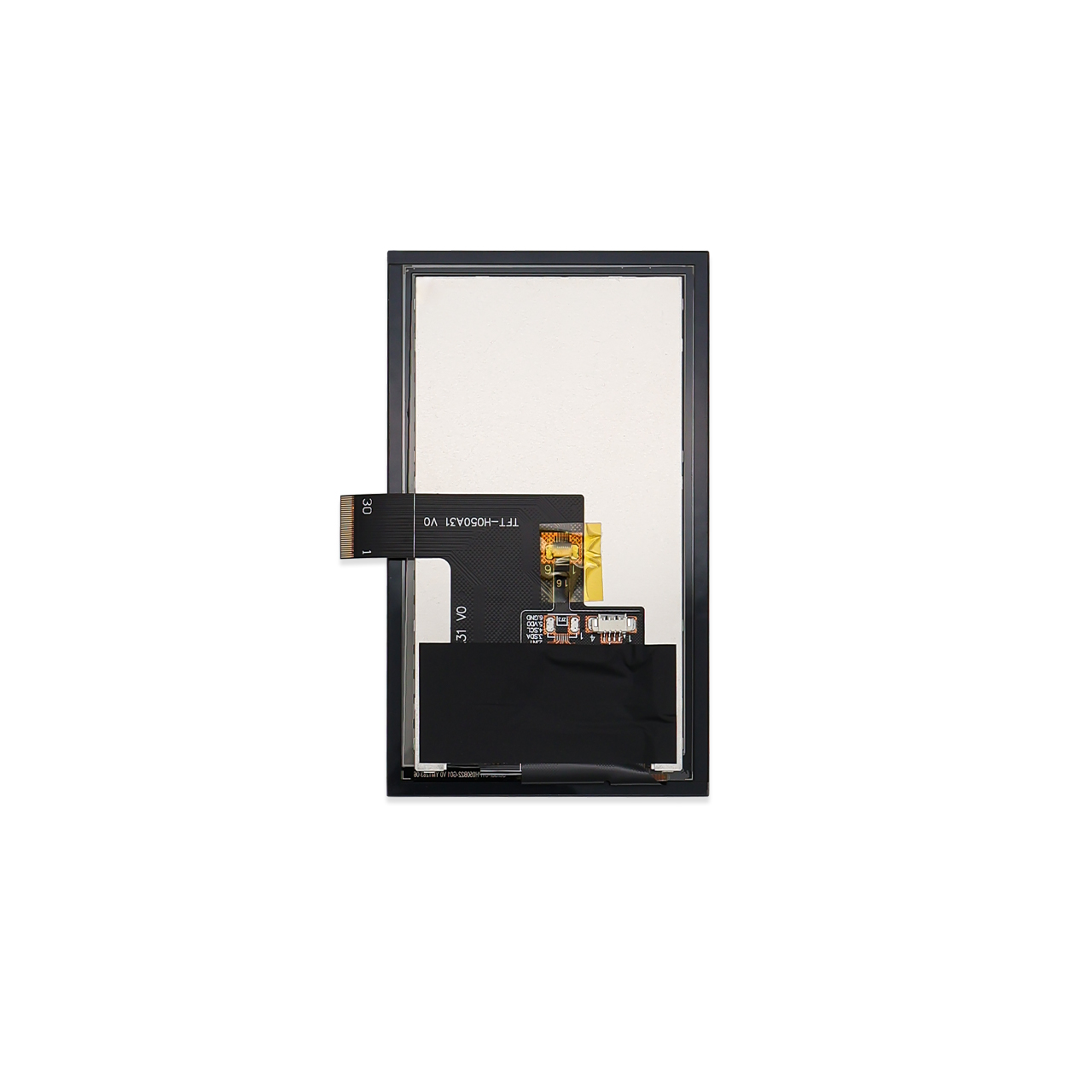

该5.0寸电容触摸TFT液晶显示屏采用 4 Lane MIPI DSI 高速串行显示接口，30Pin FPC 排线同时引出 LCD 显示、电容触摸全部信号；显示部分适配 RK3566/RK3588、全志、STM32H7 等带硬件 MIPI DSI 控制器主控；触摸芯片 ILI2511A-B000，支持 IIC、USB 两种通讯模式，最多支持 10 点触控，支持湿手、薄手套操作；OCA 光学全贴合工艺消除显示屏与触摸板之间空气夹层，减少反光、提升抗振抗凝露能力，适合手持震动设备。

三、500cd/m2 高亮背光 25ms 快速响应

白光 LED 背光典型亮度 500cd/m2，背光典型电压 9.0V，典型电流 80mA，LED 寿命典型 30000 小时；该5.0寸电容触摸TFT液晶显示屏支持PWM引脚软件调光，可根据环境亮度动态调节背光功耗；典型 25ms 响应时间，动态画面无拖影；常黑 (NB) 面板，黑色画面纯净；规格书明确提醒：静态固定画面建议 2 分钟内刷新，规避图像残影风险。

四、电容触摸的核心优点

1、触控体验灵敏流畅，支持多点触控

5.0寸电容触摸TFT液晶显示屏搭载 ILI2511A-B000 电容触摸芯片，支持同时触控，手势滑动、缩放、拖拽操作响应迅速；只需手指皮肤轻触即可触发，无需用力按压，对比电阻屏操作手感顺滑，适合频繁交互的人机界面。

2、支持湿手、薄手套操作，环境适应性强

电容触摸支持湿手、普通薄手套下正常触控，在工地、车载、野外等复杂作业环境，手上带汗水、少量污渍依然可以稳定识别触摸指令，相比电阻屏对操作条件宽容度更高。

3、表面硬度高，耐磨使用寿命长

触摸盖板玻璃达到6H 高表面硬度，抗刮耐磨，日常使用不易划伤；搭配本机 OCA 光学全贴合工艺，触摸层与液晶屏紧密结合，不易因反复按压发生形变，长期使用触摸点位不易偏移，整机使用寿命更长。

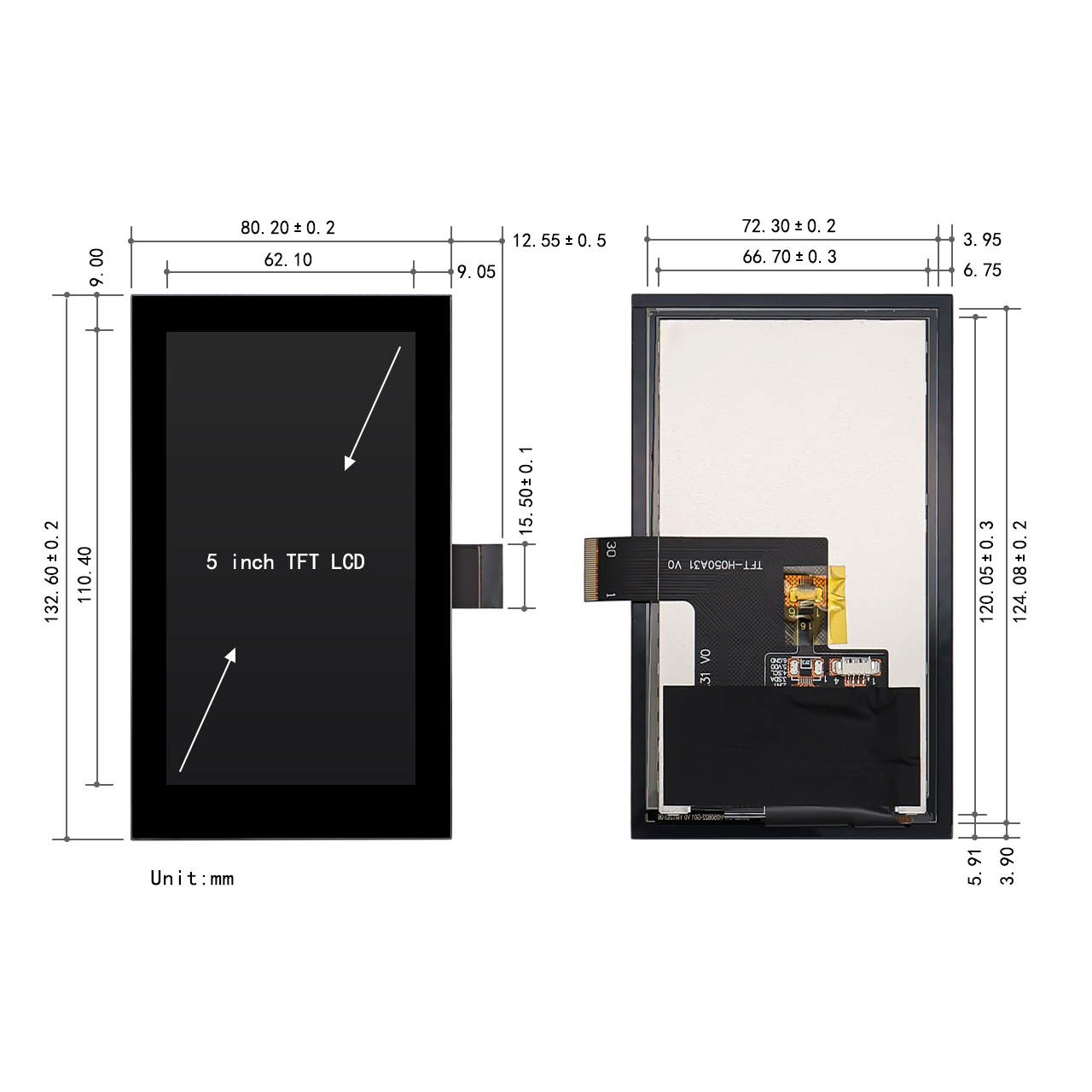

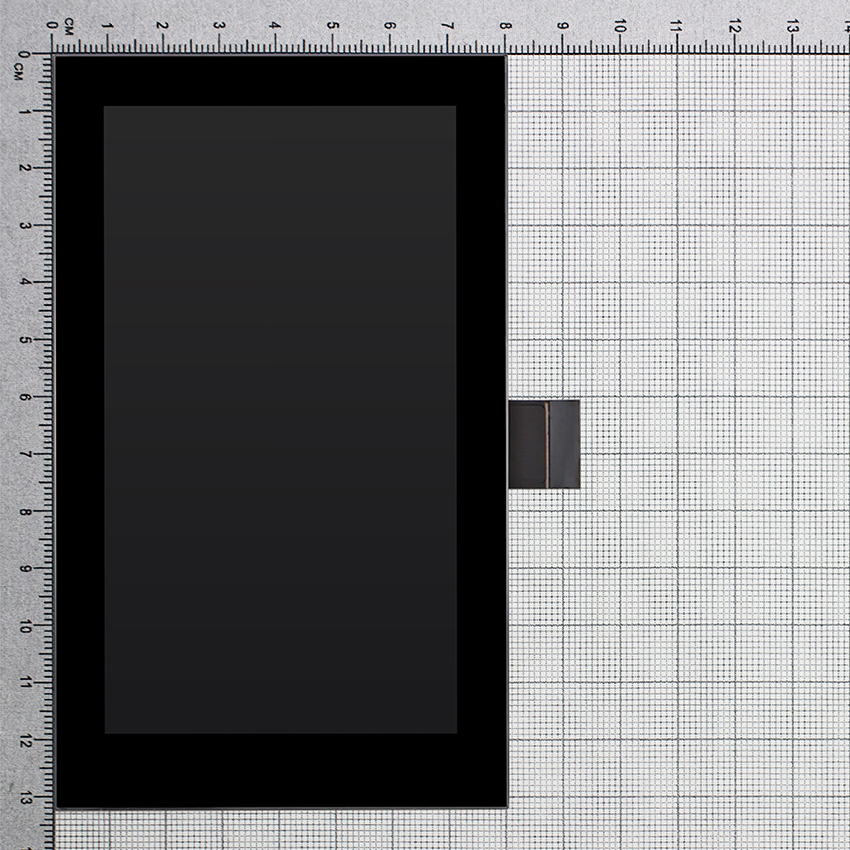

备注：本型号为OCA全贴合CTP版本，整机外形 80.20 (H)×132.60 (V)×8.17 (D) mm；同系列有无触摸裸屏版本TFT-H050A31HDIFL5N30。

TFTH050A31HDIFL5C30 核心参数表

五、5.0寸电容触摸TFT液晶显示屏的典型应用场景

手持工业终端：工业 PDA、野外检测设备、便携式采集仪器，MIPI 省引脚，OCA 全贴合抗水汽，电容触摸交互流畅。

车载工程机械显示：农机、工程车副显示屏，IPS 全视角，宽温适应车内温差，强光环境降低反光。

便携医疗设备：便携式监护、理疗检测设备，多点触摸，色彩还原真实，适合多视角观察。

工控触摸 HMI：小型 PLC 人机面板、智能控制终端，4?Lane MIPI 适配 RK 全志等主流嵌入式平台。

嵌入式开发样机：RK3566/3588、STM32H7 开发板带触摸显示方案，提供初始化与触摸参考代码。

六、5.0寸电容触摸TFT液晶显示屏的常见问答

Q1：IPS 全视角和普通屏有什么区别？

A：TFT-H050A31HDIFL5C30采用 IPS 全视角面板，上下左右可达到典型 85° 可视角度。普通 TN 面板一旦偏离正面视角，容易出现色彩偏移、画面发白、对比度大幅下降；而 IPS 面板分子横向排布，大角度倾斜观看时依旧保持色彩一致性、对比度衰减很小。在车载仪表、手持设备、多人同时观测设备场景，不管是俯视、仰视、左右侧看，图像颜色、明暗不会失真，避免因观看角度造成读数误判，非常适合工业、车载对多角度显示有要求的设备。

Q2：这款触摸版本 OCA 全贴合有什么好处？

A：OCA 光学全贴合消除 LCD 和电容触摸板中间空气层，有效降低屏幕反光，提升强光环境可视效果；同时提高模组整体抗振动、抗凝露能力，户外、手持震动环境不易进水汽积灰；相比框贴方案，画面通透感更好

供货与技术服务

现货库存：TFT-H050A31HDIFL5C30 电容触摸版本常备样品库存；同系列有无触摸版本 TFT-H050A31HDIFL5N30 可供选型。

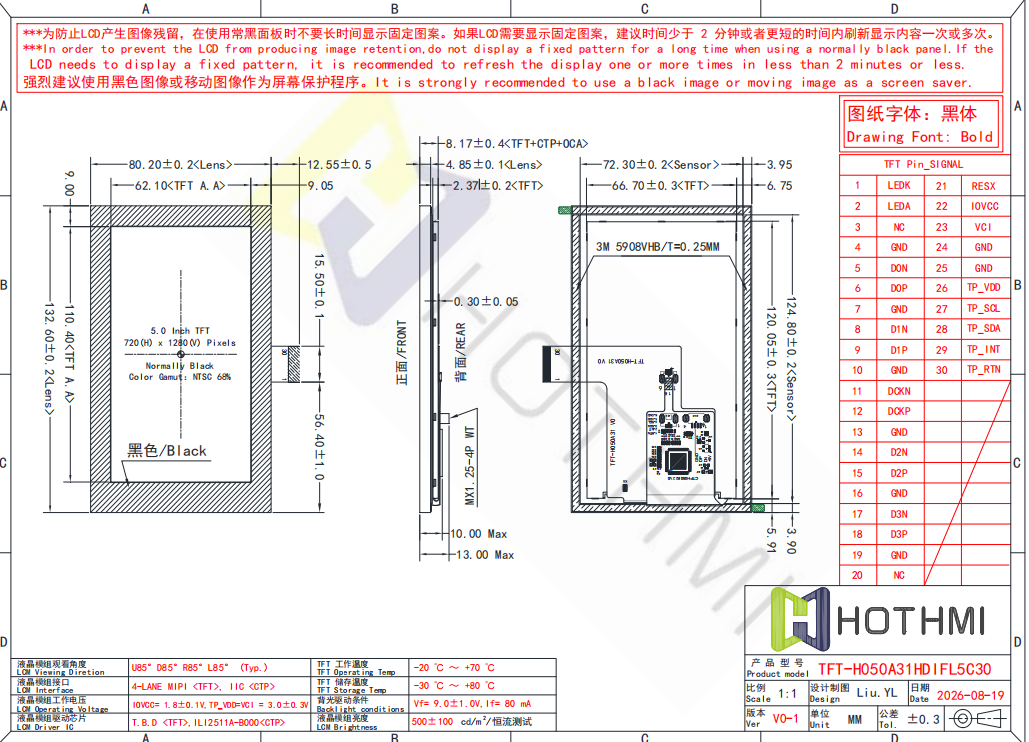

试样资料：原厂 PDF 规格书、机械尺寸图纸、MIPI 时序参数、初始化代码。

定制项目：FPC 长度修改、背光亮度调整、盖板丝印 LOGO、铁框定制、触摸参数微调。

技术支持：MIPI 驱动移植、硬件接线核对、IIC/USB 触摸调试一对一远程协助。

鑫洪泰TFT-H050A31HDIFL5C30，5.0寸电容触摸TFT液晶显示屏，4 Lane MIPI 高速接口，ILI2511A-B000 双接口电容触摸，IPS全视角，500cd/m2高亮，-20~70℃宽温；为手持终端、车载、医疗、工控 HMI 提供完整触摸显示总成。
