类型：TFT模组
显示像素：268×800
外形尺寸(mm) ：30.1×90×3.77
VA尺寸(mm)：3.0
AA尺寸(mm) ：3.0
有效尺寸mm：24.12×72
应用：仪器仪表
视角：IPS全视角
背光/亮度：500cd/m2
引脚：4
接口方式：UART
特殊说明：防静电ESD 8KV
工作温度：-20℃～+70℃
供电电压：5.0V

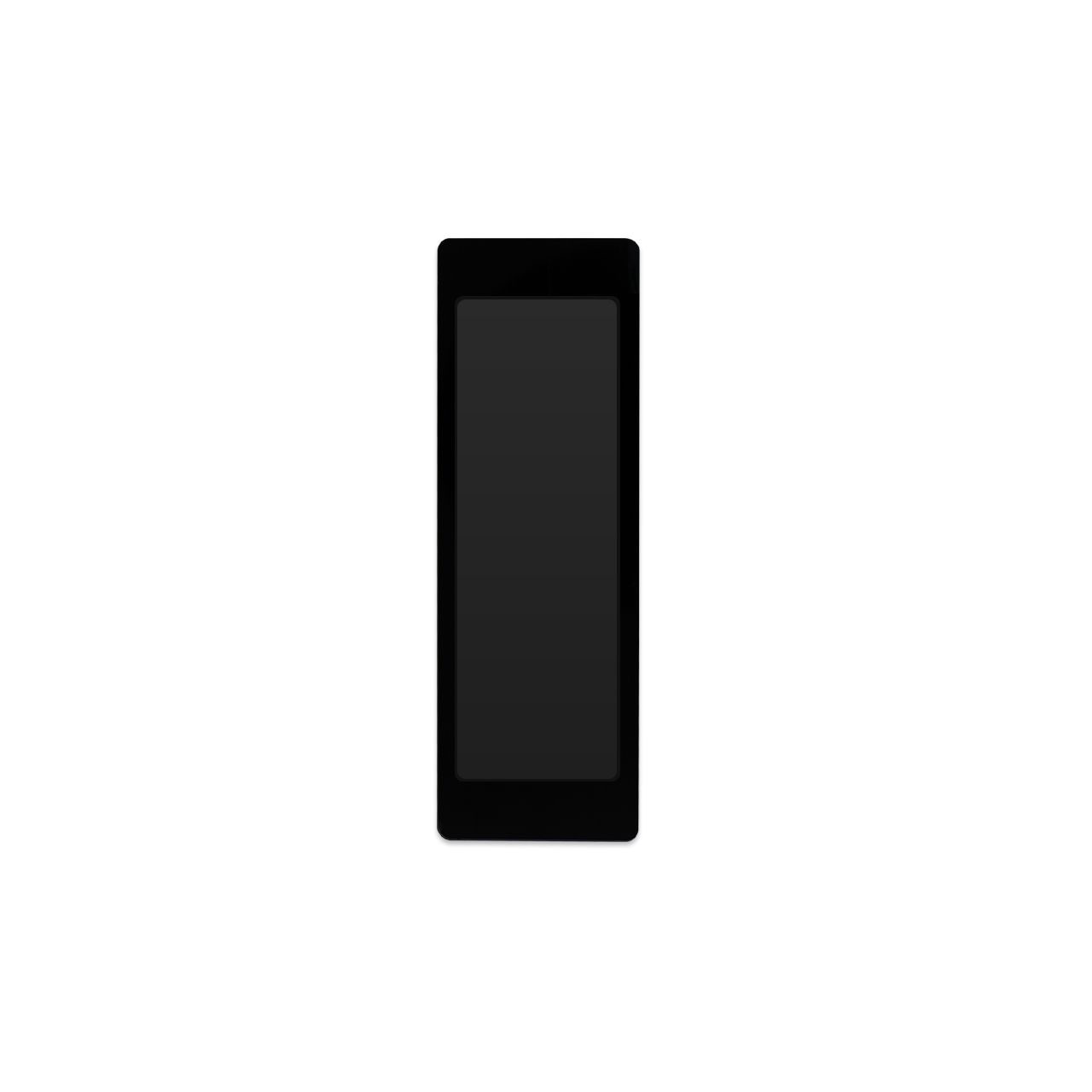

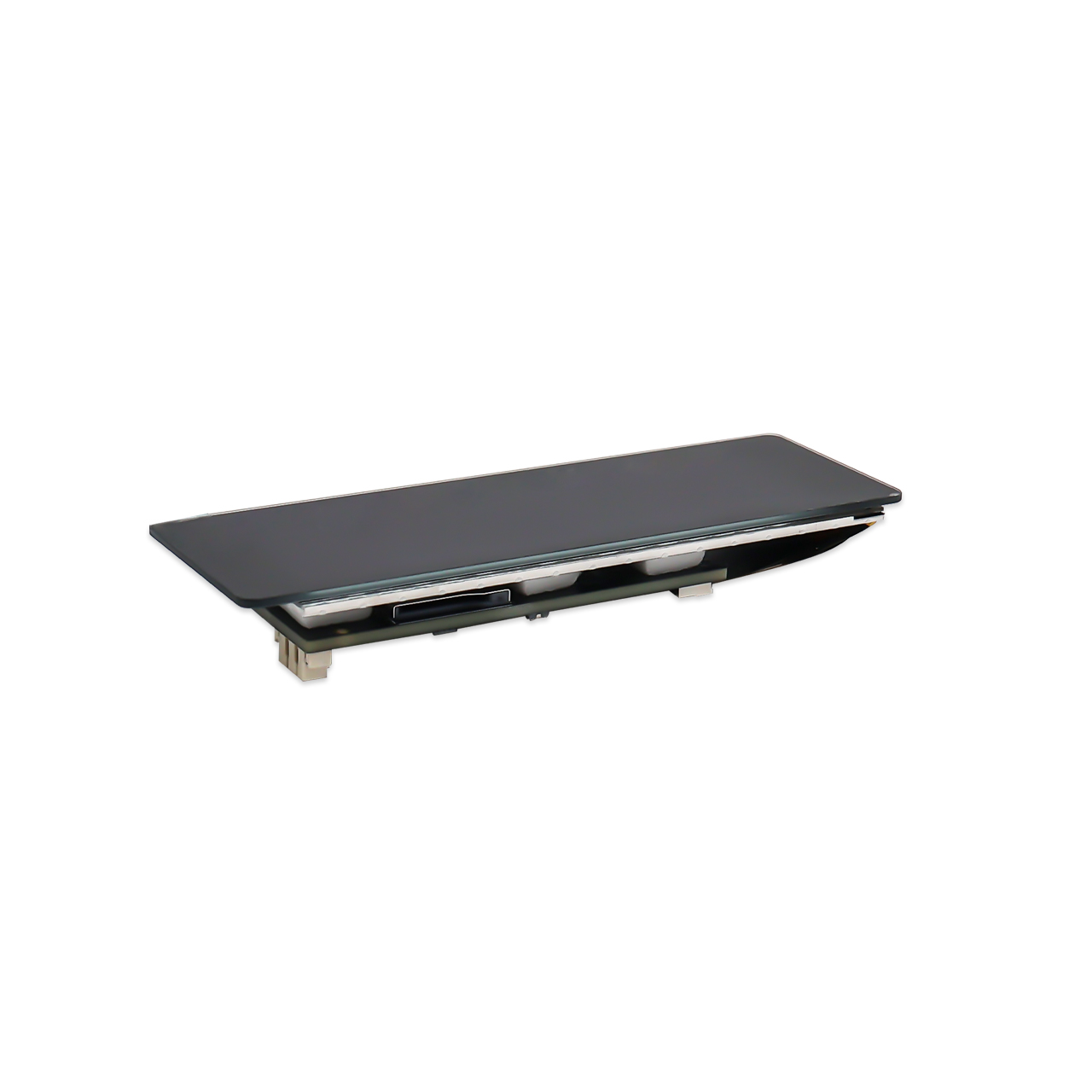

鑫洪泰 HTM-H030W13-UART-A03C 是一款3.0寸UART接口TFT液晶显示模组，自带PCB驱动板，分辨率 268×800，标配电容触摸 CTP；采用 UART 通信接口，5V 单电源供电，内置 128M-Bit 资源存储，支持 TF 卡更新显示资源；IPS全视角设计，典型亮度 500cd/㎡；工业级宽温设计，工作温度覆盖 -20℃~+70℃，专为仪器仪表、工业控制、智能家居等长条型显示场景打造。
3.0寸UART接口TFT液晶显示模组为 3.0 寸竖长条型 TFT 液晶屏，分辨率 268×800，像素排布紧凑，适合显示多行参数、菜单列表等信息；采用常黑显示模式，色域覆盖 NTSC 60%，色彩还原自然；典型亮度 500cd/㎡，画面清晰醒目，工业环境下可视性好；全视角设计，上下左右可视角度均达 80°，大角度观看画面无偏色、无明显对比度下降，适配多角度安装与观看需求。
UART (TTL) 接口：板载标准 TTL 电平串口，可直接对接单片机、工控主控设备，实现显示数据传输与触摸信息上传；

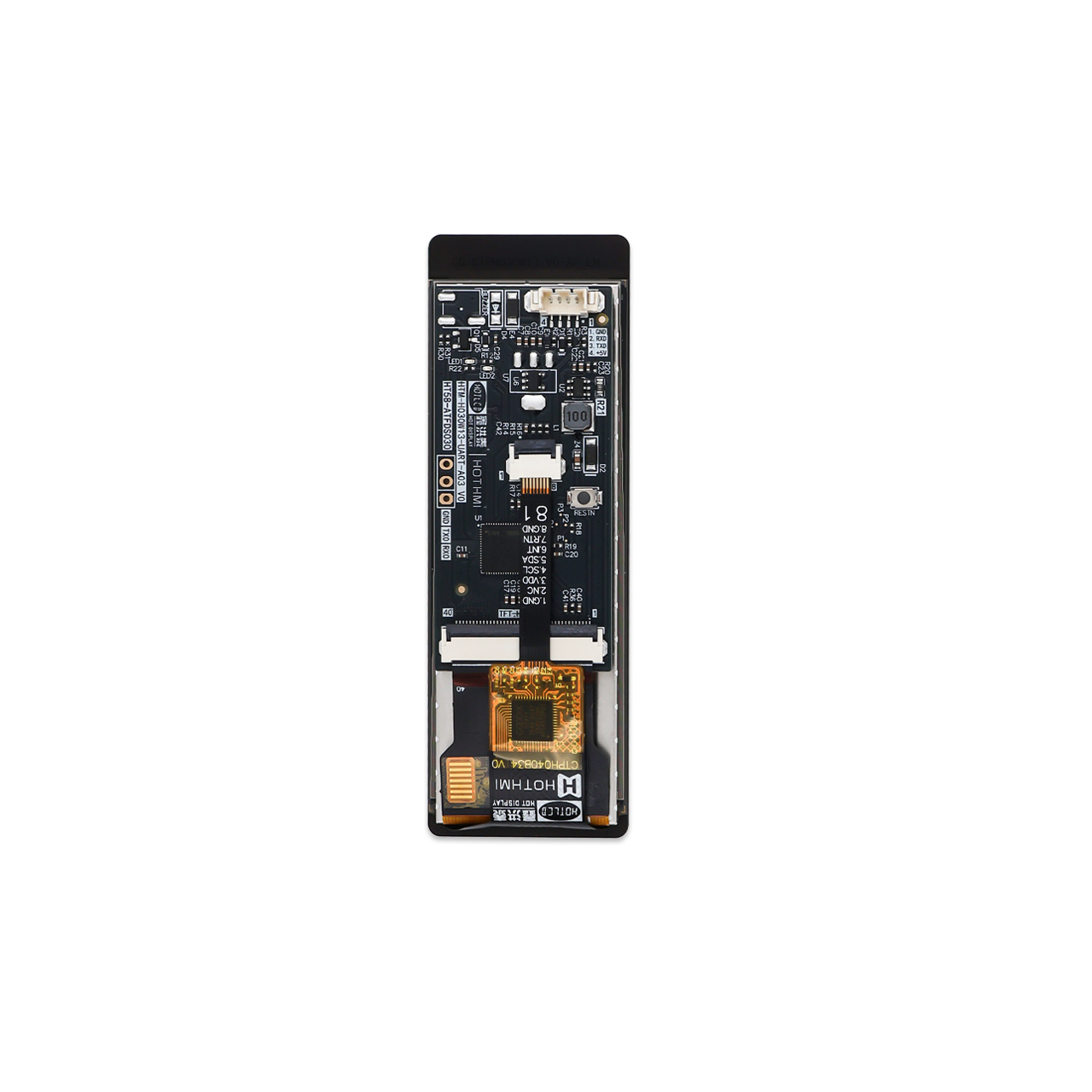

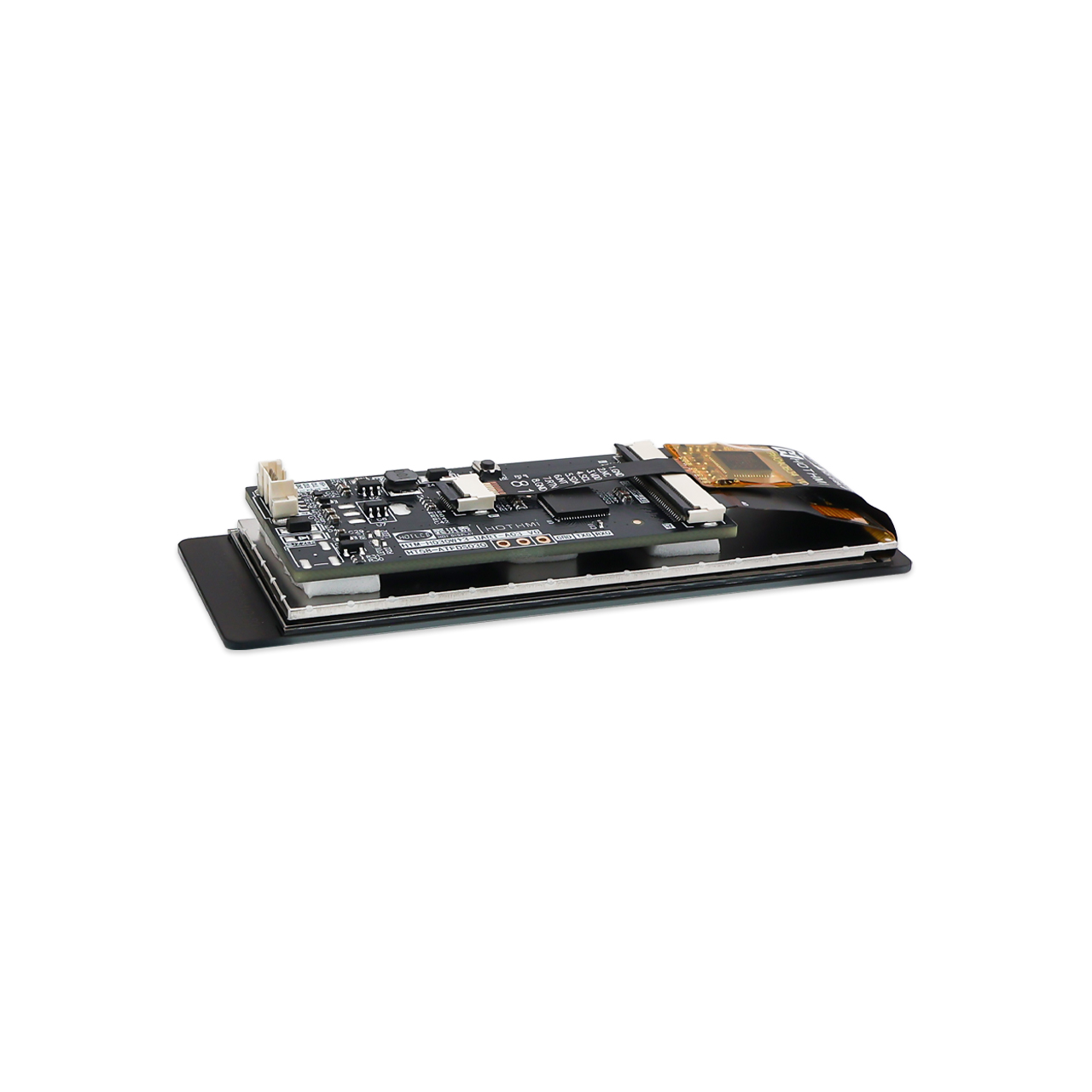

自带 PCB 驱动板：集成显示驱动电路与接口电路，无需额外设计驱动底板，接线即可使用，集成度高、嵌入便捷；
128M-Bit Flash 存储：内置 128M-Bit Flash 存储空间，可存放字库、图标、图片等显示资源；
TF 卡资源更新：支持 TF 卡本地更新显示资源与固件，无需专用仿真器，现场升级维护便捷。
标配电容触摸 CTP，支持多点触控检测，触摸响应灵敏、操作流畅；支持手势滑动、点击等交互操作，适合参数设置、菜单选择、数据录入等人机交互场景；触摸面板与液晶屏全贴合，透光率高，显示效果清晰无眩光。
宽温设计：工作温度 -20℃~+70℃，储存温度 -30℃~+80℃，适应室内外多数工业工况，低温环境下仍可正常启动显示；
5V 单电源供电：标准 DC 5V 供电，无需多路电源，外围电路设计简单，适配多数工业设备供电系统；
防残影优化：针对常黑面板做残影优化设计，建议定期刷新画面或使用动态屏保，延长屏幕使用寿命。

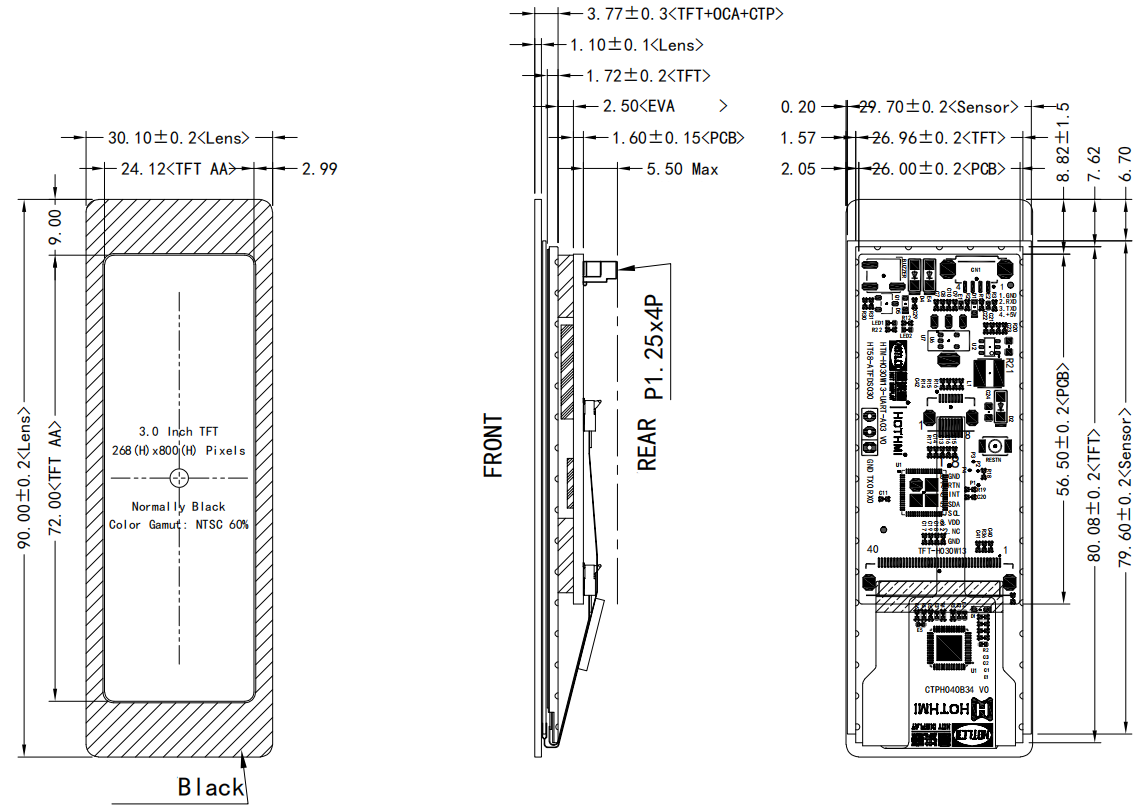

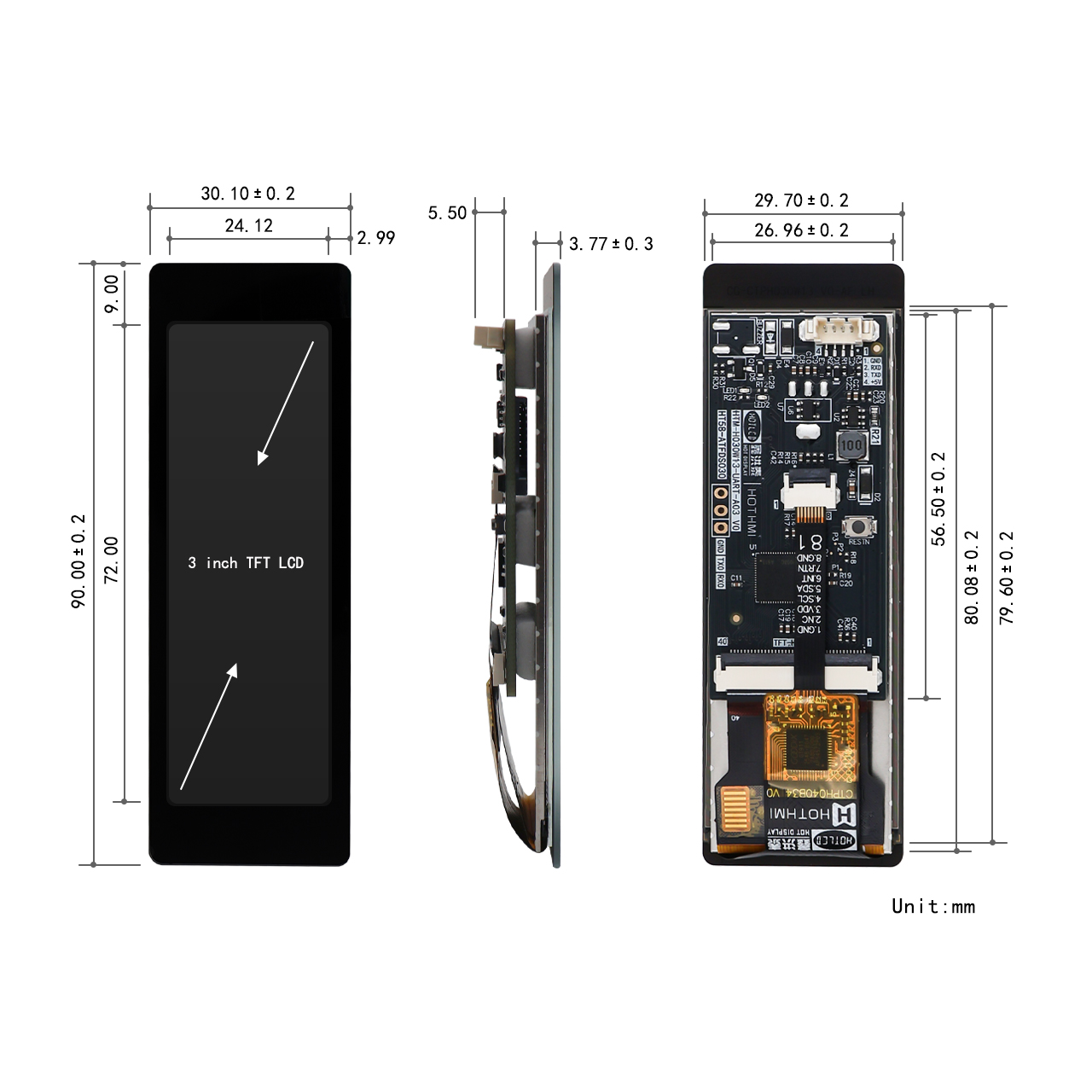

3.0寸UART接口TFT液晶显示模组整体为竖长条型结构，PCB 尺寸小巧，适配狭窄空间安装；视窗与 AA 区尺寸匹配标准长条开孔，便于嵌入设备面板、仪器壳体、控制柜侧面等位置。
参数分类 | 规格详情 |
|---|---|
产品型号 | HTM-H030W13-UART-A03C |
产品类型 | TFT 液晶显示模组 |
屏幕尺寸 | 3.0寸竖长条型 |
分辨率 | 268(H) × 800(V) |
显示模式 | 常黑模式（Normally Black） |
色域 | NTSC 60% |
典型亮度 | 500 cd/㎡ |
可视角度 | U80°/D80°/L80°/R80° 全视角 |
触摸类型 | 电容触摸（CTP） |
通信接口 | UART(TTL) |
内置存储 | 128M-Bit Flash |
资源更新 | TF 卡本地更新 |
供电电压 | DC 5V（典型值） |
工作温度 | -20℃ ~ +70℃ |
储存温度 | -30℃ ~ +80℃ |

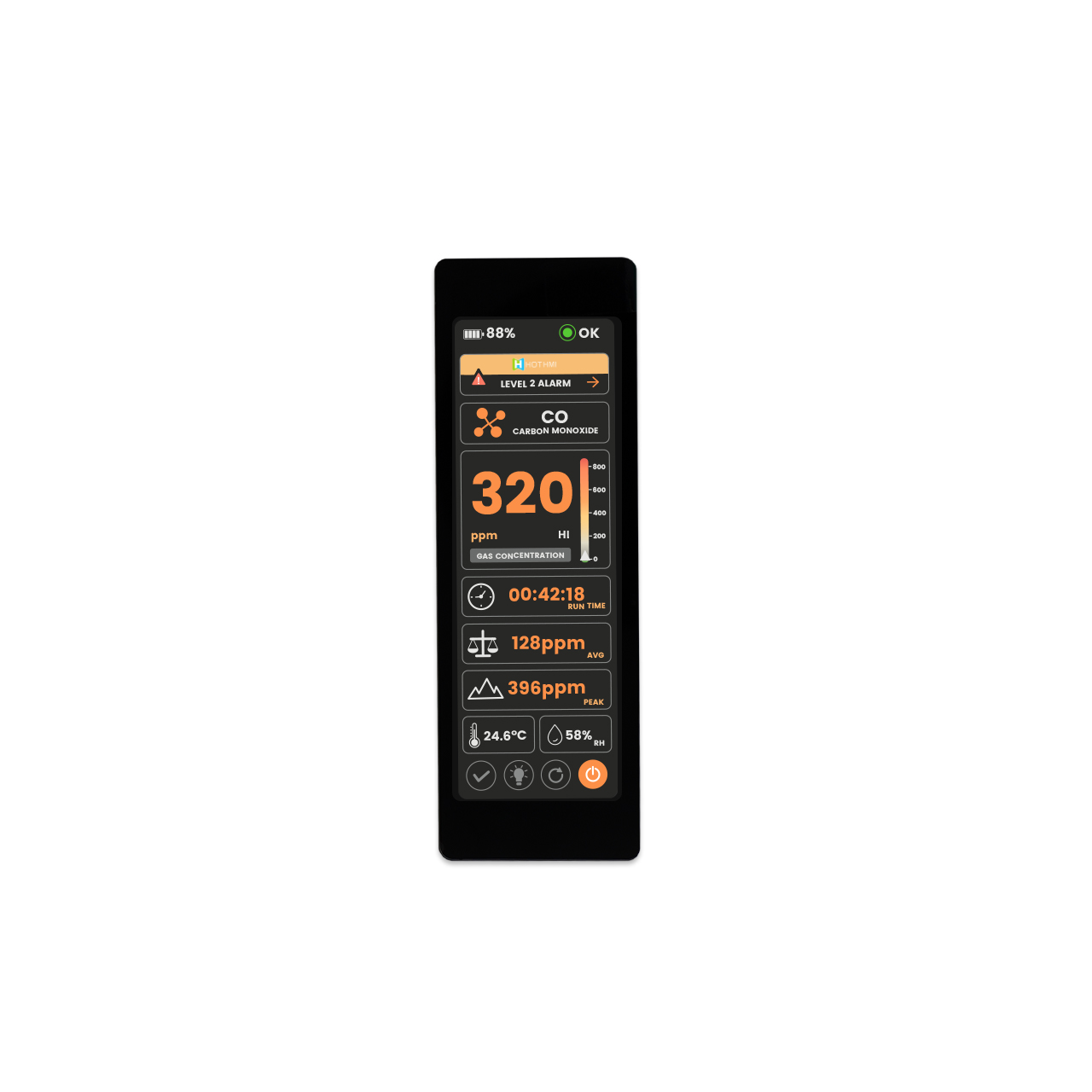

工业仪器仪表：检测设备、数显仪表、分析仪器的长条状态显示、参数读数显示。
工业控制设备：控制柜侧面显示、设备状态条屏、流水线数据指示条。
智能家居与楼宇：智能开关面板、温控器、新风控制器长条显示界面。
医疗与实验室设备：小型检测仪器、实验设备的参数与状态显示。
自助终端设备：售货机、充电桩、门禁设备的侧边状态提示屏。
Q1：HTM-H030W13-UART-A03C是带 PCB 的完整模组吗？还需要自己做驱动板吗？
A：是自带 PCB 驱动板的模组，板载驱动电路与接口电路，无需额外设计驱动底板，接线供电即可开发使用。
Q2：显示资源怎么更新？
A：支持 TF 卡本地更新，将显示资源、固件文件存入 TF 卡插入即可升级，无需专用仿真器，现场维护便捷。
现货库存：HTM-H030W13-UART-A03C 常备样品库存，支持小批量试样与大批量订单。
试样资料：规格书 PDF、机械尺寸图、引脚定义。
定制项目：亮度调整、接口配置、触摸选型、温度等级、结构定制。
技术支持：硬件接线指导、驱动开发协助、一对一远程调试。
鑫洪泰 HTM-H030W13-UART-A03C 3.0寸UART接口TFT液晶显示模组，268×800分辨率，电容触摸交互，自带 PCB 驱动板，UART 通信 + TF 卡更新，工业宽温竖条设计，为仪器仪表、工业控制、智能终端提供高可靠长条显示解决方案。
