类型：TFT模组
显示像素：800x480

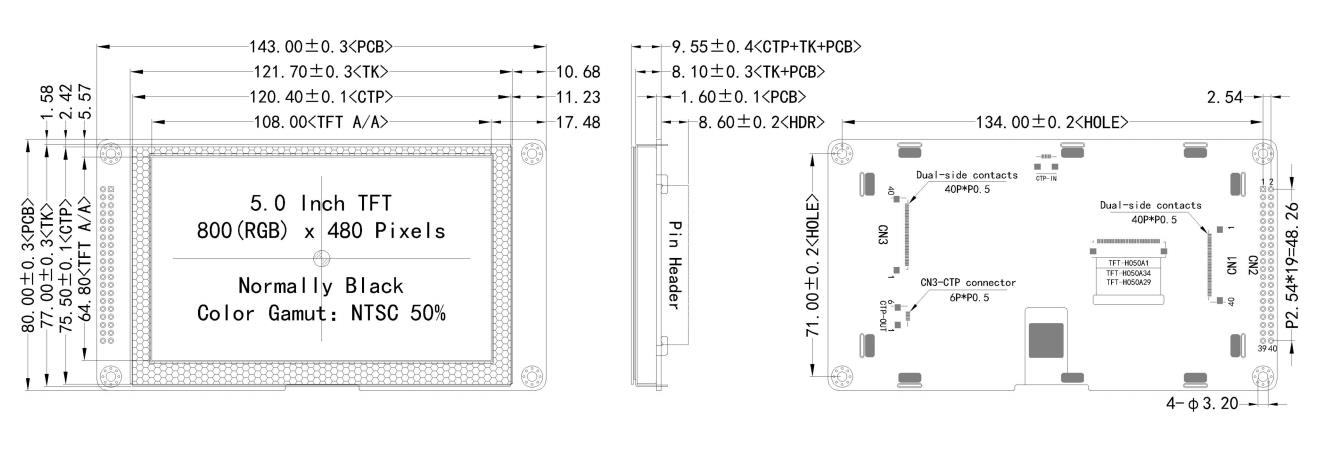

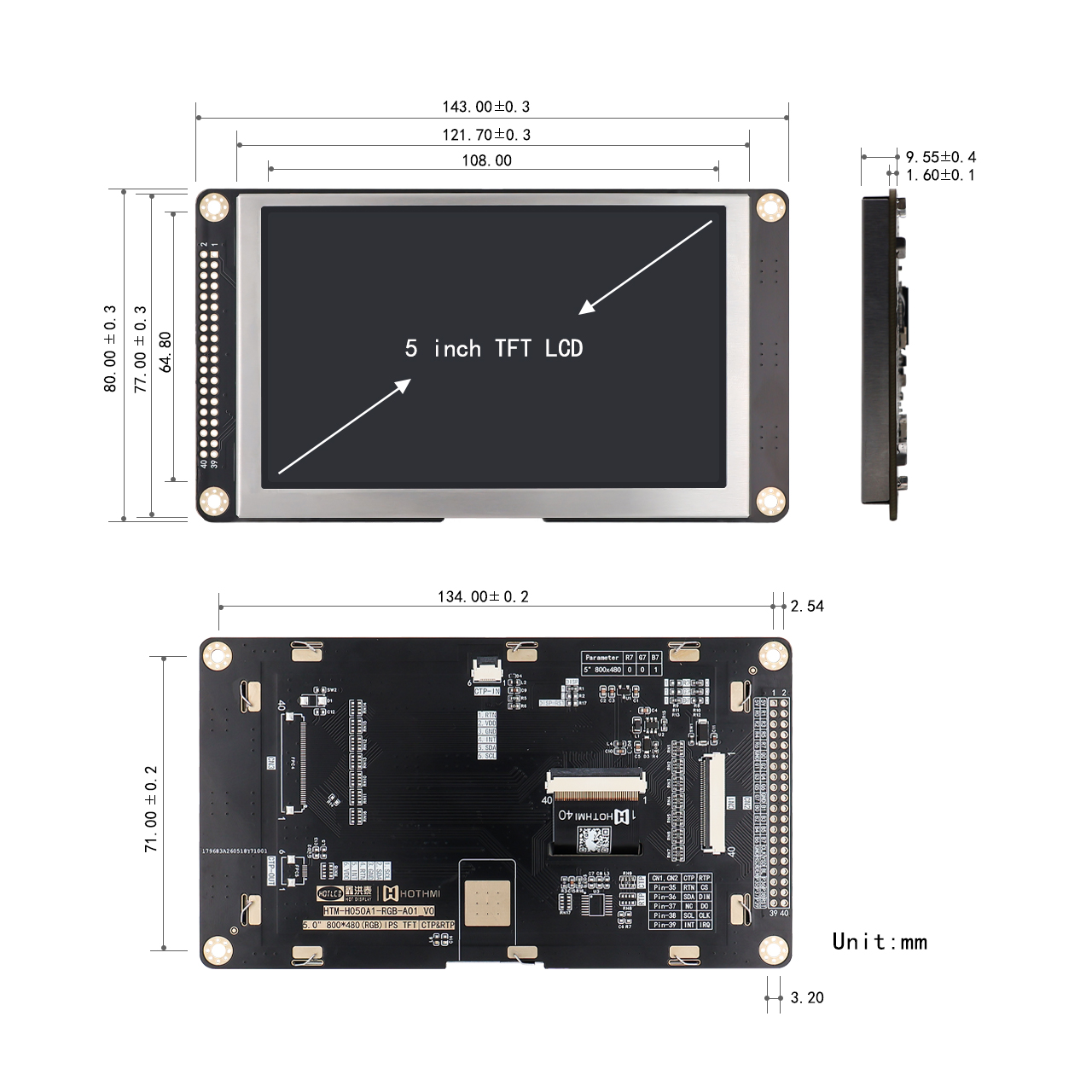

外形尺寸(mm) ：143.0x80.0x9.55
VA尺寸(mm)：5.0
AA尺寸(mm) ：5.0
有效尺寸mm：108.0x64.8
应用：仪器仪表
视角：IPS全视角
背光/亮度：1600cd/m2
引脚：40
接口方式：RGB
特殊说明：防静电ESD 8KV
工作温度：-30~+80℃
供电电压：3.3V
驱动芯片：GT911 <CTP>

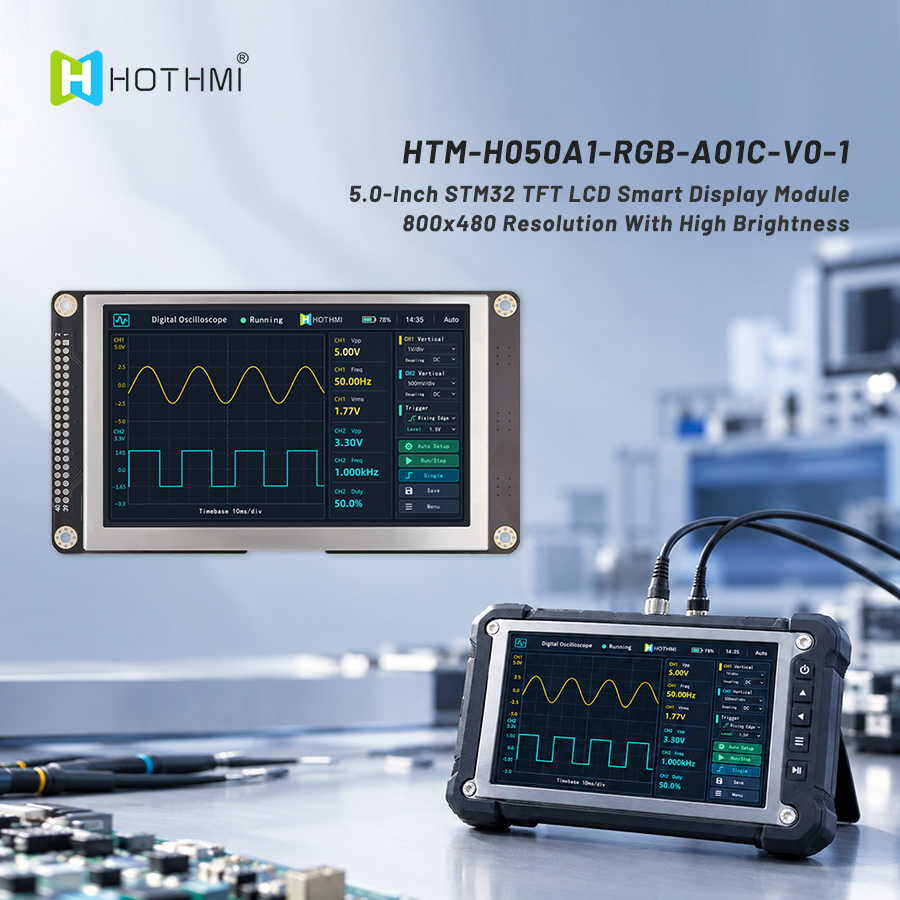

鑫洪泰 HTM-H050A1-RGB-A01系列是一款5.0寸STM32高亮度TFT LCD显示模组，分辨率 800 (H)×480 (V)，RGB接口；模组自带完整 PCB 驱动板，板载背光升压电路与抗干扰防护电路；配备不锈钢铁框固定，结构牢靠抗震；硬件引脚定义完美匹配正点原子 STM32 系列开发板，无需跳线，直接插接使用；触摸支持多选型：电阻触摸 RTP、电容触摸 CTP；工业超宽温，工作温度-30℃~+80℃，适用于嵌入式开发、仪器仪表、工业 HMI、设备人机交互终端等场景。
HTM-H050A1-RGB-A01系列采用 5.0寸TFT液晶屏，分辨率 800×480，NTSC 50% 色域，常黑显示模式；带电容触摸 CTP 版本典型亮度 1600cd/㎡，带电阻触摸 RTP 版本典型亮度 1400cd/㎡；上下左右全视角可达 80°，大角度观看画面色彩稳定，对比度可达 1200，强光环境可视表现优秀，满足户外与工业设备显示需求。

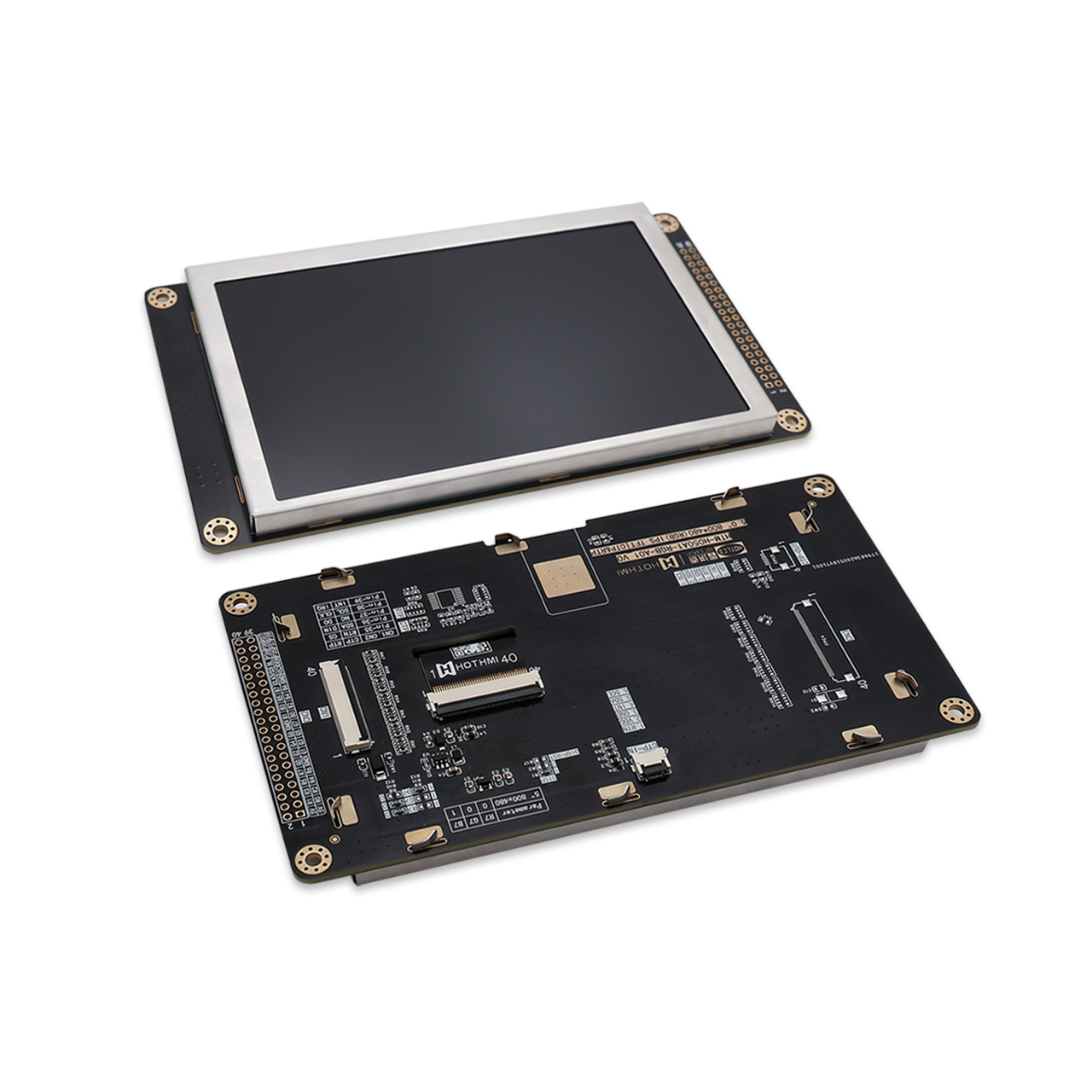

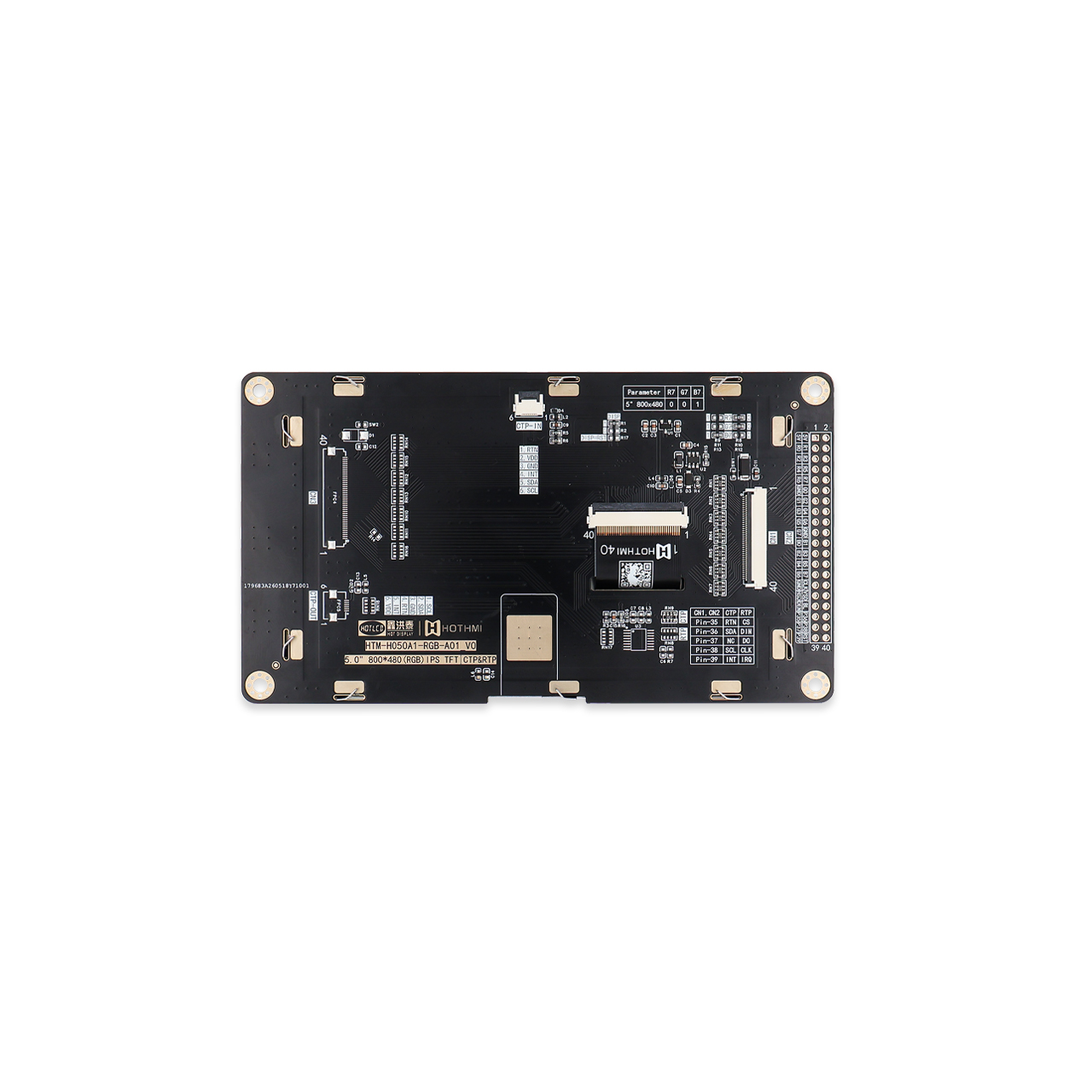

自带 PCB 驱动板：集成背光升压驱动电路、ESD 抗干扰防护电路，用户无需额外绘制驱动底板，外部提供电源即可工作，降低硬件开发工作量。
不锈钢铁框加固结构：铁框包裹屏幕，增强模组抗振动、抗冲击能力，运输、装配过程不易损坏，适合设备内部嵌入式安装。
模组 24-Bit RGB 并行接口引脚定义和正点原子 STM32（F4/F7/H7 系列带 LTDC 控制器）开发板 RGB 屏幕接口一一对应，不用改线、不用跳线，直接插接线缆即可点亮屏幕，大幅缩短嵌入式开发调试周期；支持 DE/SYNC 两种 RGB 工作模式。
RTP 电阻触摸：电阻式触摸，抗干扰强，适合工业恶劣环境；
CTP 电容触摸：GT911 电容触控 IC，最多支持 5 点触控，手势滑动、点击流畅，IIC 通信接口输出触摸信号。
宽温性能：工作温度-30℃ ~ +80℃，储存温度-30℃ ~ +80℃，高低温工况均可正常启动显示；
供电规格：模组主供电 DC 5V；电容触摸部分 3.3V 供电，PCB 板上自带 LDO 降压电路；
防残影提示：本面板为常黑模式，请勿长期静止显示固定画面，建议定时刷新或使用动态屏保，延长屏幕使用寿命。
参数分类 | 规格详情 |
|---|---|
产品型号 | HTM-H050A1-RGB-A01系列 |
产品类型 | 5.0 寸RGB TFT液晶模组 |
屏幕尺寸 | 5.0寸 |
分辨率 | 800(H) × 480(V) |
显示模式 | 常黑模式（Normally Black） |
色域 | NTSC 50% |
典型亮度 | CTP 电容触摸：1600cd/㎡；RTP 电阻触摸：1400cd/㎡ |
可视角度 | U80°/D80°/L80°/R80° 全视角 |
触摸选项 | RTP 电阻触摸 / CTP 电容触摸 |
PCB 内置电路 | 背光升压电路、ESD 抗干扰电路 |
固定结构 | 不锈钢加固铁框 |
工作温度 | -30℃ ~ +80℃ |
储存温度 | -30℃ ~ +80℃ |
嵌入式开发学习：STM32 平台学习评估，LTDC 显示接口实验开发；

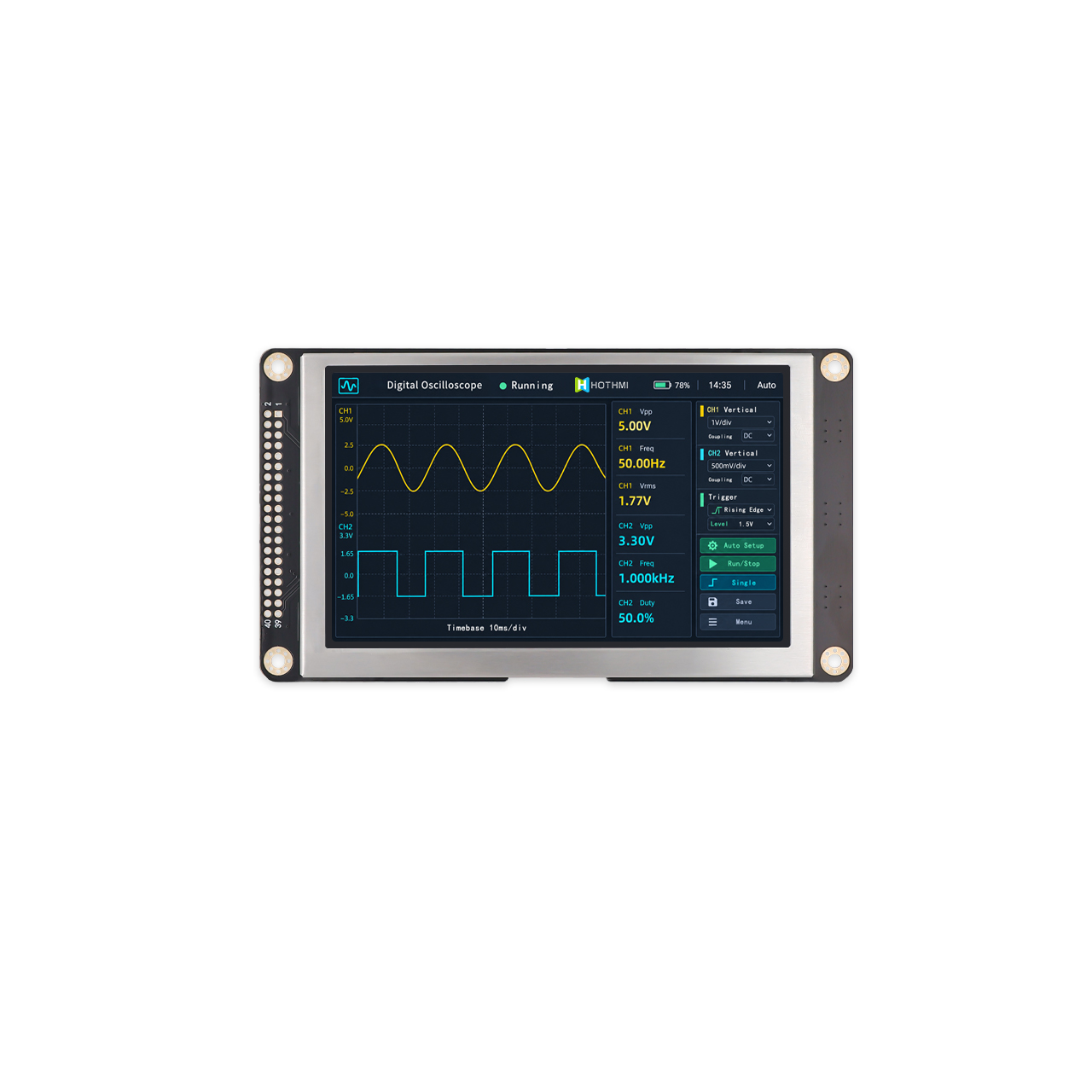

工业仪器仪表：检测设备、数显仪表、工控设备人机界面；
智能控制终端：PLC 配套 HMI、现场控制显示单元；
车载与特种设备：宽温环境下设备状态显示；
医疗与实验室设备：小型检测仪器显示面板。
A：本模组自带 PCB 底板，集成背光驱动电路，无需额外驱动板。主控端输出 24bit RGB 信号即可驱动，引脚适配 STM32 等嵌入式 MCU，直接对接使用。
现货库存：HTM-H050A1-RGB-A01系列常备样品库存，支持小批量试样以及大批量订单。

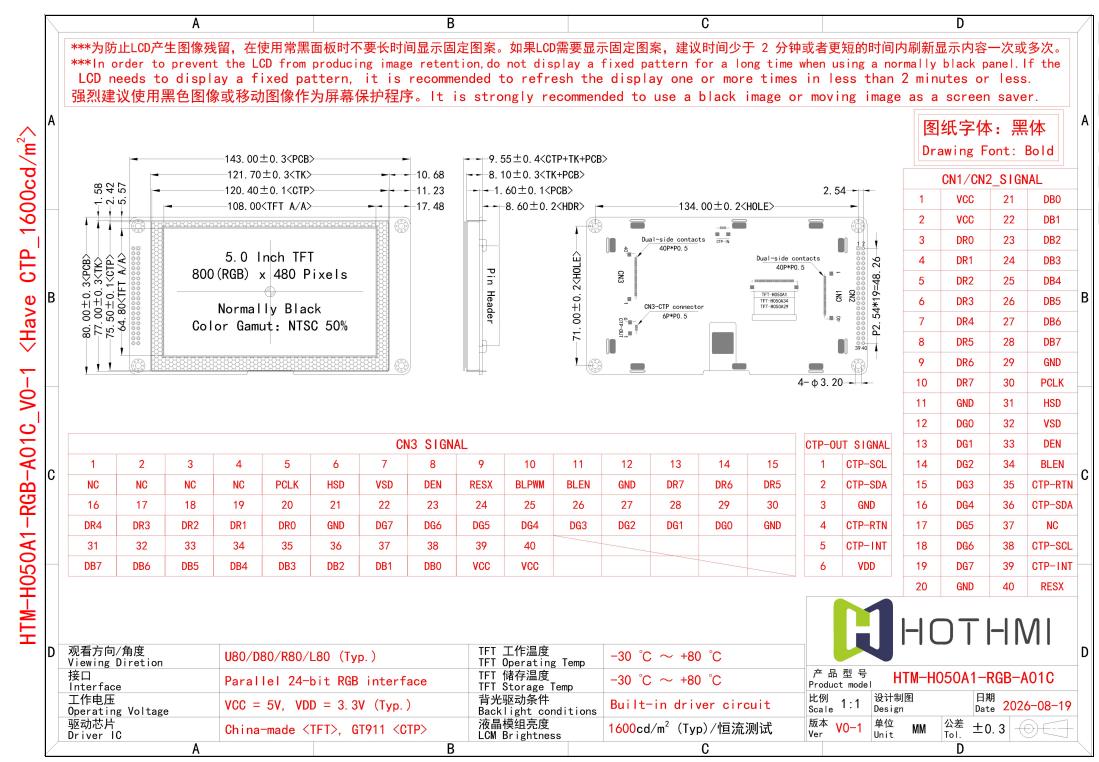

试样资料：规格书 PDF、机械尺寸图纸、引脚定义。
定制项目：亮度调整、触摸选型、接口微调、结构定制。
技术支持：硬件接线指导，一对一远程技术协助。
鑫洪泰 HTM-H050A1-RGB-A01系列，5.0寸800×480 RGB高亮TFT模组，自带 PCB 与不锈钢铁框，兼容 STM32 开发板，多触摸选型，-30~+80℃工业宽温，为嵌入式开发与工业人机界面提供高可靠显示解决方案。
