128x48点阵液晶模组 | 128×48分辨率 | COG封装带PCB板 | SPI接口 | ST7565R驱动 | 宽温设计 | HTM12848A

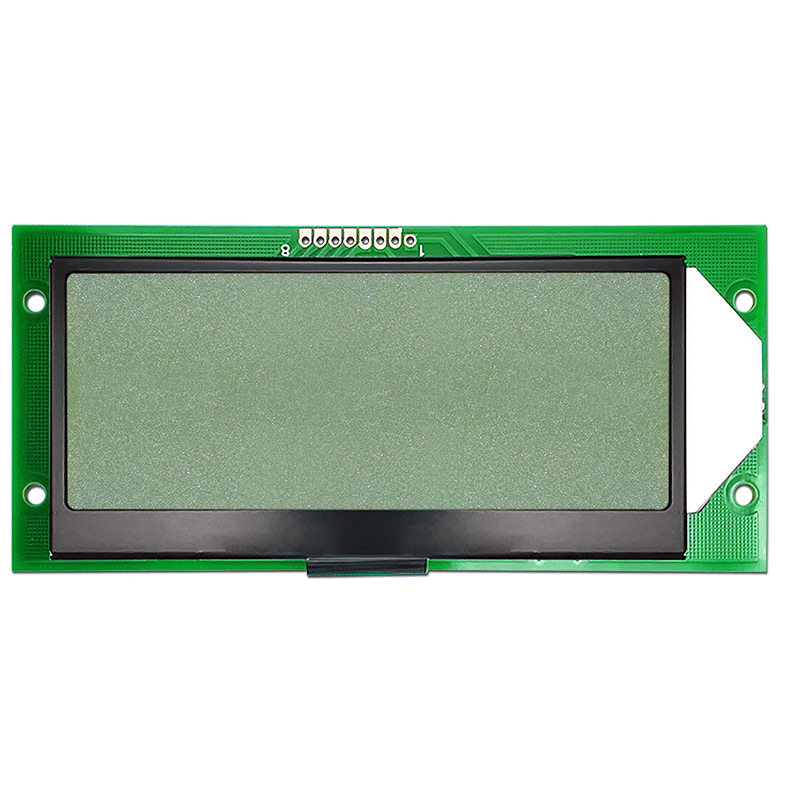

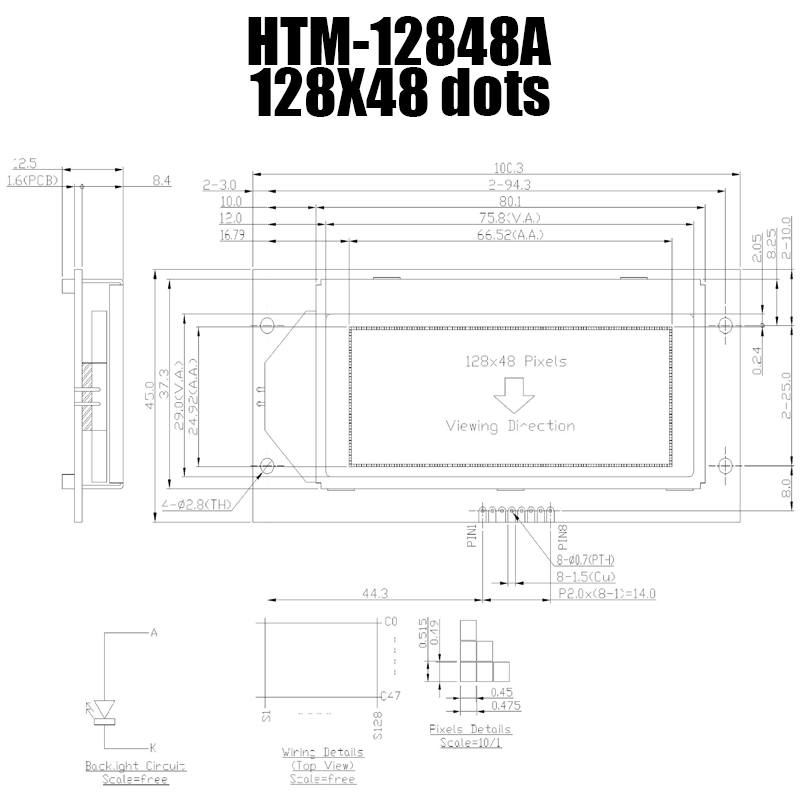

HTM12848A是一款128x48点阵液晶模组，采用COG封装并自带PCB板，显示内容128×48点阵，显示尺寸66.52×24.92mm，外形尺寸100.3×45.0×12.5mm。128x48点阵液晶模组采用SPI接口，8PIN连接，3.3V供电，搭载ST7565R驱动芯片，工作温度-20℃至+80℃，白光背光，防静电ESD8KV。自带PCB板简化外围电路设计，适用于电焊机、仪器仪表、工业控制等场景。

128x48点阵液晶模组的核心产品亮点

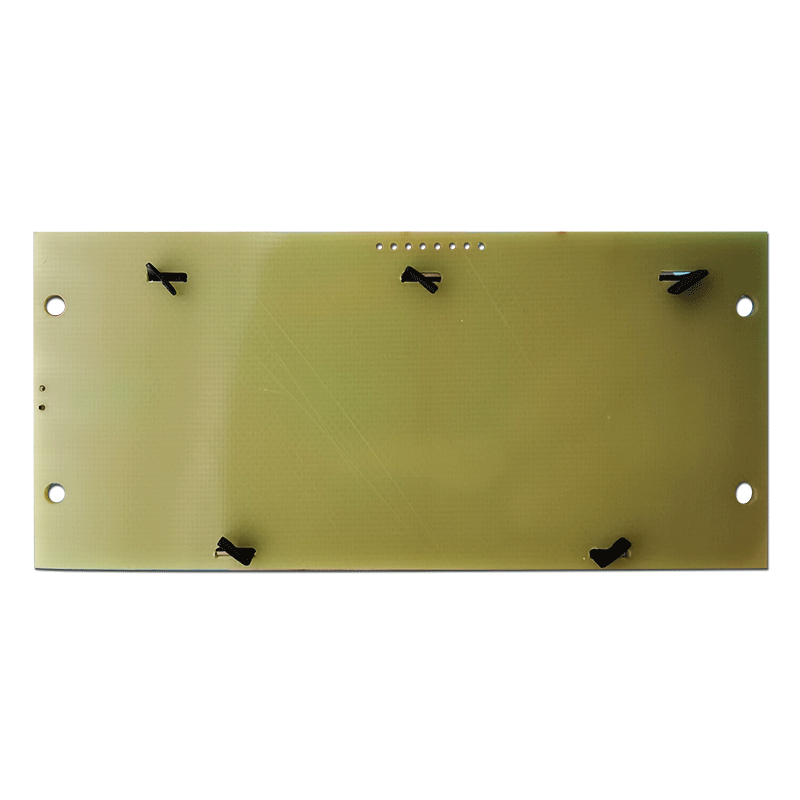

亮点一：自带PCB板 | 简化外围电路设计

模组已集成PCB板，用户无需额外设计外围电路（如升压电路、偏压电路等），直接连接即可使用，降低开发难度，缩短产品上市时间。

亮点二：SPI接口 | 引脚少、布线简单

采用SPI串行接口，仅需3-4根信号线即可完成通信。相比并行接口，引脚更少、布线更简单、占用主控IO资源更少，适合引脚紧张的设计。

亮点三：ST7565R驱动芯片 | 成熟稳定

搭载ST7565R驱动芯片，支持SPI串行接口，驱动代码成熟稳定。配套提供标准初始化代码和参考例程，可直接移植，缩短开发周期。

亮点四：宽温设计 | -20℃至+80℃稳定运行

工作温度范围-20℃至+80℃，优于常规工业屏的-20℃至+70℃，适应电焊机、工业现场、户外设备等温差变化大的复杂环境。

亮点五：COG封装工艺 | 轻薄可靠

采用COG（Chip-on-Glass）封装，驱动芯片直接绑定在玻璃上，结构轻薄、连接可靠。配合PCB板使用，兼具轻薄与易用性。

亮点六：ESD8KV防静电 | 工业级防护

内置ESD8KV静电防护，适应工业现场静电多发的复杂环境，有效防止静电击穿，提高模组可靠性。

128x48点阵液晶模组的产品应用场景

电焊机

适用于电焊机操作面板、参数设置屏、状态显示屏。宽温-20℃至+80℃适应电焊机工作环境的高温变化，SPI接口节省主控引脚，128×48分辨率清晰显示电流、电压等参数。

仪器仪表

适用于电力仪表、温控器面板、流量计显示屏、手持式巡检仪。128×48分辨率清晰显示参数、状态信息，6H视角满足正面观看需求。

工业控制

适用于PLC人机界面、设备操作面板、小型控制终端。COG封装抗干扰能力强，ESD8KV防护适应工业现场复杂环境。

手持终端

适用于数据采集终端、手持设备显示屏。SPI接口节省引脚，3.3V低功耗适合电池供电场景。

128x48点阵液晶模组的技术常见问题 (FAQ)

问1：SPI接口需要几根线？

答1：SPI接口通常需要4根线：片选（CS）、时钟（SCL）、数据输入（SDA）、数据/命令选择（RS）。如果主控SPI资源紧张，也可通过IO模拟实现。

问2：带PCB板有什么好处？

答2：带PCB板意味着用户无需额外设计外围电路（如升压电路、偏压电路等），直接连接MCU即可使用，降低开发难度，减少BOM成本。

问3：SPI接口和MCU接口有什么区别？

答3：SPI是串行接口，引脚少（3-4根）、布线简单，适合引脚紧张的设计；MCU是并行接口，传输速度快，适合大数据量刷新。本产品采用SPI接口，适合单片机系统开发。
