128x64点阵液晶模组 | 128×64分辨率 | 标准COB封装 | SPI接口 | ST7565R驱动 | 5V供电 | HTM12864-27

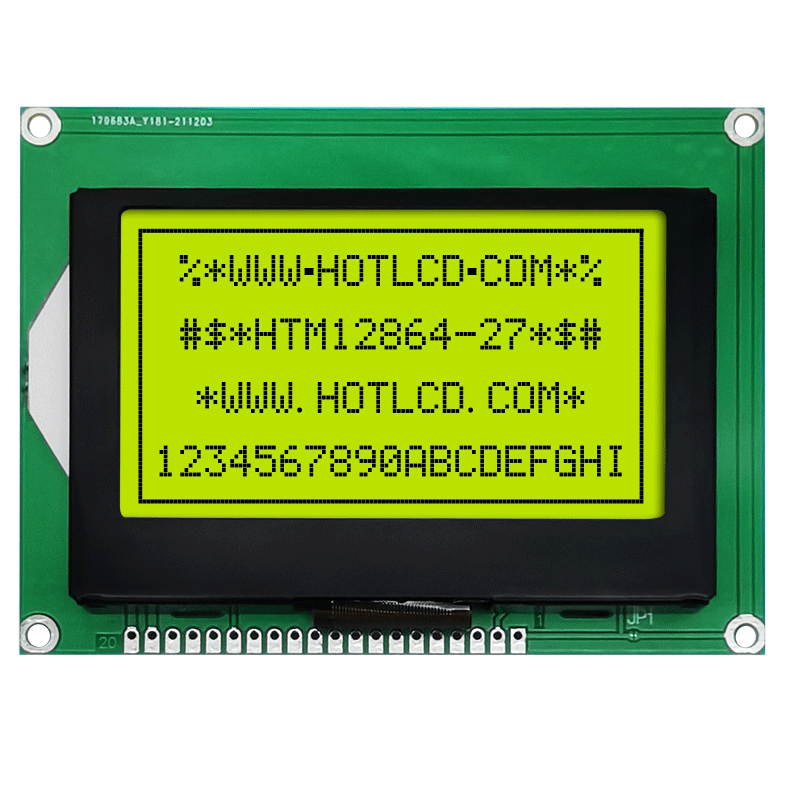

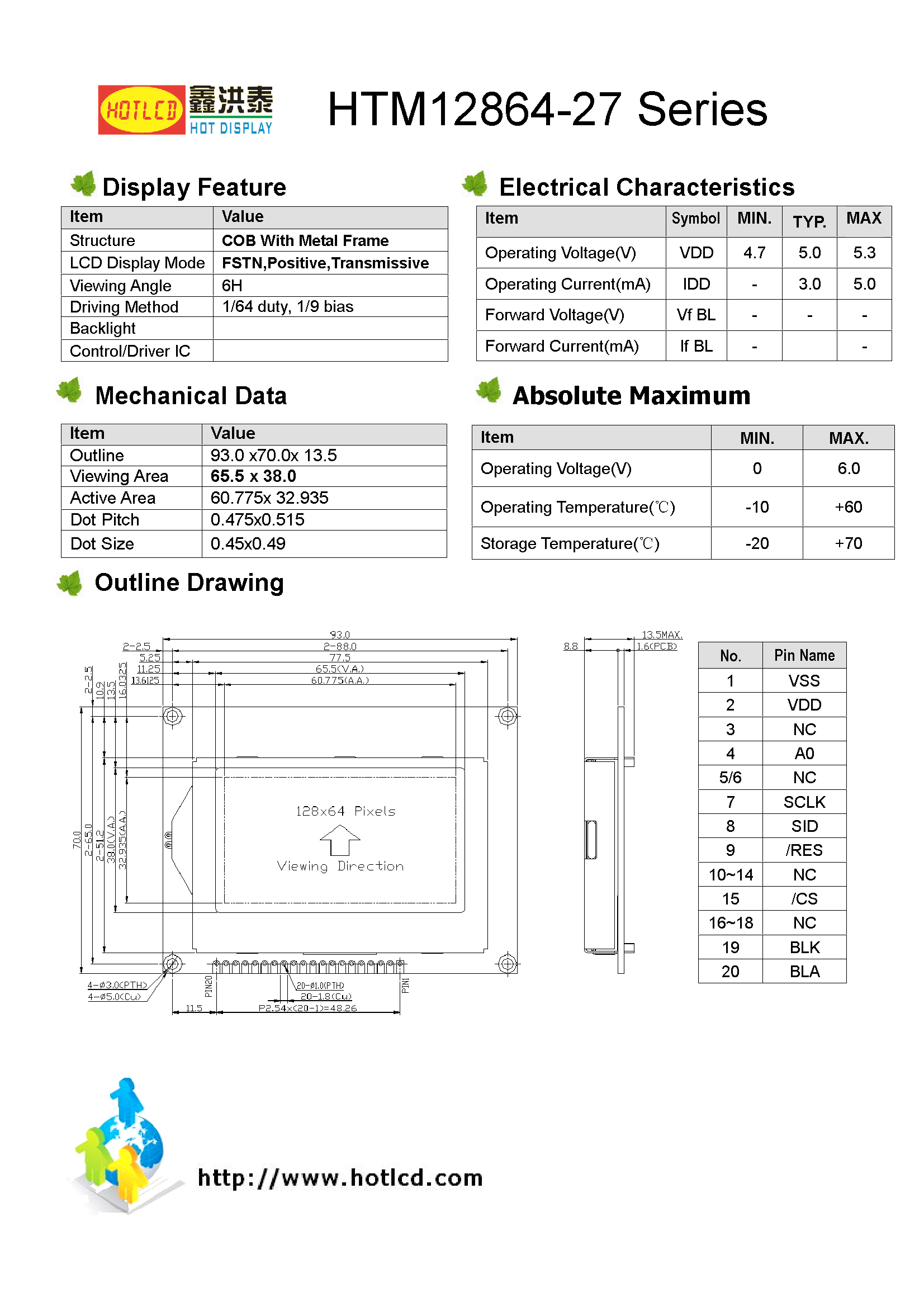

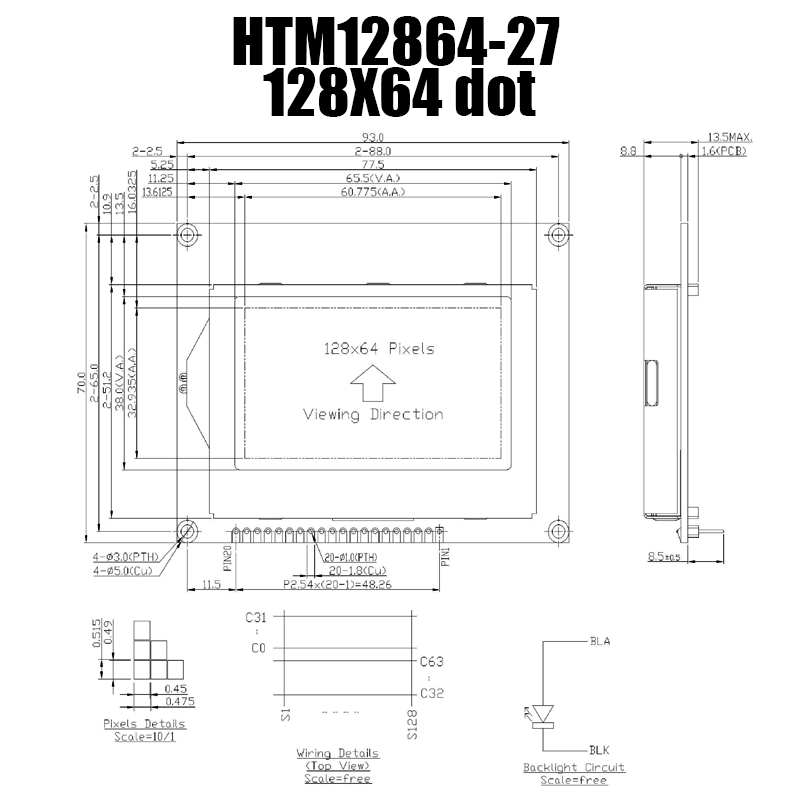

HTM12864-27是一款128x64点阵液晶模组，采用标准COB封装工艺，显示内容128×64点阵，显示尺寸60.775×32.935mm，外形尺寸93.0×70.0×13.5mm。128x64点阵液晶模组采用SPI接口，20PIN连接，5.0V供电，搭载ST7565R驱动芯片，工作温度-20℃至+70℃，白光背光，防静电ESD8KV。适用于仪器仪表、工业控制等场景。

128x64点阵液晶模组的核心产品亮点

亮点一：COB封装工艺 | 稳定可靠

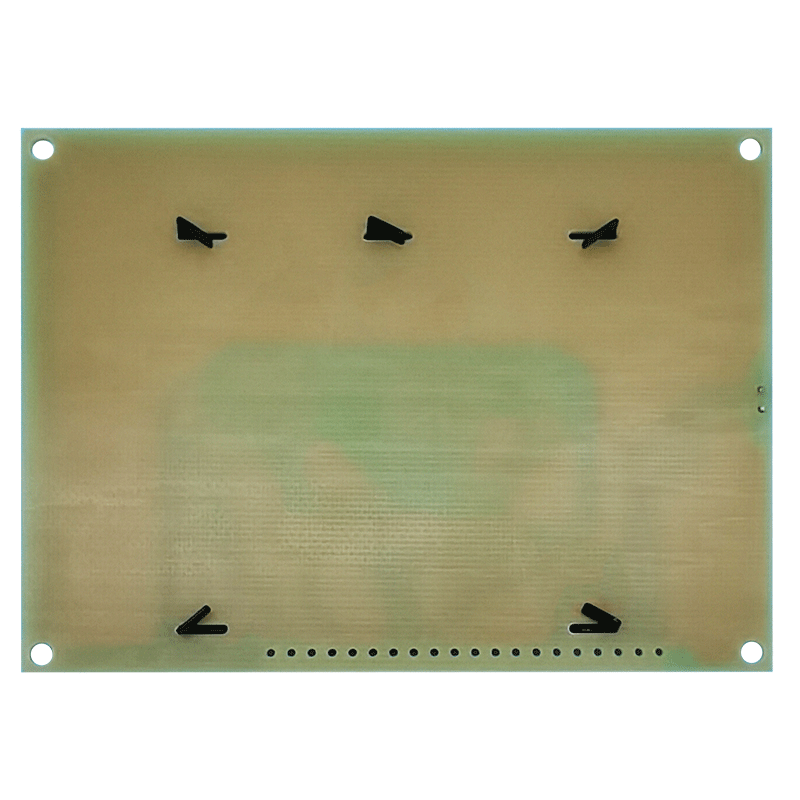

采用标准COB（Chip-on-Board）封装工艺，驱动芯片绑定在PCB板上，结构稳定、散热好、抗干扰能力强，适合工业现场等对可靠性要求较高的应用场景。

亮点二：SPI接口 | 引脚少、布线简单

采用SPI串行接口，仅需3-4根信号线即可完成通信。相比并行接口，引脚更少、布线更简单、占用主控IO资源更少，适合引脚紧张的设计。

亮点三：ST7565R驱动芯片 | 成熟稳定

搭载ST7565R驱动芯片，支持SPI串行接口，驱动代码成熟稳定。配套提供标准初始化代码和参考例程，可直接移植，缩短开发周期。

亮点四：5.0V标准供电 | 工业兼容性好

5.0V标准电压供电，兼容传统工业设备及主流控制平台，无需电平转换，即插即用。

亮点五：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境，冬季低温、夏季高温，屏幕显示稳定。

亮点六：ESD8KV防静电 | 工业级防护

内置ESD8KV静电防护，适应工业现场静电多发的复杂环境，有效防止静电击穿，提高模组可靠性。

128x64点阵液晶模组的产品应用场景

仪器仪表

适用于电力仪表、温控器面板、流量计显示屏、手持式巡检仪。128×64分辨率清晰显示参数、曲线、报警信息，6H视角满足正面观看需求。

工业控制

适用于PLC人机界面、设备操作面板、小型控制终端。COB封装抗干扰能力强，ESD8KV防护适应工业现场复杂环境。

128x64点阵液晶模组的技术常见问题 (FAQ)

问1：SPI接口需要几根线？

答1：SPI接口通常需要4根线：片选（CS）、时钟（SCL）、数据输入（SDA）、数据/命令选择（RS）。如果主控SPI资源紧张，也可通过IO模拟实现。

问2：COB封装和COG封装有什么区别？

答2：COB（Chip-on-Board）将驱动芯片绑定在PCB板上，结构稳定、散热好、抗干扰能力强；COG（Chip-on-Glass）将芯片直接绑定在玻璃上，结构更轻薄。COB更适合工业现场等对可靠性要求较高的应用场景。

问3：SPI接口和MCU接口有什么区别？

答3：SPI是串行接口，引脚少（3-4根）、布线简单，适合引脚紧张的设计；MCU是并行接口，传输速度快，适合大数据量刷新。本产品采用SPI接口，适合单片机系统开发。

问4：5.0V供电和3.3V供电有什么区别？

答4：5.0V是传统工业设备的标准电压，兼容PLC、工控机、51单片机等主流工业平台；3.3V是低功耗方案，适合电池供电的便携设备。本产品采用5.0V供电，工业兼容性更强。
