128×64 COG点阵液晶屏 | ST7565R驱动 | MCU接口 | 工业级宽温 | HTM12864C02

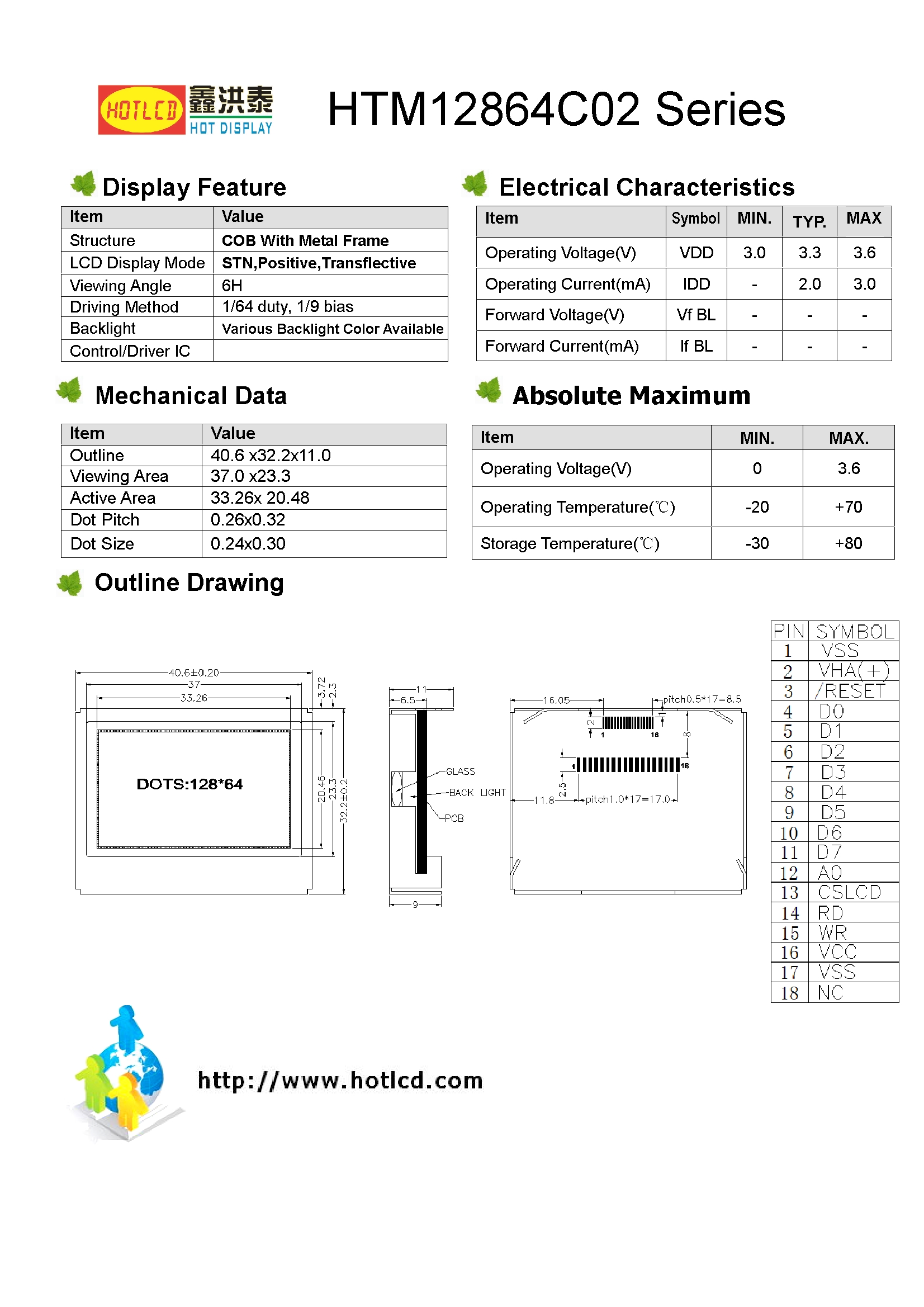

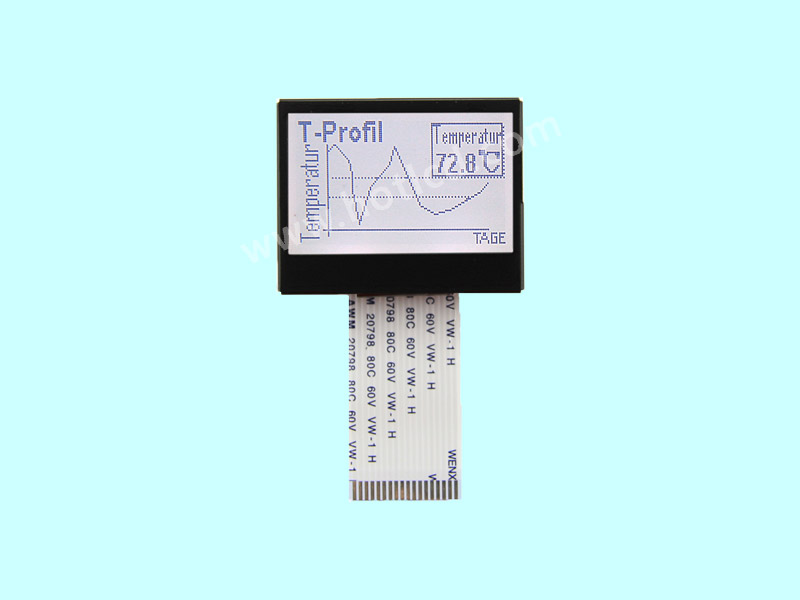

HTM12864C02是一款128x64 COG点阵液晶屏，采用先进的COG（Chip on Glass，玻璃覆晶）封装工艺，专为满足工业控制、手持设备、仪器仪表等嵌入式应用需求而设计。将ST7565R驱动芯片直接绑定在玻璃基板上，有效减少模组厚度和外围电路，实现了轻薄紧凑的结构设计。HTM12864C02外形尺寸为40.6×32.2mm，显示区域33.26×20.48mm，厚度控制在11.0mm以内，非常适合空间受限的便携设备。

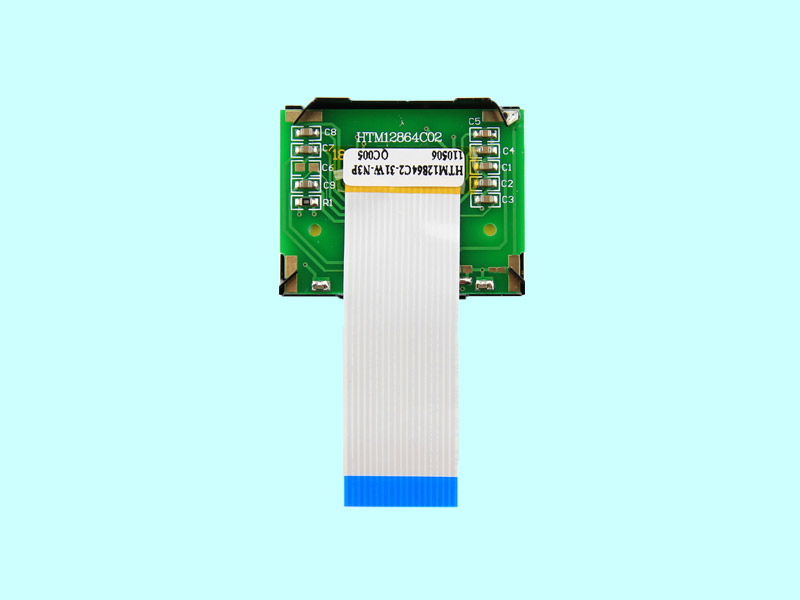

128x64COG点阵液晶屏分辨率为128×64像素，点距0.26×0.32mm，显示清晰锐利，能够同时显示8行×21列英文字符（5×8点阵），或自定义图形、图标、小尺寸中文字符，满足多种信息展示需求。除优秀的显示性能外，HTM12864C02还集成了标准的MCU 8位并行接口，兼容主流单片机的并行总线通信方式，可快速连接STM32、51系列、AVR、PIC等常用MCU。FFC-18PIN连接，标准引脚定义，配套成熟驱动代码，大大简化了与多种微控制器和外围设备的连接。

为什么选择HTM12864C02？

128×64分辨率COG显示屏在COG封装、MCU接口、工业级宽温之间实现了均衡设计，为手持设备、便携仪器、工业控制等场景提供了稳定可靠的显示解决方案。具体优势体现在以下五个方面：

① COG封装，轻薄可靠

驱动芯片直接绑定在玻璃基板上，省去了传统COB方案中的PCB板和封装外壳，128x64COG点阵液晶屏更薄、更轻、更紧凑。同时，COG封装减少了信号传输路径，抗干扰能力更强，可靠性更高。

② 成熟的MCU接口，开发便捷

COG点阵液晶屏采用标准MCU 8位并行接口，兼容主流单片机的并行总线通信方式，可直接连接STM32、51系列、AVR、PIC等常用MCU。FFC-18PIN连接，标准引脚定义，配套成熟驱动代码，可快速完成初始化与显示调试。

③ 工业级宽温设计，适应复杂环境

该COG点阵液晶屏工作温度范围覆盖-20℃至+70℃，存储温度宽达-30℃至+80℃，能够适应工业现场、户外设备等复杂环境，四季运行稳定可靠。

④ 低功耗设计，适合便携设备

3.3V低电压供电，配合白光LED背光，128x64COG点阵液晶屏功耗低、亮度均匀。特别适合手持终端、便携仪器、电池供电设备等对功耗有严格要求的应用场景。

⑤ 成熟驱动方案，快速上手

128x64COG点阵液晶屏搭载ST7565R驱动芯片，这是一款应用广泛、市场验证成熟的点阵LCD驱动器，支持6800/8080系列MPU接口，配套提供完整的初始化代码和字模取模工具，帮助工程师大幅缩短开发周期。

无论您是开发便携式检测仪、工业控制面板还是智能家居终端，HTM12864C02都能在性能与成本之间提供均衡的选择，帮助您缩短产品开发周期，降低研发风险。如需样品或技术支持，欢迎随时联系我们。

128×64 COG点阵液晶屏的应用场景

• 手持设备：便携式检测仪、数据采集终端、手持POS机

• 仪器仪表：电力仪表、温控器面板、流量计显示屏

• 工业控制：PLC操作面板、设备控制终端、小型HMI

• 医疗设备：便携式血压计、体温计、雾化器显示屏

• 智能家居：智能电表、水表、燃气表、家居控制面板

128×64 COG点阵液晶屏的常见问题解答（FAQ）

问1：HTM12864C02的驱动芯片是什么？

答1：MCU接口128x64COG屏搭载的是ST7565R驱动芯片，这是一款应用广泛、市场验证成熟的点阵LCD驱动器，支持6800/8080系列MPU接口，驱动代码成熟稳定，配套提供标准初始化代码和参考例程，可直接移植，缩短开发周期。

问2：MCU接口和SPI接口有什么区别？

答2：工业级COG液晶屏采用的是标准MCU 8位并行接口，数据吞吐量更大，传输速度更快，适合需要频繁刷新显示内容的场景。相比SPI接口，MCU并行接口占用IO引脚稍多，但通信效率更高，适合与STM32、51系列、AVR等主流单片机配合使用。

问3：128×64分辨率COG显示屏的工作温度范围是多少？能否用于户外设备？

答3：HTM12864C02的工作温度范围为-20℃至+70℃，存储温度范围为-30℃至+80℃，具备工业级宽温特性，能够适应工业现场、户外设备等复杂环境，四季运行稳定可靠。
