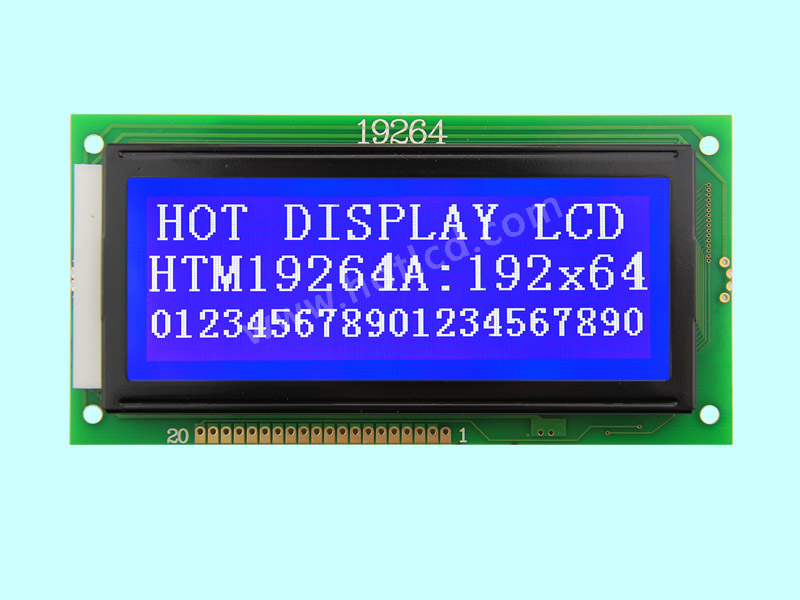

192×64 COB点阵液晶屏| 图形点阵系列 | MCU接口 | HTM19264A

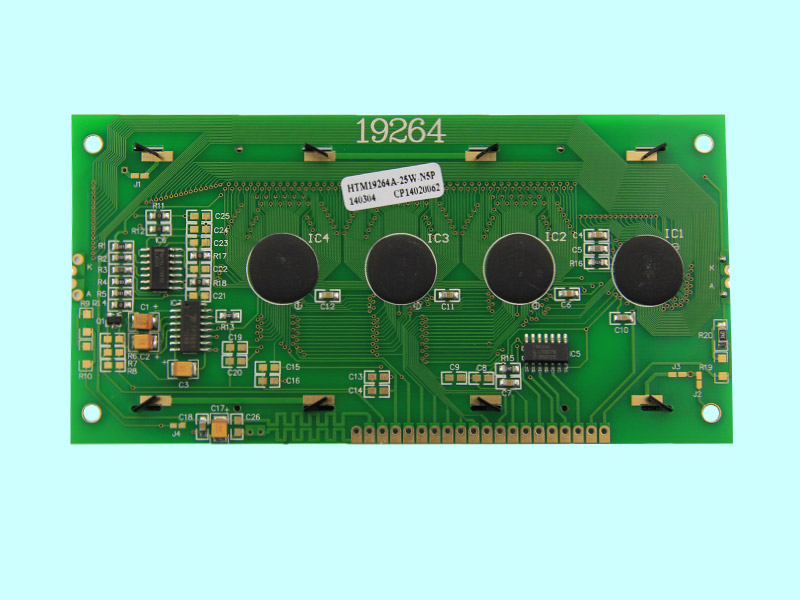

HTM19264A 是一款192×64点阵COB液晶屏，采用标准COB（Chip on Board，板上覆晶）封装工艺，驱动芯片直接绑定在PCB板上，结构稳定、散热性能好、抗干扰能力强。屏体外形尺寸为130.0×65.0×13.5mm，显示区域97.486×32.462mm，视域窗口103.92×38.94mm，点距0.508×0.508mm，适合需要大尺寸点阵显示的工业应用场景。

该屏分辨率为192×64像素，显示内容丰富，可同时显示12行×24列英文字符（5×8点阵），或自定义图形、图标、波形曲线及中文字符，满足工业控制、仪器仪表等场景的复杂信息展示需求。HTM19264A采用标准MCU并行接口，20PIN连接，5.0V供电，兼容主流单片机系统，配套成熟驱动代码，可快速完成初始化与显示调试。工作温度范围覆盖-20℃至+70℃，具备8KV ESD防静电能力，适合工业现场等对可靠性要求较高的应用环境。

为什么选择HTM19264A？

① 标准COB封装，稳定可靠

采用成熟的COB封装工艺，驱动芯片直接绑定在PCB板上，结构坚固、散热良好、抗振动和抗干扰能力强，适合工业现场等对可靠性要求较高的应用场景。

② 192×64高分辨率，显示内容更丰富

192×64点阵分辨率，相比常见的128×64点阵屏，显示内容增加约50%，可同时展示更多文字、数据或波形曲线，适合需要信息密集型显示的工业仪表和设备。

③ 5.0V标准供电，兼容性强

标准5.0V供电电压，可直接兼容大多数工业级单片机系统，无需额外电平转换，简化硬件设计。

④ 宽温设计，适应复杂环境

工作温度范围覆盖-20℃至+70℃，配合8KV ESD防静电能力，能够适应工业现场、户外设备等复杂环境，四季运行稳定可靠。

192×64 COB点阵液晶屏的应用场景

工业控制：PLC操作面板、设备控制终端、工业HMI

仪器仪表：电力仪表、温控器、流量计、示波器显示屏

医疗设备：病人监护仪、便携式诊断设备

通信设备：网络分析仪、频谱仪显示面板

192×64 COB点阵液晶屏的常见问题解答（FAQ）

问1：HTM19264A和128×64点阵屏有什么区别？

答1：HTM19264A分辨率为192×64像素，显示内容比128×64增加约50%，可展示更多文字、数据或波形曲线，适合需要信息密集型显示的工业仪表和设备。

问2：5.0V供电可以直接连接3.3V单片机吗？

答2：HTM19264A是5.0V供电的屏，如果MCU是3.3V系统，建议增加电平转换电路，确保通信电平匹配，避免因电平不匹配导致通信异常或损坏芯片。
