192×64 COB点阵液晶模组 | 图形点阵系列 | MCU接口 | HTM19264C

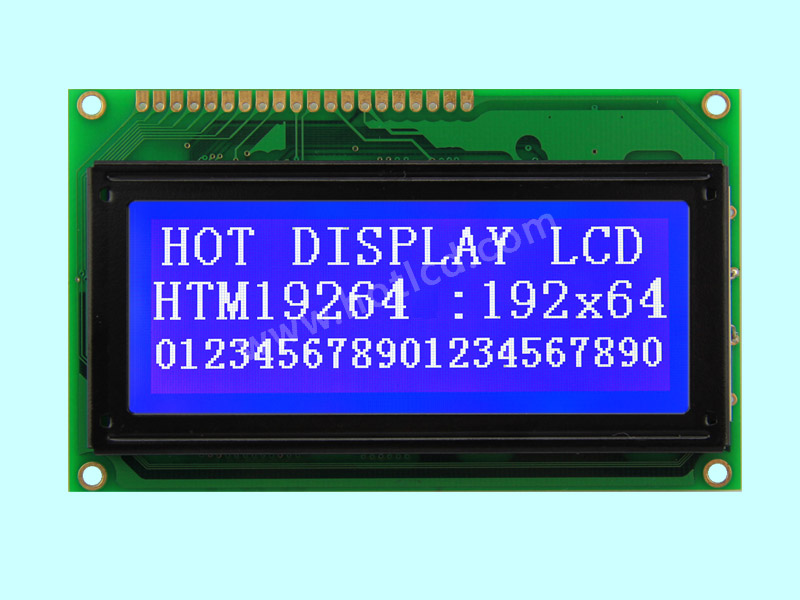

HTM19264C 是一款192x64 COB点阵液晶模组，采用标准COB（Chip on Board，板上覆晶）封装工艺，驱动IC直接贴装在PCB板上。该模组为STN负显蓝底白字透射式显示，外形尺寸100.0×60.0×8.2mm，显示区域78.67×26.19mm，视域窗口82.0×31.0mm，点距0.41×0.41mm，在保障充足显示面积的同时实现了紧凑的整机尺寸，适合内部空间有限的工业设备集成。

192x64 COB点阵屏具备192×64像素的解析能力，可呈现12行×24列英文字符（5×8点阵），也支持自定义波形、图标、图形及中文点阵数据，满足工业控制、仪器仪表等场景的信息展示需求。HTM19264C采用标准MCU接口设计，20PIN并行连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。该工业级COB液晶屏支持-20℃至+70℃宽温工作，并具备8KV ESD防护能力，适用于工业现场、户外设备等对稳定性有要求的应用环境。

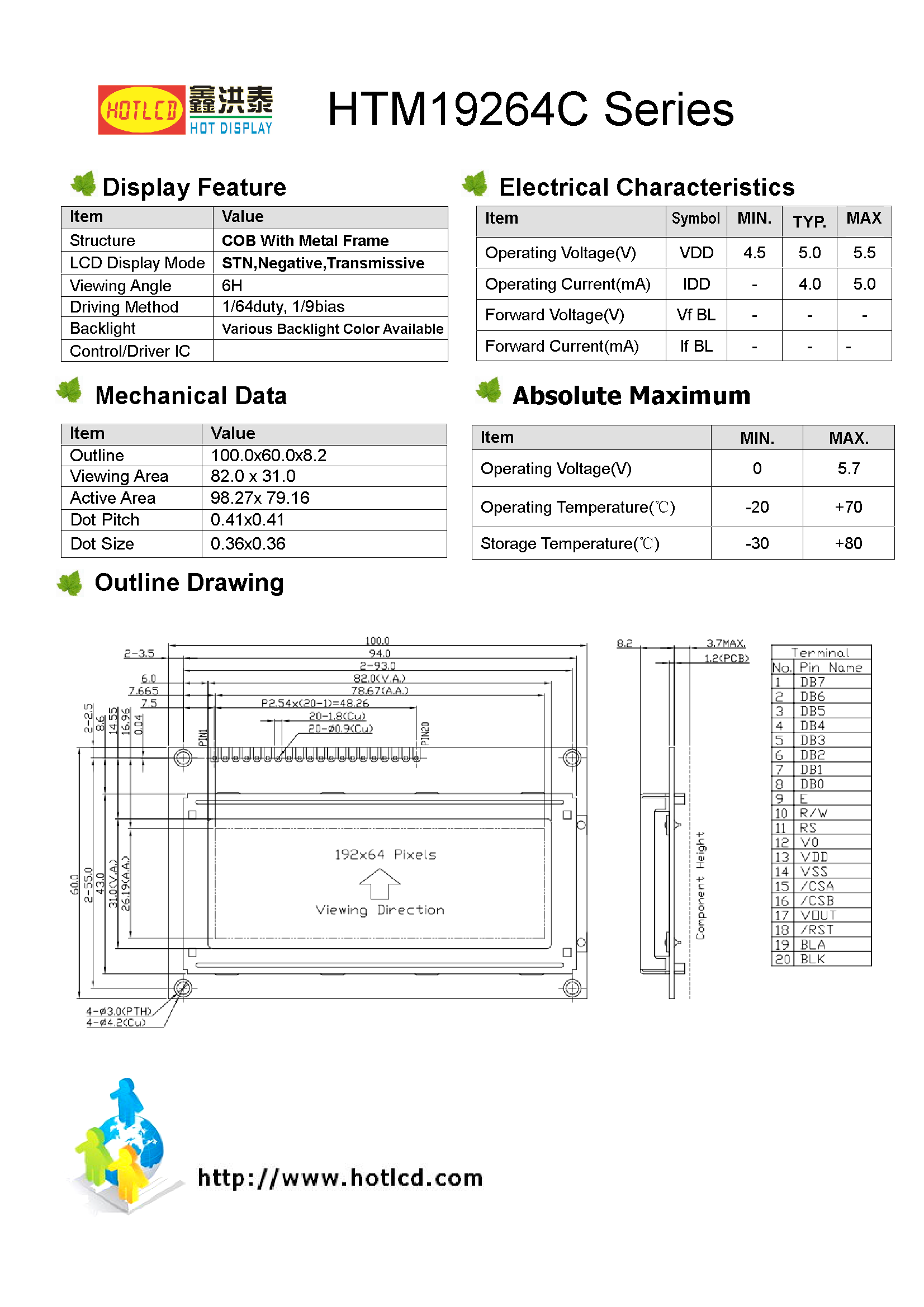

192×64 COB点阵液晶模组的技术参数

精密工程定义了该COB液晶显示模组的结构尺寸。根据官方规格书，主要规格如下：

• 模组外形尺寸：100.0mm（宽）×60.0mm（高）×8.2mm（厚度），紧凑设计适配空间受限设备

• 显示区域（A.A） ：78.67mm ×26.19mm，用于像素渲染

• 视域窗口（V.A） ：82.0mm ×31.0mm，提升可读性

• 分辨率：192×64 个独立像素，支持12行×24列英文字符显示，可灵活呈现波形、图形及中文字符

• 点距：0.41mm×0.41mm，点间距精细，显示清晰锐利

• 显示类型：STN负显，蓝底白字，透射式，高对比度显示效果

• 驱动IC：KS0108B，成熟稳定，兼容性强

• 工作温度：-20℃~+70℃，适应工业现场复杂环境

为什么选择HTM19264C？

该192x64 COB点阵液晶模组为产品设计带来以下核心竞争优势：

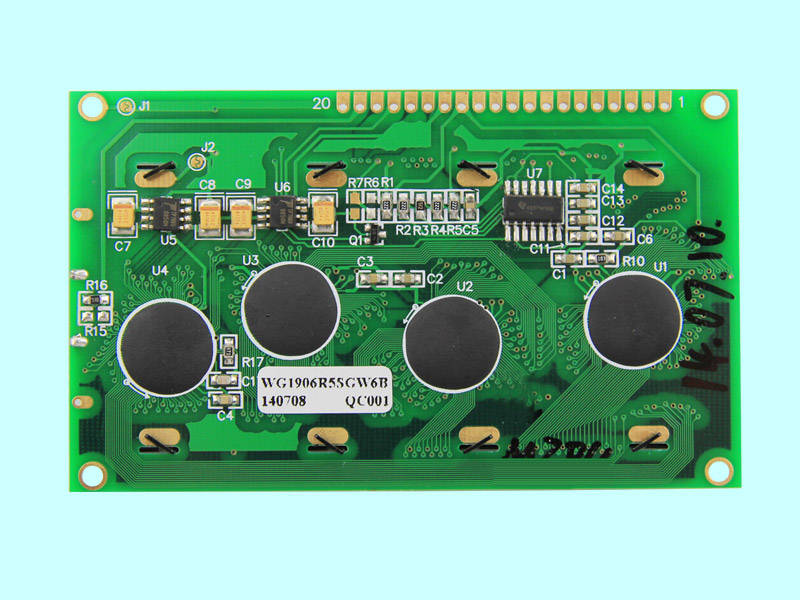

① COB工艺成熟，结构稳固

驱动IC与PCB板一体化封装，抗震性强，无需外部电路扩展，简化硬件架构，适合长期连续运行的工业设备。

② 192×64分辨率，信息承载力更强

像素规模较128×64提升约50%，支持同时呈现更多参数、更长波形或更完整的图表内容，适合需要信息密集型显示的仪器仪表应用。

③ 薄型化结构设计，适配紧凑设备

厚度仅8.2mm，便于嵌入深度受限的控制面板或便携式设备。

④ 宽温域工作能力，适应多变现场

-20℃至+70℃工作温度区间，配合8KV ESD防护，可在工业现场、户外机柜等场景下保持稳定显示。

192×64 COB点阵液晶模组适用于哪些场景？

192x64 COB点阵液晶模组因其适中的分辨率、宽温工作范围和紧凑的尺寸设计，在多个工业领域得到广泛应用：

• 工业自动化控制：嵌入PLC操作面板、设备控制终端、工业HMI人机界面，实时显示设备运行状态、工艺参数和报警信息

• 仪器仪表与计量设备：用于电力仪表、温控器、流量计、示波器等设备，呈现测量数据、波形曲线及趋势图表

• 医疗设备显示：适用于病人监护仪、便携式诊断设备，清晰呈现生命体征数据、波形和报警提示

• 通信与测试设备：集成于网络分析仪、频谱仪、信号发生器等设备显示面板，展示频率参数、测试结果和配置菜单

192×64 COB点阵液晶模组的常见问题解答（FAQ）

问1：HTM19264C与HTM19264A的主要差异是什么？

答1：两款均为192x64 COB点阵液晶模组，分辨率相同。区别在于HTM19264C采用更紧凑的尺寸设计，外形为100.0×60.0×8.2mm，显示区域78.67×26.19mm，适合空间受限的设备。HTM19264A尺寸较大，显示区域更宽。用户可根据设备内部布局选择对应型号。

问2：该模组的驱动IC是什么？

答2：HTM19264C搭载KS0108B驱动IC，这是一款市场验证成熟、应用广泛的点阵LCD控制器，支持6800系列MPU并行接口，配套资料和参考代码丰富，开发便捷。
