160×32 COB点阵液晶模组 | 图形点阵系列 | MCU接口 | HTM16032B

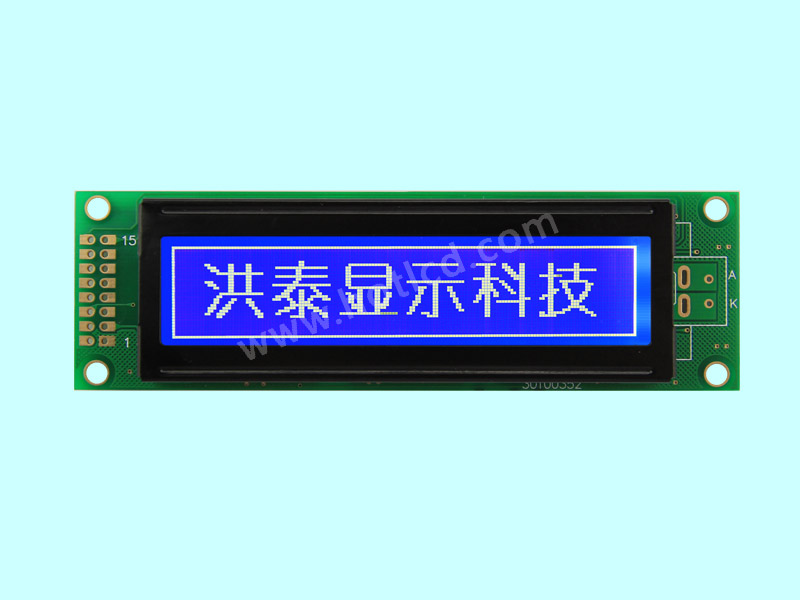

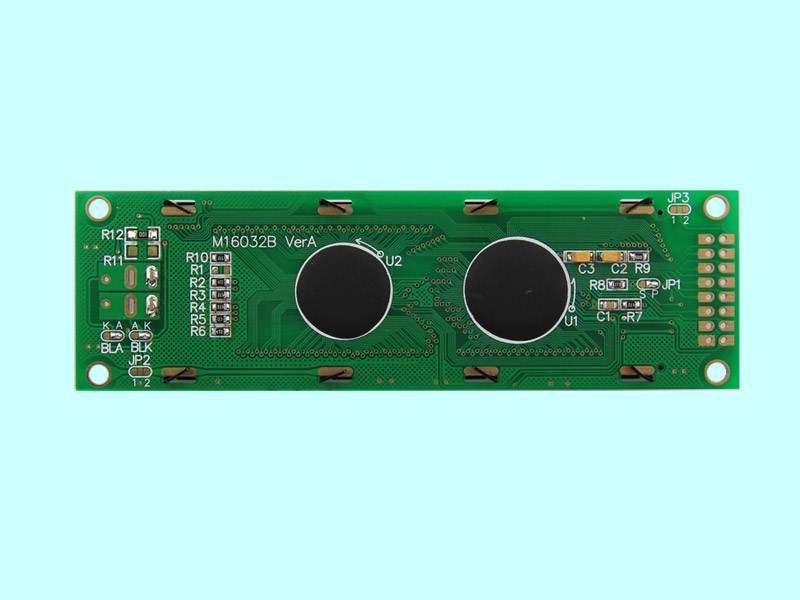

HTM16032B 是一款160x32 COB点阵液晶模组，采用标准COB（Chip on Board，板上覆晶）封装工艺，驱动IC（ST7565R）直接贴装在PCB板上。该模组为STN负显蓝底白字透射式显示——深邃的蓝色背景呈现专业、现代的视觉效果，明亮的白色字符与之形成鲜明对比，即使在光线较暗的工业环境中也能确保清晰可读。

外形尺寸为116.0×35.0×13.6mm，显示区域80.0×15.9mm，视域窗口83.0×18.6mm，点距0.50×0.50mm，显示清晰锐利。长条形设计使其特别适合空间受限的窄面板设备，如手持终端和仪表盘等紧凑型安装场景。

该160x32 COB点阵屏具备160×32像素的解析能力，可呈现5行×20列英文字符（5×8点阵），也支持自定义波形、图标、图形及中文点阵数据，满足工业控制、仪器仪表等场景的信息展示需求。HTM16032B采用标准MCU接口设计，16PIN并行连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。工业级COB液晶屏支持-20℃至+70℃宽温工作，并具备8KV ESD防护能力，适用于工业现场、户外设备等对稳定性有要求的应用环境。

160×32 COB点阵液晶模组的技术参数

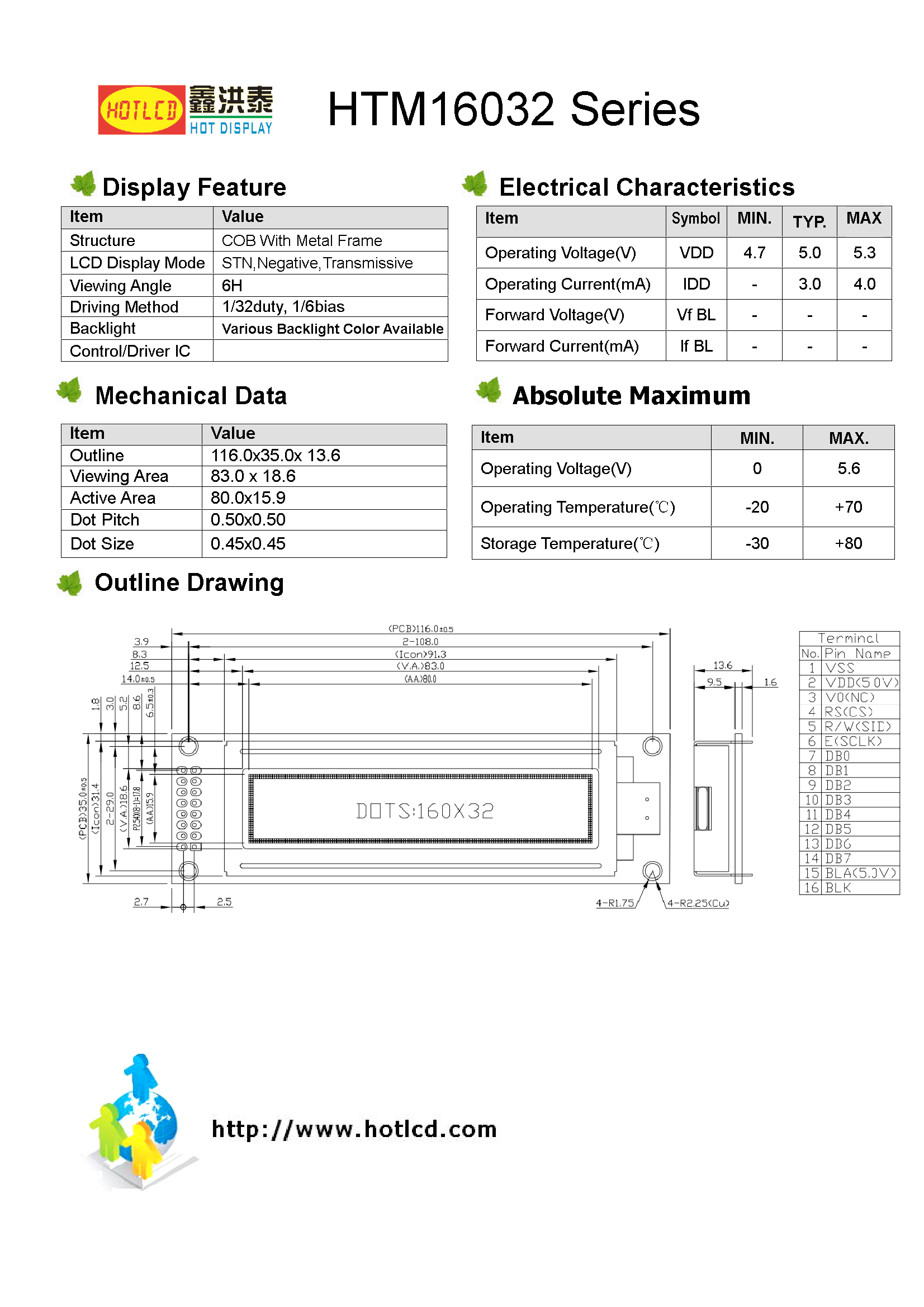

精密工程定义了该COB液晶显示模组的结构尺寸。根据官方规格书，主要规格如下：

• 模组外形尺寸：116.0mm（宽）×35.0mm（高）×13.6mm（厚度），长条形设计适配空间受限设备

• 显示区域（A.A） ：80.0mm × 15.9mm，用于像素渲染

• 视域窗口（V.A） ：83.0mm × 18.6mm，提升可读性

• 分辨率：160 × 32 个独立像素，支持5行×20列英文字符显示，可灵活呈现波形、图形及中文字符

• 点距：0.50mm × 0.50mm，点间距精细，显示清晰锐利

• 显示类型：STN负显，蓝底白字，透射式，高对比度显示效果

• 驱动IC：ST7565R，成熟稳定，兼容性强

• 工作温度：-20℃ ~ +70℃，适应工业现场复杂环境

为什么选择HTM16032B？

该160x32 COB点阵液晶模组为产品设计带来以下核心竞争优势：

① COB工艺成熟，结构稳固

驱动IC与PCB板一体化封装，抗震性强，无需外部电路扩展，简化硬件架构，适合长期连续运行的工业设备。

② 长条形设计，适配窄长面板

外形尺寸116.0×35.0mm，长条形设计特别适合空间受限的窄面板设备，如手持终端、仪表盘等紧凑型安装场景，充分利用设备面板的狭长空间。

③ 蓝底白字高对比显示，弱光环境表现出色

STN负显蓝底白字透射式显示方案，蓝色背景深邃沉稳，白色字符明亮突出，对比鲜明，信息一目了然。透射式设计配合白色LED背光，在光线不足的工业现场、设备内嵌或夜间操作场景下表现尤为出色。与传统的黄绿底黑字正显相比，蓝底白字视觉更柔和、更专业，适合需要长时间观看屏幕的工业控制、仪器仪表等应用场景。

④ 16PIN标准接口，开发便捷

采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。

⑤ 宽温域工作能力，适应多变现场

-20℃至+70℃工作温度区间，配合8KV ESD防护，可在工业现场、户外机柜等场景下保持稳定显示。

160×32 COB点阵液晶模组适用于哪些场景？

该160x32 COB点阵液晶模组因其长条形设计、适中的分辨率和宽温工作范围，在多个工业领域得到广泛应用：

• 工业自动化控制：嵌入PLC操作面板、设备控制终端、工业HMI人机界面，实时显示设备运行状态、工艺参数和报警信息

• 仪器仪表与计量设备：用于电力仪表、温控器、流量计等设备，呈现测量数据、趋势图表

• 通信与测试设备：集成于网络分析仪、频谱仪等设备显示面板，展示频率参数、测试结果

• 智能家居与商用设备：适用于智能电表、水表、燃气表、家用设备控制面板等场景

160×32 COB点阵液晶模组的常见问题解答（FAQ）

问1：HTM16032B的驱动IC是什么？

答1：HTM16032B搭载ST7565R驱动IC，这是一款市场验证成熟、应用广泛的点阵LCD控制器，支持6800系列MPU并行接口，配套资料和参考代码丰富，开发便捷。

问2：HTM16032B与HTM19264C的主要区别是什么？

答2：两款模组均为COB封装STN负显蓝底白字透射式显示。主要区别在于分辨率和外形尺寸：HTM16032B分辨率为160×32，外形116.0×35.0mm，呈长条形，适合窄长面板；HTM19264C分辨率为192×64，外形100.0×60.0mm，显示面积更大，适合需要信息密集型显示的场景。用户可根据设备结构空间和信息显示量选择对应型号。
