128×64 COG点阵液晶模组 | FSTN正显白底黑字 | SPI接口 | HTM12864-7

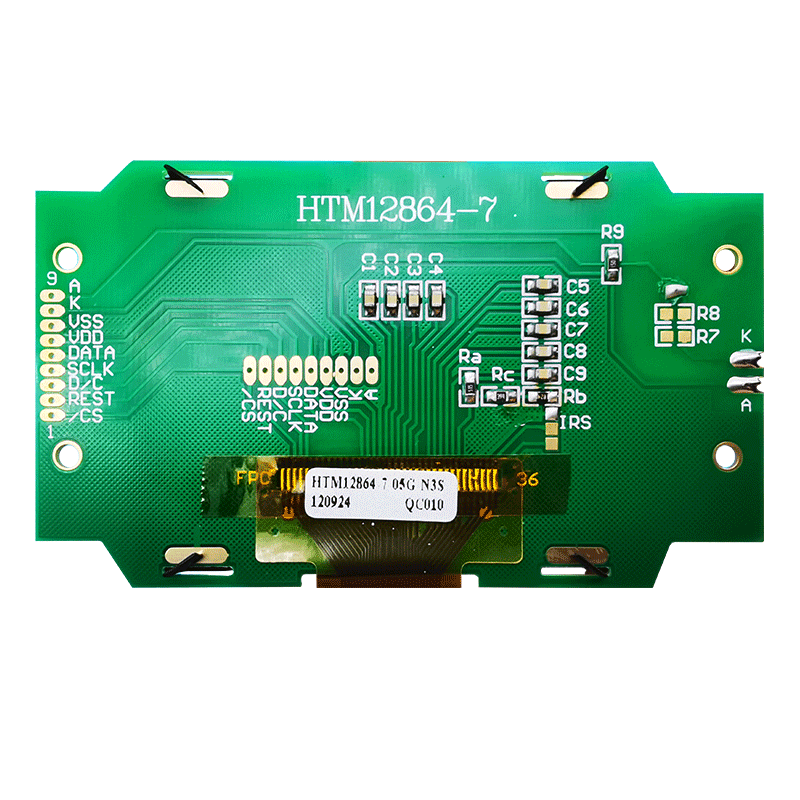

HTM12864-7 是一款128x64 COG点阵液晶模组，采用COG（Chip on Glass，玻璃覆晶）封装工艺，驱动IC（ST7565R）直接绑定在玻璃基板上，模组自带PCB板及金属框加固，结构稳定可靠。该模组为FSTN正显白底黑字透反射式显示——白色背景干净通透，黑色字符清晰锐利，对比度高，在室内外光线下可获得良好的可视效果。

外形尺寸为95.0×56.7×13.5mm，显示区域60.775×32.935mm，视域窗口65.6×38.0mm，点距0.475×0.515mm，带金属框加固设计，适合工业控制、仪器仪表等对可靠性有要求的应用场景。

该128x64 COG点阵屏具备128×64像素的解析能力，可显示8行×21列英文字符（5×8点阵），也支持自定义波形、图标、图形及中文点阵数据。HTM12864-7采用SPI串行接口，仅需少量引脚即可完成通信，特别适合主控芯片引脚资源有限的系统。3.3V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。这款工业级COG液晶屏支持-20℃至+70℃宽温工作，并具备8KV ESD防护能力。

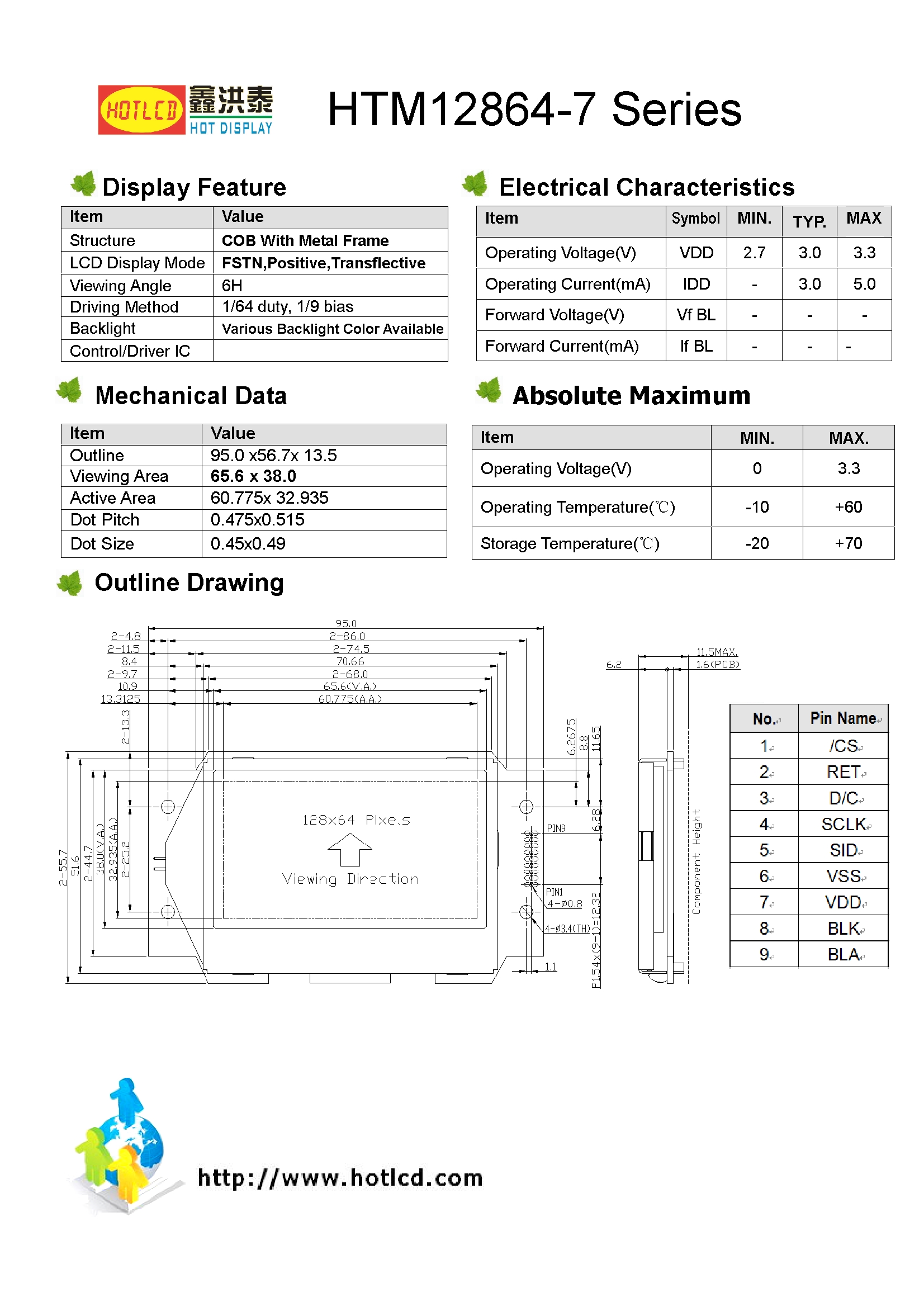

128×64 COG点阵液晶模组的技术参数

精密工程定义了该COG液晶显示模组的结构尺寸。根据官方规格书，主要规格如下：

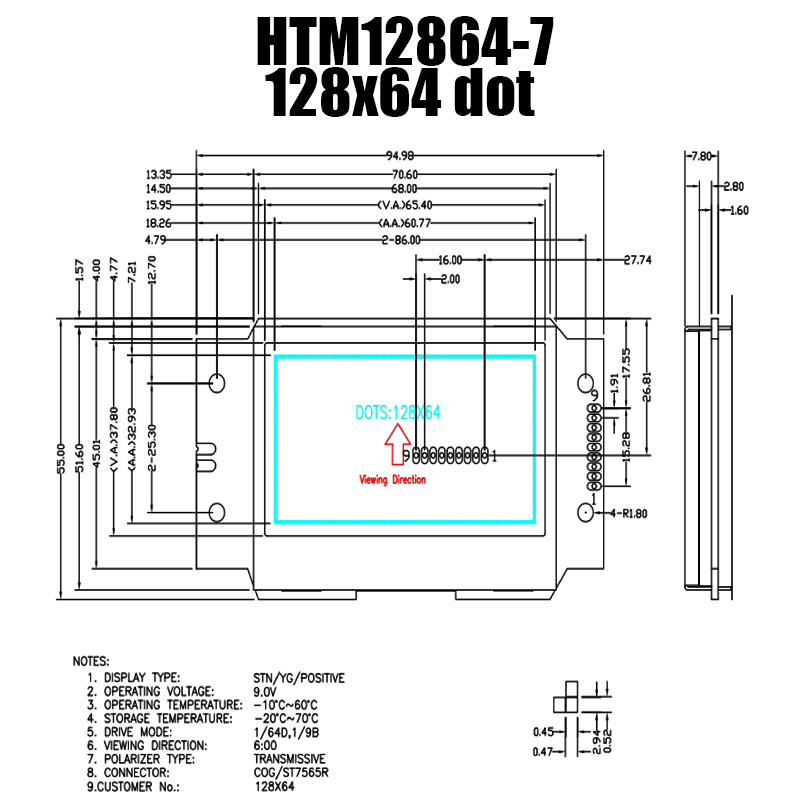

模组外形尺寸：95.0mm（宽）× 56.7mm（高）× 13.5mm（厚度），带金属框加固设计

显示区域（A.A） ：60.775mm × 32.935mm，用于像素渲染

视域窗口（V.A） ：65.6mm × 38.0mm，提升可读性

分辨率：128 × 64 个独立像素，支持8行×21列英文字符显示，可灵活呈现波形、图形及中文字符

点距：0.475mm × 0.515mm，点间距精细，显示清晰锐利

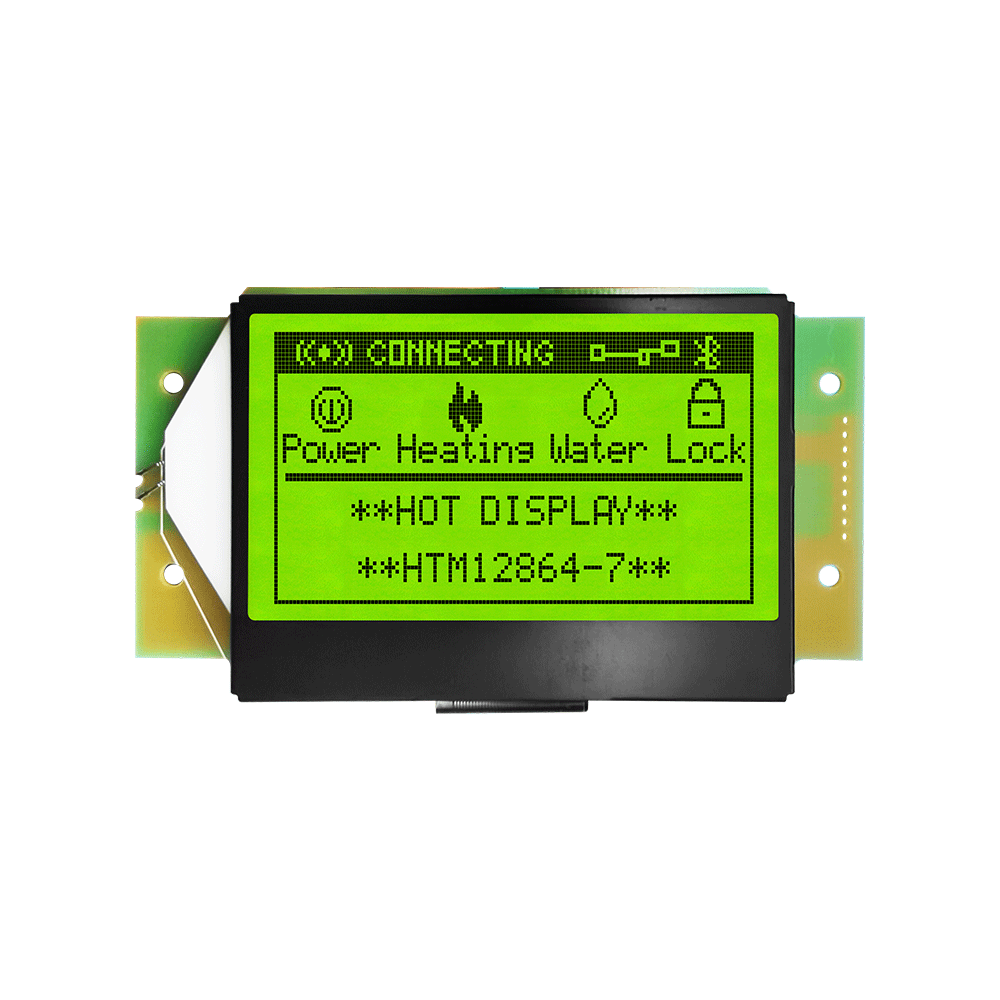

显示类型：FSTN正显，白底黑字，透反射式，高对比度显示效果，室内外光线均可读

驱动IC：ST7565R，一款市场验证成熟、应用广泛的点阵LCD控制器，内置升压电路，支持SPI串行通信，功耗低、抗干扰能力强，配套开发资源丰富

接口方式：SPI串行接口，9PIN连接，节省主控引脚资源

供电电压：3.3V

工作温度：-20℃ ~ +70℃，适应工业现场复杂环境

ESD防护：8KV

为什么选择HTM12864-7？

该128x64 COG点阵液晶模组为产品设计带来以下核心竞争优势：

① FSTN正显白底黑字，高对比度清晰易读

FSTN（Film-compensated Super Twisted Nematic）技术在传统STN基础上增加了光学补偿膜，消除了偏色现象，实现真正的黑白显示。白底黑字对比鲜明，视觉清晰锐利，长时间观看不易疲劳。透反射式设计使其在室内背光环境和户外自然光下均可正常阅读，适应多种光照条件。

② SPI串行接口，节省主控引脚

采用SPI串行接口通信，仅需4-5根信号线即可完成数据传输，相比并行接口大幅节省主控芯片IO资源，特别适合引脚受限的MCU系统和紧凑型PCB设计。

③ 自带PCB板+金属框加固，结构稳定可靠

模组自带PCB板，将升压电路、偏压电路、背光限流等外围电路全部集成，用户无需额外设计外围电路，直接连接MCU即可使用。金属框加固设计提供额外的结构保护，适合工业现场等对可靠性有要求的应用环境。

④ ST7565R驱动芯片，成熟稳定易开发

搭载ST7565R驱动芯片，这是一款市场验证成熟、应用广泛的点阵LCD控制器，内置升压电路，支持SPI串行通信，功耗低、抗干扰能力强，配套开发资源丰富，可帮助工程师快速完成驱动调试，缩短软件开发周期。

⑤ 3.3V低功耗设计，适合便携设备

3.3V低电压供电，功耗低、发热小，特别适合手持终端、便携仪器、电池供电设备等对功耗有严格要求的应用场景。

⑥ 宽温工作，适应复杂环境

-20℃至+70℃工作温度区间，配合8KV ESD防护，可在工业现场、户外设备等场景下保持稳定显示。

128×64 COG点阵液晶模组适用于哪些场景？

该128x64 COG点阵液晶模组因其FSTN正显高对比度显示、SPI接口和宽温工作范围，在多个工业领域得到广泛应用：

工业自动化控制：PLC操作面板、设备控制终端、工业HMI人机界面，实时显示设备运行状态、工艺参数和报警信息

仪器仪表与计量设备：电力仪表、温控器、流量计、示波器等设备，呈现测量数据、波形曲线及趋势图表

医疗设备显示：病人监护仪、便携式诊断设备，清晰呈现生命体征数据、波形和报警提示

手持终端与便携设备：数据采集器、手持POS机、便携检测仪，低功耗设计延长电池续航

通信与测试设备：网络分析仪、频谱仪、信号发生器等设备显示面板

128×64 COG点阵液晶模组的常见问题解答（FAQ）

问1：HTM12864-7采用什么接口？

答1：该模组采用SPI串行接口，9PIN连接，仅需4-5根信号线即可完成通信，适合主控芯片引脚资源有限的系统。

问2：FSTN正显和STN负显有什么区别？

答2：FSTN正显为白底黑字，背景干净通透，对比度高，适合需要清晰阅读文字和图表的场景；STN负显为蓝底白字，视觉更偏向现代感，适合弱光环境。两者的选择取决于应用场景和个人偏好。

问3：透反射式显示是什么意思？

答3：透反射式（Transflective）结合了透射式和反射式的优点——既有背光可在暗处使用，也能在户外自然光下依靠环境光反射阅读，适合室内外兼顾的应用场景。

问4：自带PCB板有什么好处？

答4：该模组自带PCB板，将升压电路、偏压电路、背光限流等外围电路全部集成，用户直接连接MCU的VCC、GND和SPI接口即可点亮屏幕，无需自行设计复杂的外围电源电路，降低开发难度，缩短产品上市时间。
