256×128 COB点阵液晶模组 | STN负显蓝底白字 | MCU接口 | HTM256128C

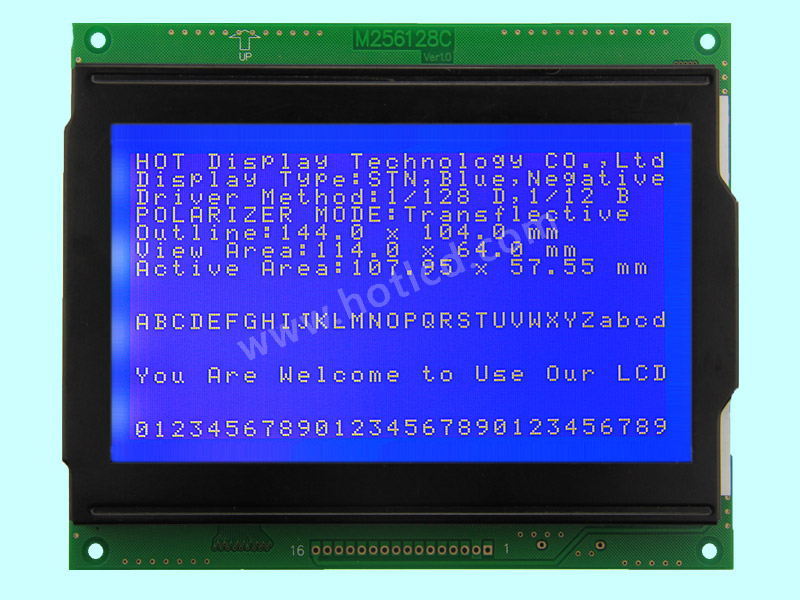

HTM256128C是一款256x128 COB点阵液晶模组，采用标准COB（Chip on Board，板上覆晶）封装工艺，驱动IC直接贴装在PCB板上。该模组为STN负显蓝底白字透射式显示——深邃的蓝色背景呈现专业、现代的视觉效果，明亮的白色字符与之形成鲜明对比，配合白色LED背光，在光线较暗的工业环境中也能确保清晰可读。

外形尺寸为147.0×116.0×14.6mm，显示区域127.0×70.0mm，视域窗口114.0×64.0mm，点距0.47×0.47mm，显示面积宽敞，适合需要大尺寸点阵显示的信息密集型应用场景。

该256x128 COB点阵屏具备256×128像素的解析能力，可呈现16行×32列英文字符（8×8点阵），支持自定义波形、图标、图形及中文点阵数据，满足工业控制、仪器仪表等场景的复杂信息展示需求。HTM256128C采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。这款工业级COB液晶屏支持-20℃至+70℃宽温工作，适用于工业现场等对稳定性有要求的应用环境。

256×128 COB点阵液晶模组的技术参数

精密工程定义了该COB液晶显示模组的结构尺寸。根据官方规格书，主要规格如下：

模组外形尺寸：147.0mm（宽）×116.0mm（高）×14.6mm（厚度），大面积显示适配信息密集型应用

显示区域（A.A） ：127.0mm×70.0mm，用于像素渲染

视域窗口（V.A） ：114.0mm×64.0mm，提升可读性

分辨率：256×128个独立像素，支持16行×32列英文字符显示，可灵活呈现波形、图形及中文字符

点距：0.47mm×0.47mm，点间距精细，显示清晰锐利

显示类型：STN负显，蓝底白字，透射式，高对比度显示效果

接口方式：MCU并行接口，16PIN连接

供电电压：5.0V

背光类型：白色LED

工作温度：-20℃~+70℃，适应工业现场复杂环境

为什么选择HTM256128C？

该256x128 COB点阵液晶模组为产品设计带来以下核心竞争优势：

① 256×128高分辨率，信息承载力强

256×128像素分辨率，显示容量是128×64的四倍，可同时呈现大量参数、完整波形或复杂图表内容，适合需要信息密集型显示的工业仪表、医疗设备等应用场景。

② COB工艺成熟，结构稳固

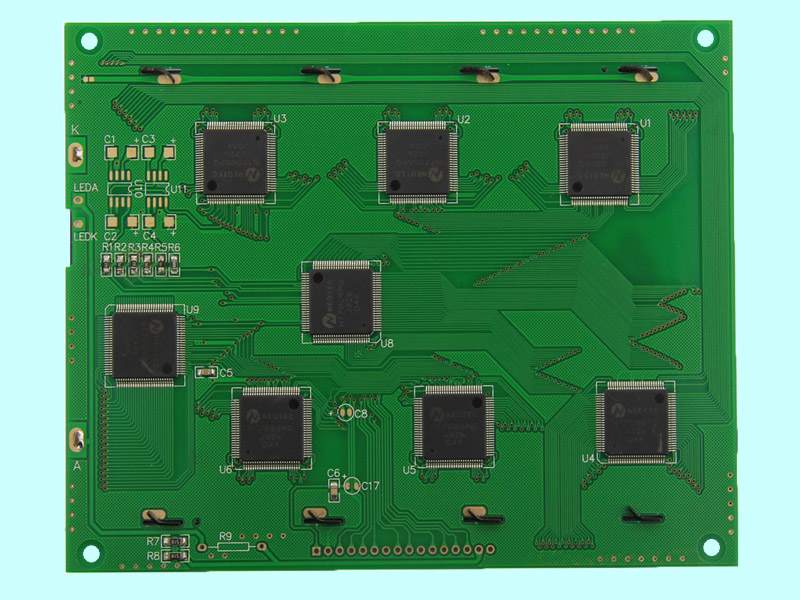

驱动IC与PCB板一体化封装，抗震性强，无需外部电路扩展，简化硬件架构，适合长期连续运行的工业设备。

③ 大尺寸显示面积，信息一目了然

显示区域达127.0×70.0mm，视野开阔，可同时展示更多数据内容，减少翻页操作，提升操作效率。

④ STN负显蓝底白字，弱光环境表现出色

STN负显蓝底白字透射式显示方案，蓝色背景深邃沉稳，白色字符明亮突出，配合白色LED背光，在光线不足的工业现场、设备内嵌等场景下表现尤为出色。

⑤ 宽温工作，适应复杂环境

-20℃至+70℃工作温度区间，可在工业现场、户外设备等场景下保持稳定显示。

256×128 COB点阵液晶模组适用于哪些场景？

该256x128 COB点阵液晶模组因其高分辨率、大尺寸显示面积和宽温工作范围，在多个工业领域得到广泛应用：

工业自动化控制：PLC操作面板、设备控制终端、工业HMI人机界面

仪器仪表与计量设备：电力仪表、温控器、流量计等设备

医疗设备显示：病人监护仪、诊断设备

通信与测试设备：网络分析仪、频谱仪等设备显示面板

256×128 COB点阵液晶模组的常见问题解答（FAQ）

问1：HTM256128C采用什么接口？

答1：该模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台。MCU并行接口通过数据总线直接传输显示数据，无需额外的协议转换，数据传输效率高、速度快。16PIN连接器中包含8位数据线（D0-D7）、读写控制线、片选线及电源线，标准引脚定义，配套成熟的驱动代码和参考例程，可直接移植，帮助工程师快速完成初始化与显示调试，缩短开发周期。

问2：该模组与128×64点阵模组的主要区别是什么？

答2：HTM256128C分辨率为256×128像素，像素总数是128×64的四倍（32768像素 vs 8192像素），显示区域更大、信息承载力更强。具体来说，该模组可同时呈现大量数据、完整波形或复杂图表内容，适用于需要信息密集型显示的工业仪表、医疗设备等场景；而128×64模组显示内容相对简洁，适合信息量较少的设备状态指示或简单菜单界面。在尺寸方面，HTM256128C外形为147.0×116.0mm，显示区域127.0×70.0mm，视野更开阔；128×64模组通常外形更小，适合紧凑型设备。

问3：透射式显示在户外强光下效果如何？

答3：该模组为透射式显示，依赖背光提供光源，在室内和弱光环境下表现优异——蓝底白字对比鲜明，显示效果清晰锐利。在户外强光环境下，由于环境光强度高于背光亮度，屏幕可能会出现泛白、对比度下降的情况，影响可读性。
如需在户外强光下使用，建议采取以下方案：①搭配高亮LED背光（可咨询定制更高亮度背光版本）；②选用透反射式偏光片方案，该方案可同时利用背光和环境光，在强光下依靠环境光反射显示反而更清晰；③在结构设计上增加遮光罩或防眩光盖板，降低环境光干扰。
