20x2字符液晶模组 | 高对比度VA负显 | ST7066U驱动 | MCU接口 | HTM2002A

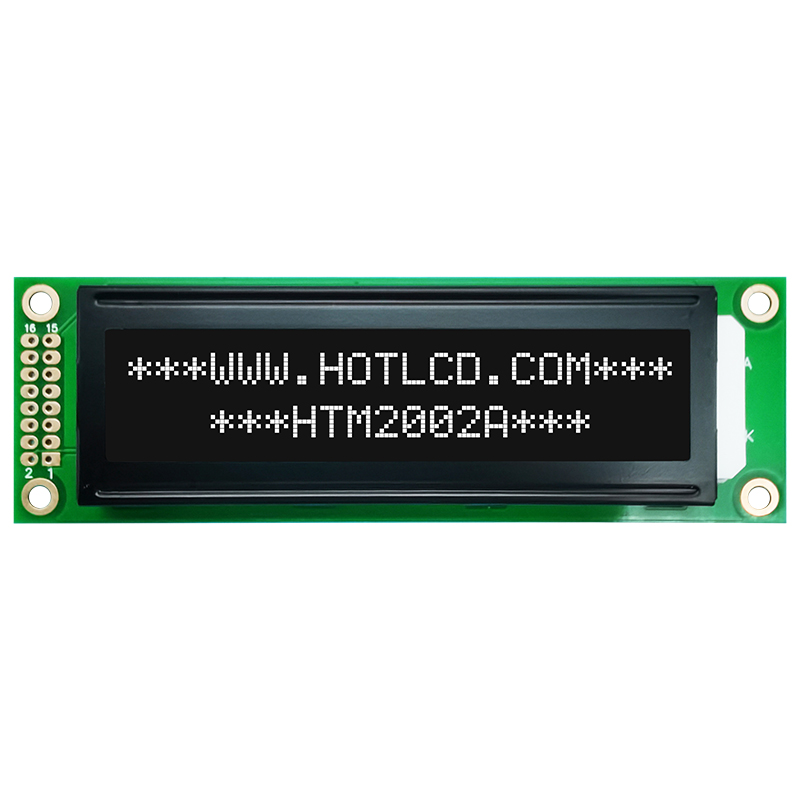

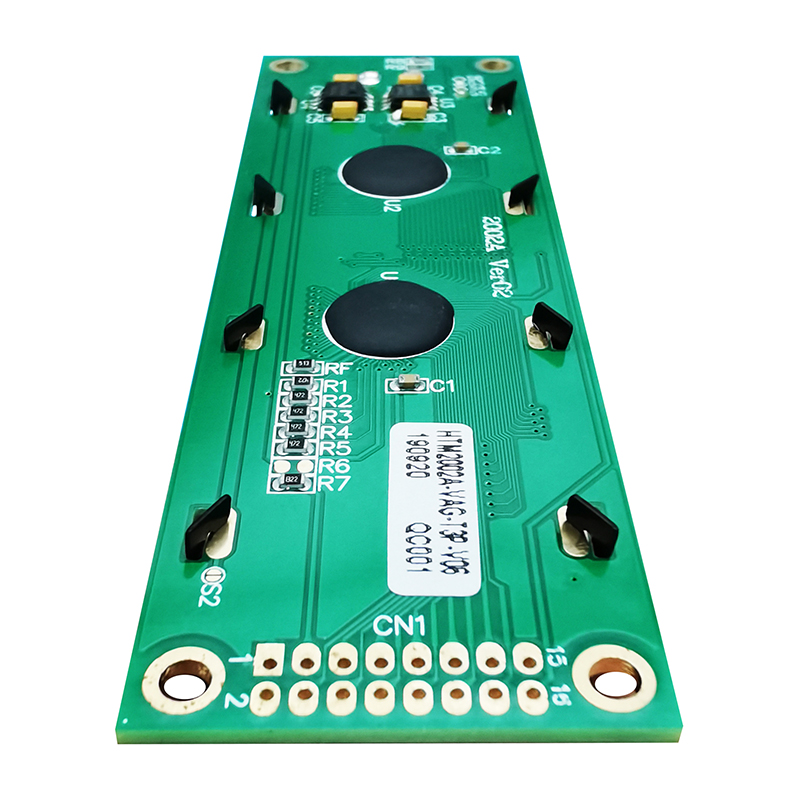

HTM2002A 是一款20字符×2行字符液晶模组，属于高对比度VA（Vertical Alignment）负显字符屏，驱动IC型号为ST7066U。VA负显技术以高对比度、深邃的字符显示效果著称——背景明亮通透，字符深色清晰突出，视觉冲击力强，尤其适合需要清晰阅读文字信息的工业场景。

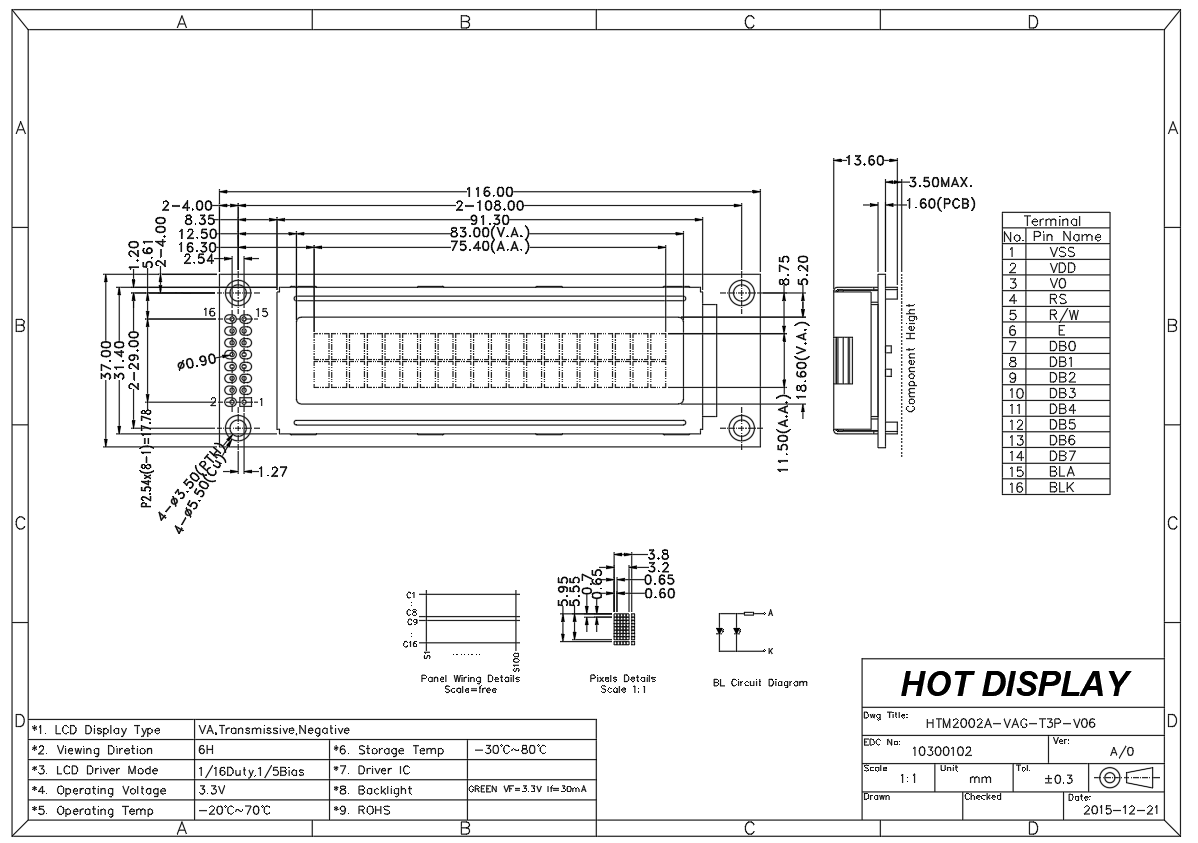

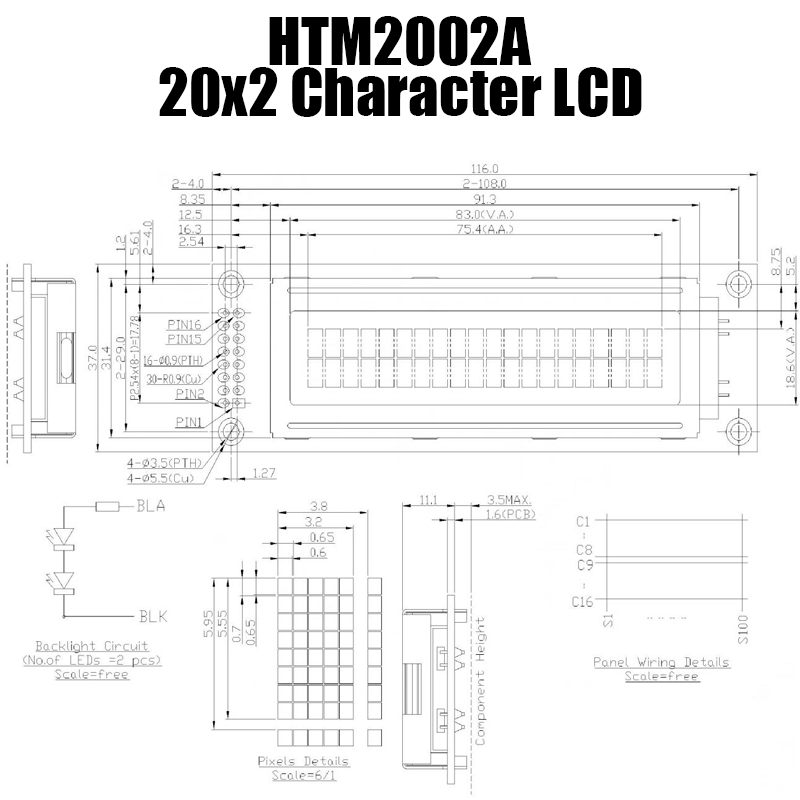

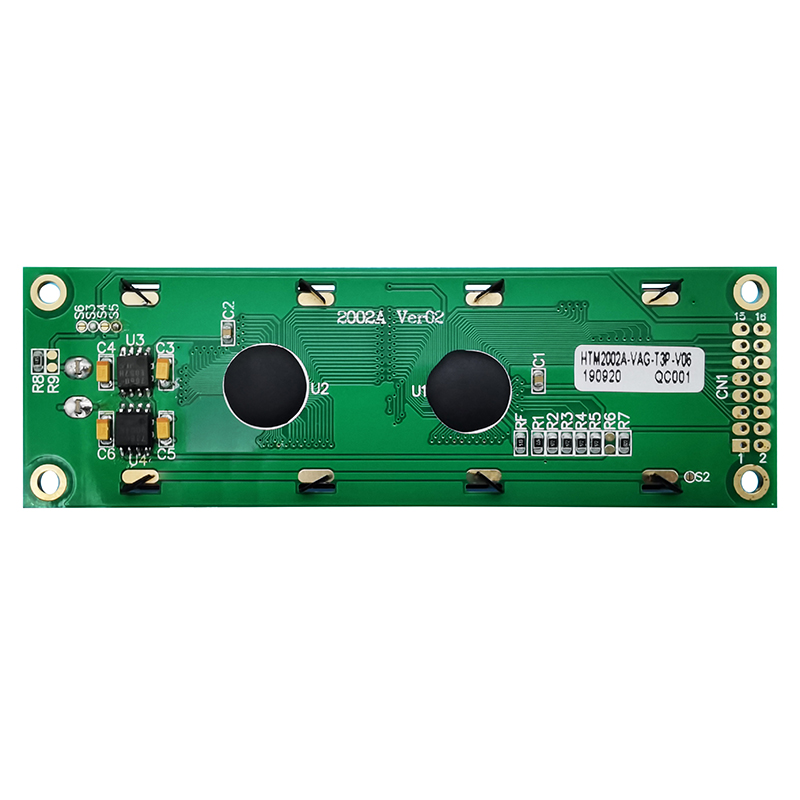

外形尺寸为116.0×37.0×14.6mm，点距0.65×0.70mm，字符尺寸2.95×4.75mm（含间距），可显示2行×20列字符，标准字符点阵为5×8点阵（带光标）。

该20x2字符屏可显示英文字母、数字及常用符号（通过ASCII码输入），也支持自定义字符图形（用户可自行编写最多8个自定义字符图案），满足工业控制、仪器仪表等场景的字符信息展示需求。HTM2002A采用标准MCU并行接口，16PIN连接，3.3V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。工业级字符液晶屏支持-20℃至+70℃宽温工作，适用于轴温监控、工业控制等对可靠性有要求的应用环境。

20x2字符液晶模组的技术参数

模组外形尺寸：116.0mm（宽）×37.0mm（高）×14.6mm（厚度）

显示内容：20字符×2行

字符点阵：5×8点阵（含光标）

字符尺寸：2.95×4.75mm（含间距）

点距：0.65mm×0.70mm

显示类型：高对比度VA负显

驱动IC：ST7066U

接口方式：MCU并行接口，16PIN连接

供电电压：3.3V

背光类型：LED背光（绿光）

工作温度：-20℃~+70℃

为什么选择HTM2002A？

① 高对比度VA负显，字符清晰突出

VA（Vertical Alignment）负显技术通过垂直排列液晶分子，实现更高的对比度和更深的字符显示——背景明亮通透，字符深色清晰，视觉冲击力强，尤其适合需要清晰阅读文字信息的工业场景，如轴温监控、设备状态显示等。

② 20字符×2行标准规格，信息一目了然

每行可显示20个字符，共2行，标准5×8点阵字符，可清晰呈现设备运行状态、参数数值、报警信息等文字内容，适合工业控制、仪器仪表等场景。

③ ST7066U驱动芯片，开发资源丰富

搭载ST7066U驱动芯片，配套资料和参考代码丰富，几乎支持所有主流单片机平台，工程师可快速完成显示功能开发，大幅缩短开发周期，降低开发门槛。

④ 3.3V低功耗设计

3.3V低电压供电，功耗低，适合手持终端、便携仪器、电池供电设备等对功耗有要求的应用场景。

⑤ 宽温工作，适应复杂环境

-20℃至+70℃工作温度区间，可在工业现场、户外设备等场景下保持稳定显示。

20x2字符液晶模组适用于哪些场景？

工业监控设备：轴温监控、设备运行状态显示、报警信息提示

仪器仪表：电力仪表、温控器、计数器、频率计

医疗设备：便携式监护仪、体温计、血压计

通信设备：网络设备状态显示

消费电子：电子秤、计算器、计时器

20x2字符液晶模组的常见问题解答（FAQ）

问1：HTM2002A采用什么接口？

答1：该模组采用标准MCU并行接口（兼容6800时序），16PIN连接，3.3V供电，兼容主流单片机平台。MCU并行接口通过数据总线直接传输显示数据，无需额外的协议转换，数据传输效率高、速度快。16PIN连接器中包含8位数据线（D0-D7）、读写控制线（R/W）、使能线（E）、数据/命令选择线（RS）及电源线，标准引脚定义，配套成熟的驱动代码和参考例程。该模组支持4位和8位两种数据总线模式，在MCU引脚资源紧张时可选4位模式，仅需4条数据线即可完成通信，灵活性高，适配不同开发需求。

问2：VA负显与普通字符屏有什么区别？

答2：VA（Vertical Alignment）负显技术通过垂直排列液晶分子，实现更高的对比度和更深的字符显示，背景明亮通透、字符深色清晰，视觉冲击力强，尤其适合需要清晰阅读文字信息的工业场景。普通字符屏通常采用TN或STN技术，对比度相对较低，字符显示不够锐利。VA负显屏在强光环境下同样表现优异，可视角度也更宽，更适合工业现场等复杂环境。。

问3：20x2字符屏可以显示多少个字符？

答3：该模组可显示2行×20列字符（每行最多20个字符，共2行），总共可显示40个字符（含空格）。每个字符为5×8点阵（带光标为5×10点阵），字符尺寸为2.95×4.75mm（含间距），在2行×20列的显示区域内可清晰呈现字母、数字、符号及自定义图形。如需显示更多内容，可通过软件实现换行滚动或逐行翻页显示。如果需要同时显示大量数据或复杂图形界面，建议选择图形点阵液晶模组（如128×64、192×64等），其显示灵活性和信息承载力远高于字符模组。
