2.4寸MIPI接口TFT显示屏 | 240x320分辨率 | ST7782M驱动 | TFT-H02402QVST4N21

TFT-H02402QVST4N21 是一款2.4寸MIPI接口TFT显示屏，分辨率为240×320像素，采用MIPI-DSI视频模式传输，搭载ST7782M驱动芯片，将高速MIPI接口技术引入2.4寸小尺寸领域，为主控芯片支持MIPI接口的小型设备提供了理想的显示方案。该2.4寸MIPI接口TFT显示屏（型号TFT-H02402QVST4N21）兼具高速传输与超薄设计双重优势，适用于行车记录仪、POS机等小尺寸智能终端设备。

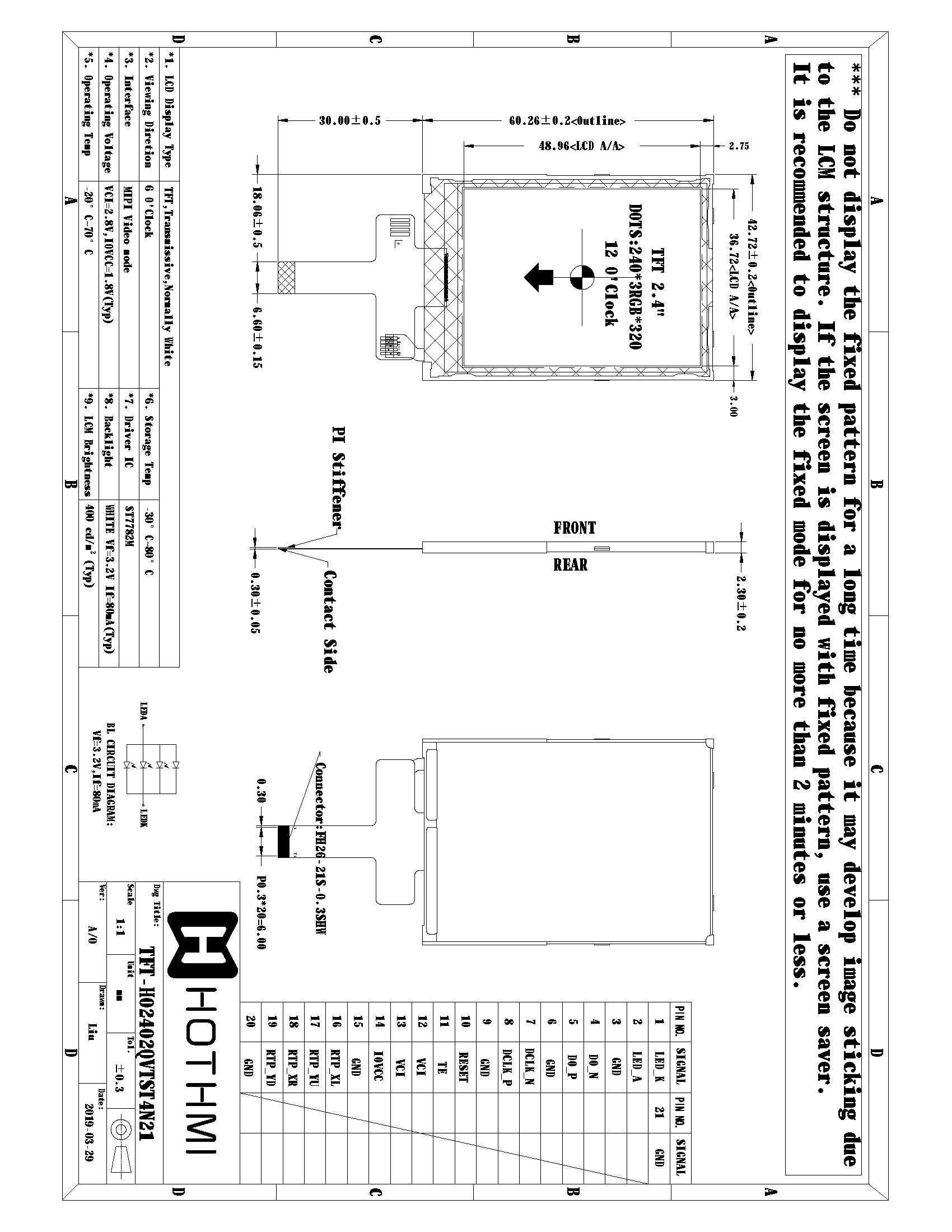

外形尺寸为42.72×60.26×2.30mm，显示区域36.72×48.96mm，超薄设计厚度仅2.30mm，适合空间受限的便携设备。屏幕亮度为400cd/m2，显示清晰，视角为12H方向，工作温度范围覆盖-20℃至+70℃。

该2.4寸MIPI屏采用21PIN连接器（型号FH26-21S-0.3SHW），2.8V供电，支持MIPI视频模式，可快速传输显示数据。该产品适用于行车记录仪、POS机等小尺寸智能终端设备，为主控支持MIPI接口的小型设备提供低功耗、高画质的显示方案。

2.4寸MIPI接口TFT显示屏的技术参数

模组外形尺寸：42.72mm（宽）×60.26mm（高）×2.30mm（厚度）

显示尺寸：2.4英寸

分辨率：240×320像素

有效显示区域：36.72×48.96mm

显示类型：TFT彩屏

视角方向：12H

亮度：400cd/m2

接口方式：MIPI-DSI（视频模式）

连接器：FH26-21S-0.3SHW（21PIN）

驱动芯片：ST7782M

供电电压：2.8V

工作温度：-20℃~+70℃

为什么选择2.4寸MIPI接口TFT显示屏？

① MIPI接口小尺寸屏，适配MIPI主控设备

该2.4寸MIPI接口TFT显示屏将MIPI-DSI高速接口引入小尺寸领域，为主控芯片仅支持MIPI接口的小型设备提供了直接适配的显示方案，无需额外桥接芯片或接口转换，简化硬件设计。

② 高速MIPI传输，流畅显示体验

MIPI-DSI接口支持高速数据传输，视频模式下可流畅显示动态画面，适合行车记录仪、POS机等需要实时画面更新的应用场景。

③ 超薄设计，适配紧凑设备

厚度仅2.30mm，超薄结构便于嵌入空间有限的便携设备，不占用多余内部空间。

④ 宽温工作，适应多变环境

-20℃至+70℃工作温度区间，可在行车记录仪高温暴晒或寒冷天气等场景下保持稳定显示。

⑤ 400cd/m2亮度，室内外清晰可读

400cd/m2亮度配合12H视角方向，在不同光线条件下均可获得良好的可视效果。

2.4寸MIPI接口TFT显示屏适用于哪些场景？

行车记录仪：实时画面显示，MIPI接口高速传输视频数据

POS机：支付界面显示，低功耗设计延长设备续航

手持终端：便携设备显示屏，超薄设计适配紧凑结构

智能家居控制面板：小尺寸控制屏，MIPI接口直连主控

2.4寸MIPI接口TFT显示屏的常见问题解答（FAQ）

问1：TFT-H02402QVST4N21采用什么接口？

答1：该2.4寸MIPI接口TFT显示屏采用MIPI-DSI接口，支持视频模式传输，21PIN连接器（型号FH26-21S-0.3SHW），2.8V供电。MIPI接口支持高速数据传输，适合需要流畅显示动态画面的应用场景。

问2：视频模式和命令模式有什么区别？

答2：MIPI-DSI支持两种操作模式：视频模式和命令模式。视频模式下，主控持续向显示屏传输像素数据流，适合显示动态画面和视频内容；命令模式下，主控通过数据包发送指令和数据，适合显示静态画面且功耗更低。该2.4寸MIPI接口TFT显示屏支持视频模式，适合行车记录仪、POS机等需要流畅显示的设备。

问3：该模组可以用于户外设备吗？

答3：该2.4寸MIPI接口TFT显示屏工作温度范围为-20℃至+70℃，可适应大多数户外环境。亮度为400cd/m2，在室内和半户外环境下清晰可读。如需在阳光直射的户外使用，建议选用更高亮度的版本（可咨询）。
