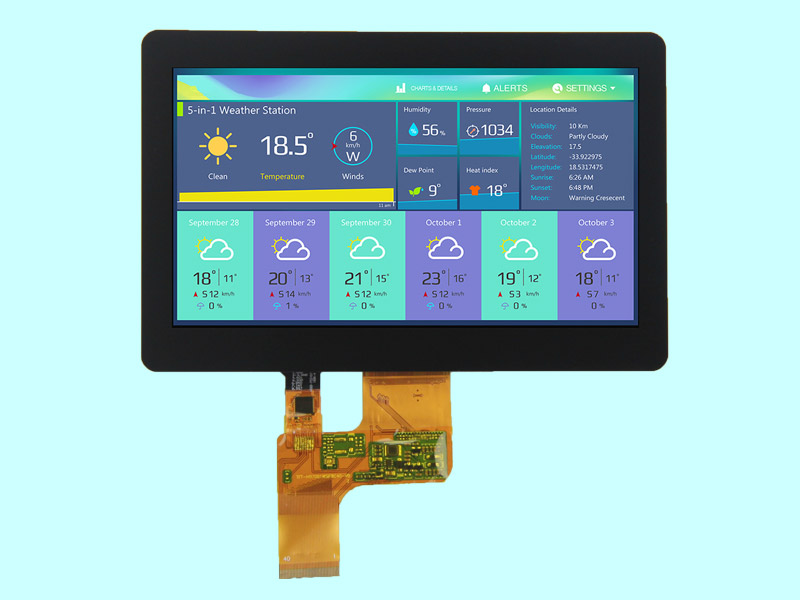

7寸IPS全视角TFT显示屏 |高清宽视角高亮带电容触摸7寸TFT-H7001WSIF8C40

这是一款工程师用心设计的7寸高清高亮全视角带电容触摸的TFT显示屏，FPC内建了T-CON电路，仅需3.3V可以直接驱动，同时也内建了10点触摸芯片，减少了客户主板外围电路，提高了客户开发产品的效率。非常适合智能家居产品和工业设备人机界面使用。

TFT-H7001WSIF8C40 是一款7寸IPS全视角TFT显示屏，分辨率为1024×600像素，采用RGB 24-bit并行接口，搭载EK79001+EK7321驱动芯片方案，亮度高达800cd/m2，并集成FT5426电容触摸芯片，支持多点触控。该7寸IPS全视角TFT显示屏以高清画质、高亮显示和灵敏触控为核心优势，为智能家居中控、工业HMI等应用提供理想的显示触控一体化方案。

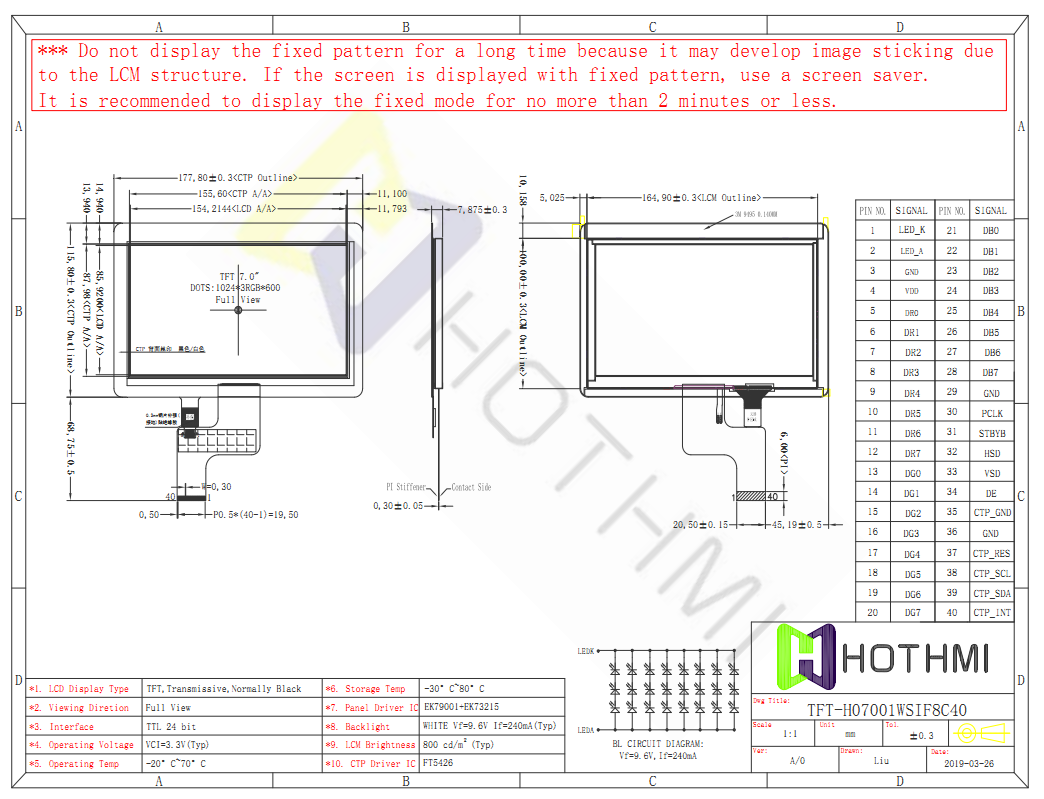

外形尺寸为177.8×115.8×7.88mm，显示区域154.21×85.92mm，IPS全视角技术确保从各个方向观看均无色偏，色彩还原真实。800cd/m2高亮度背光，即使在光线明亮的室内环境下也能清晰显示，适合智能家居中控等需要兼顾美观与实用性的应用场景。

该7寸IPS全视角TFT显示屏采用FPC-40PIN连接，3.3V供电，支持TTL 24-bit RGB信号传输，兼容主流开发平台。FT5426电容触摸芯片支持I2C通信，响应灵敏，支持多点触控，为用户提供流畅的交互体验。工作温度范围覆盖-20℃至+70℃，适用于智能家居中控、工业HMI、车载娱乐、医疗设备等场景。

7寸IPS全视角TFT显示屏的技术参数

模组外形尺寸：177.8mm（宽）×115.8mm（高）×7.88mm（厚度）

显示尺寸：7.0英寸

分辨率：1024×600像素

视角：IPS全视角

亮度：800cd/m2

接口方式：RGB 24-bit并行接口

连接器：FPC-40PIN

面板驱动IC：EK79001+EK7321

触摸芯片：FT5426（电容式，I2C接口）

供电电压：3.3V

背光电压/电流：9.6V / 240mA（典型值）

工作温度：-20℃~+70℃

存储温度：-30℃~+80℃

为什么选择7寸IPS全视角TFT显示屏？

① IPS全视角技术，任意角度无色偏

IPS面板技术确保从上下左右各个方向观看，色彩和亮度均保持一致，多人围观或非正视角操作场景下依然清晰可读，特别适合智能家居中控等需要兼顾美观与实用性的应用场景。

② 1024×600高清分辨率，画质细腻

1024×600分辨率在7寸屏幕上实现了细腻的像素密度，无论是显示UI界面、高清图像还是视频内容，都能呈现清晰锐利的画质，为用户带来舒适的视觉体验。

③ 800cd/m2高亮度，明亮环境清晰可见

800cd/m2高亮度背光，远高于常规工业屏（200-300cd/m2），在光线明亮的室内环境或半户外场景下依然清晰可读，适合智能家居中控等对显示效果有较高要求的应用场景。

④ RGB 24-bit接口，开发便捷

采用标准RGB 24-bit并行接口，信号传输稳定高效，兼容市面上绝大多数主流开发平台和工控主板，配套成熟的驱动参考代码，可快速完成显示调试与集成。

⑤ 集成电容触摸，交互流畅

搭载FT5426电容触摸芯片，支持多点触控，响应灵敏，I2C接口通信，简化触摸功能开发。用户可直接通过触摸完成设备控制与交互，提升产品体验。

7寸IPS全视角TFT显示屏适用于哪些场景？

智能家居中控面板：壁挂式全屋智能控制中心，高亮显示与灵敏触控兼备

工业HMI人机界面：设备操作终端、产线监控面板

车载信息娱乐系统：中控屏、后排娱乐屏

医疗设备显示：病人监护仪、诊断设备

商业显示终端：数字标牌、自助服务终端

7寸IPS全视角TFT显示屏的常见问题解答（FAQ）

问1：TFT-H7001WSIF8C40采用什么接口？

答1：该7寸IPS全视角TFT显示屏采用RGB 24-bit并行接口，FPC-40PIN连接，3.3V供电。RGB接口通过并行数据总线直接传输像素数据，信号传输稳定、速率高效，支持1024×600分辨率流畅显示，适合需要高画质显示的应用场景。

问2：该显示屏的触摸功能如何实现？

答2：该7寸IPS全视角TFT显示屏集成FT5426电容触摸芯片，支持多点触控，I2C接口通信。用户只需将I2C引脚连接到主控的对应接口，即可通过标准I2C协议读取触摸坐标数据，无需复杂的模拟信号处理，开发便捷，交互流畅。

问3：IPS全视角有什么优势？

答3：IPS（In-Plane Switching）技术通过液晶分子平面旋转，实现上下左右各方向约80度的宽视角。与普通TN屏相比，IPS屏在侧面观看时色彩和亮度几乎不衰减，无色偏、无反白现象，适合多人围观或非正视角操作的场景，如智能家居中控面板、车载显示等。
