类型：LCM
显示像素：132x64
外形尺寸(mm) ：66x56.2x5.5
VA尺寸(mm)：61x44.15
AA尺寸(mm) ：132x64
点间距mm：0.37x0.41
有效尺寸mm：48.81x26.21
应用：仪器仪表
视角：6H
引脚：12pin
接口方式：SPI
特殊说明：抗静电ESD 8KV
工作温度：-20~70℃
供电电压：3.3V
驱动芯片：ST7567

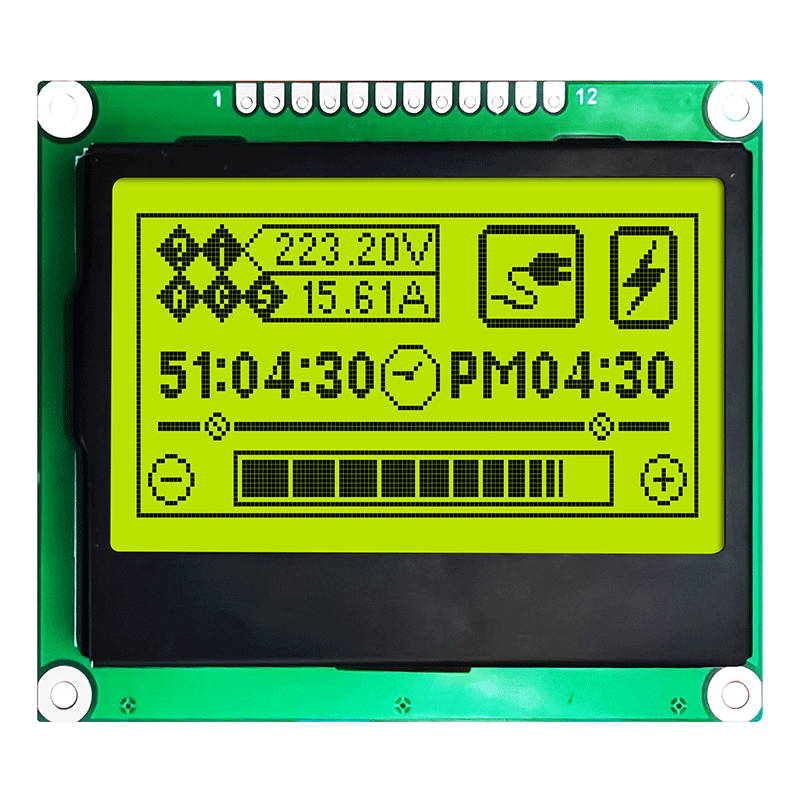

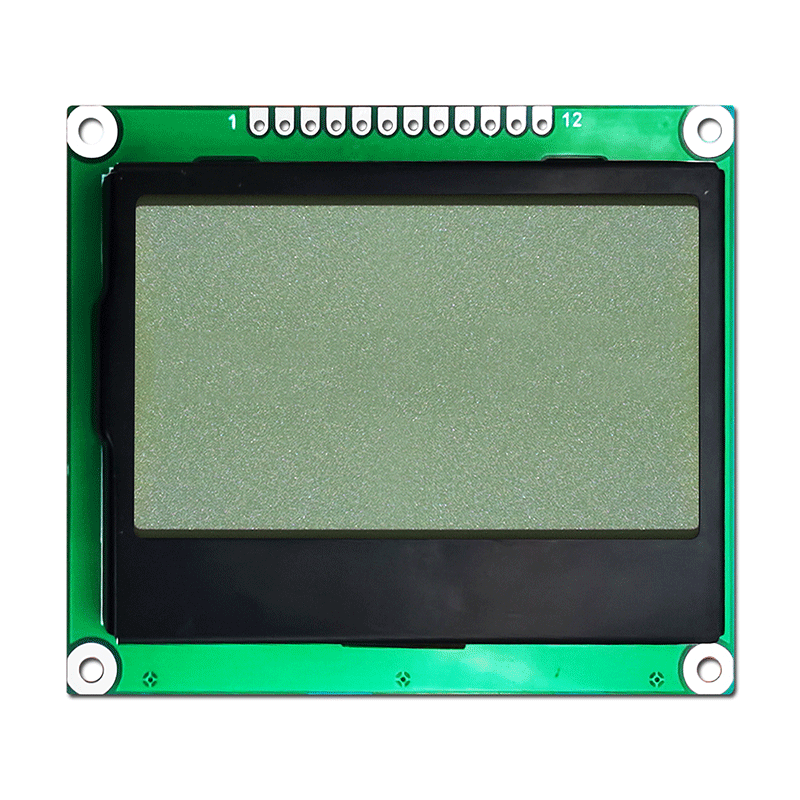

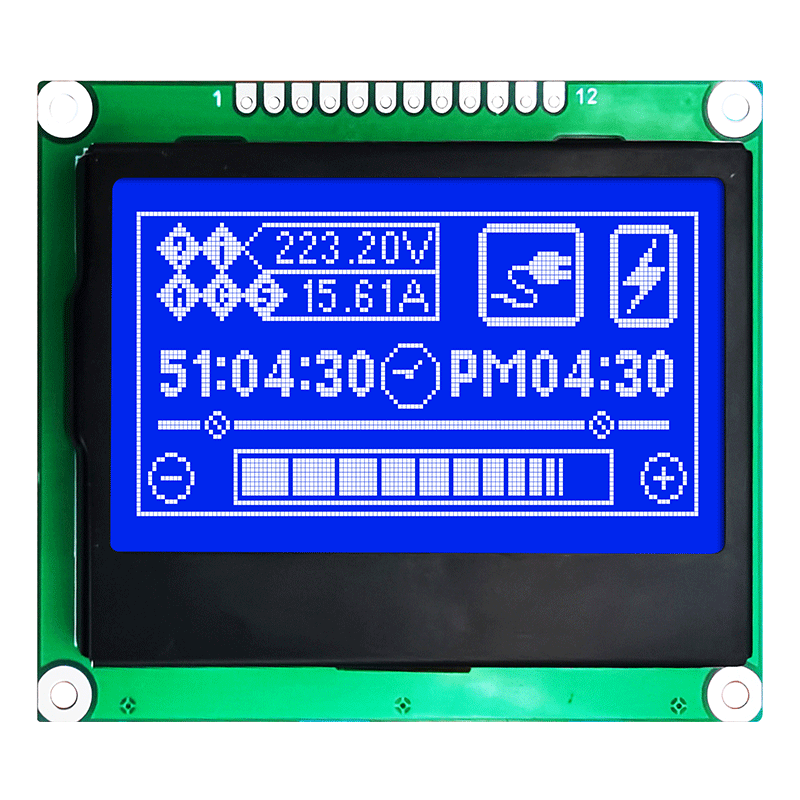

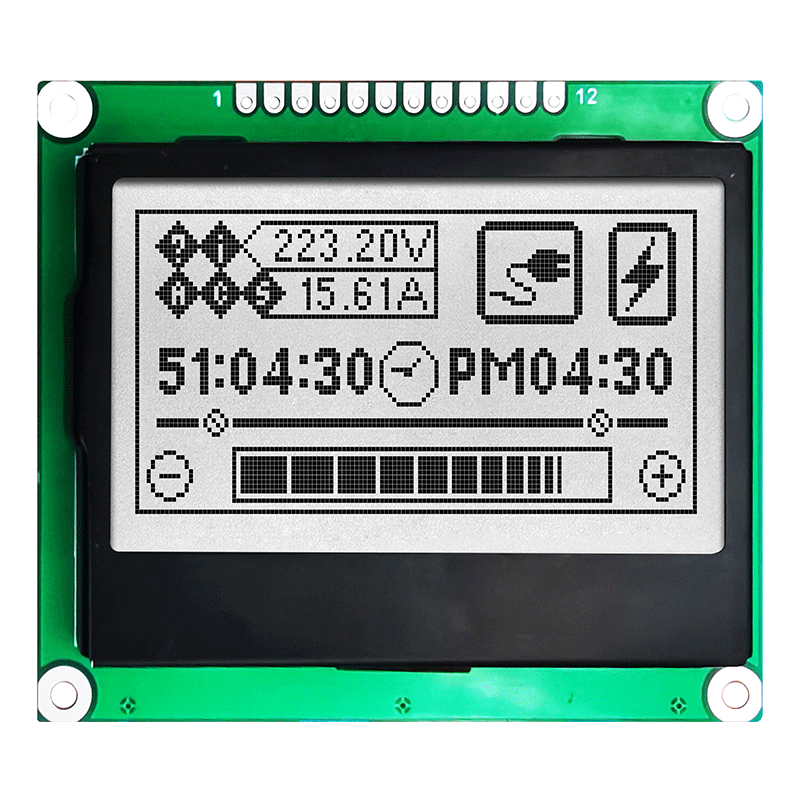

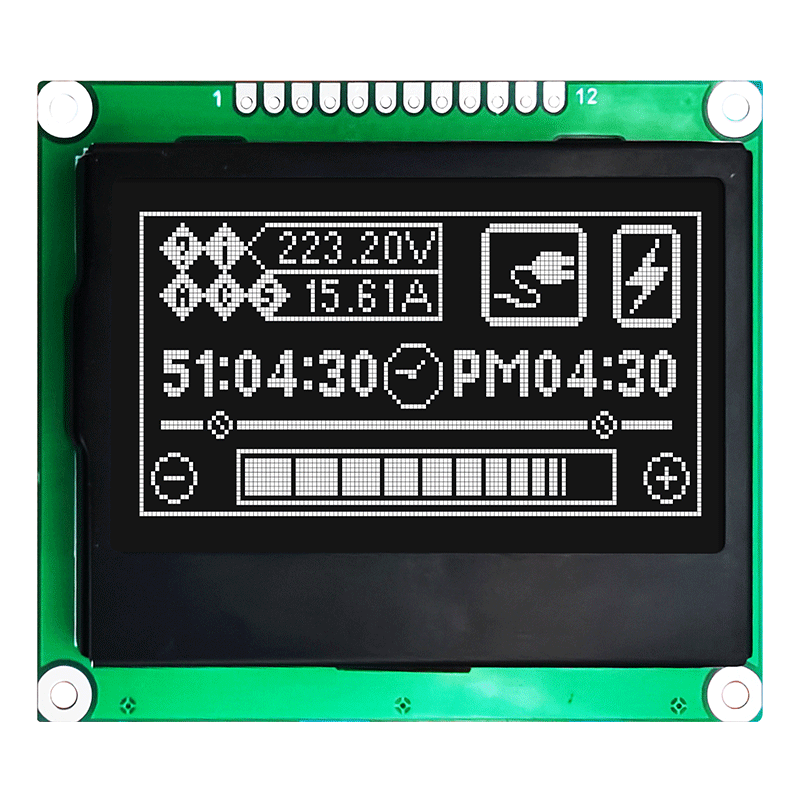

HOTLCD 132x64 图形液晶显示模块在白色背景上显示暗像素。 这种透反式 LCD 显示屏在环境光或背光下可见，同时提供 -20 至 70 摄氏度的宽工作温度范围。 这款 HTM-COG13264C01A-SPI 显示器具有 6:00 的最佳视野，在 3.3V 电源电压下工作并且符合 RoHS 标准。
LCD Product Specifications
Display Format: | 132 x 64 Pixels |
Display Type: | FSTN (+) |
Display Mode: | Transflective |
Optimal View: | 6:00 |

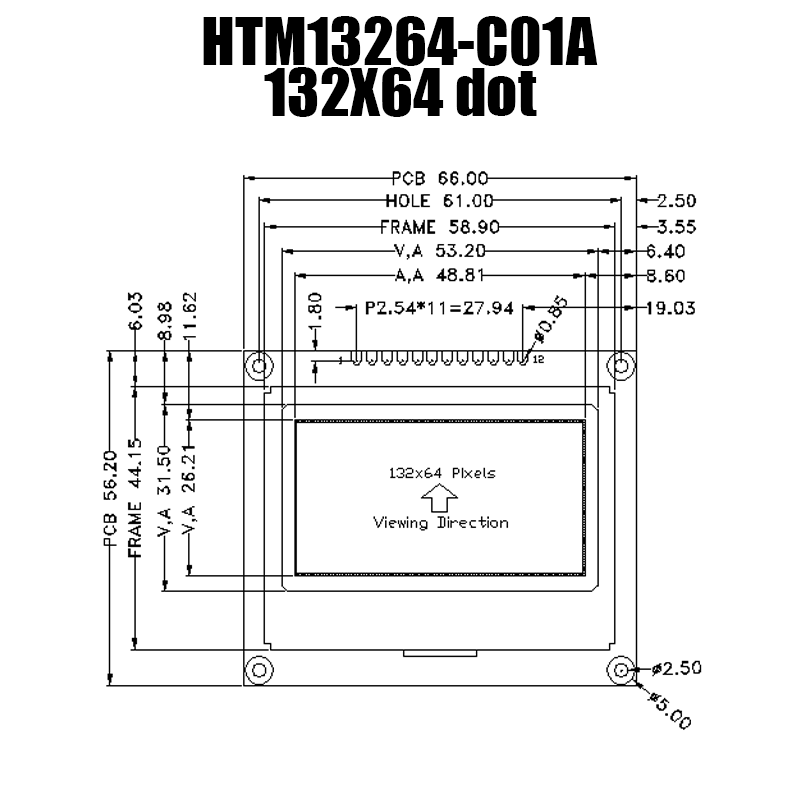

Outline L x W x H: | 66.0mm x 56.2mm x 5.5mm |
Viewing Area L x W: | 61mm x 44.15mm |
Active Area L x W: | 48.81mm x 26.21mm |
Supply Voltage: | 3.3 V |
Backlight: | Side White |
Interface: | Parallel |
Controller Type: | ST7567 |
Connection Type: | |
Operating Temperature: | -20°C ~ 70°C |
Storage Temperature: | -30°C ~ 80°C |
Added Feature: | Built-in Negative Voltage |
| Item | Symbol | Standard Value typ. | Unit |
|---|---|---|---|
| Input Voltage | VDD | 3.3 | V |
液晶定制解决方案
线缆定制
调整电缆的长度、位置和引出线或添加额外的连接器。 获得经过精确设计的电缆解决方案，使您的连接更加流畅和安全。
连接器定制
轻松修改显示器上的任何连接器以满足您的应用要求。 我们的工程师能够为排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器执行焊接。
界面定制
从多种界面选项中进行选择，或咨询我们的专家以选择最适合您项目的界面选项。 我们可以将 HDMI、USB、SPI、VGA 等整合到您的显示器中，以实现您的设计目标。
PCB修改
从各种更改中进行选择，包括 PCB 的形状、尺寸、引出线和组件布局，以使其完美适合您的应用。
