液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

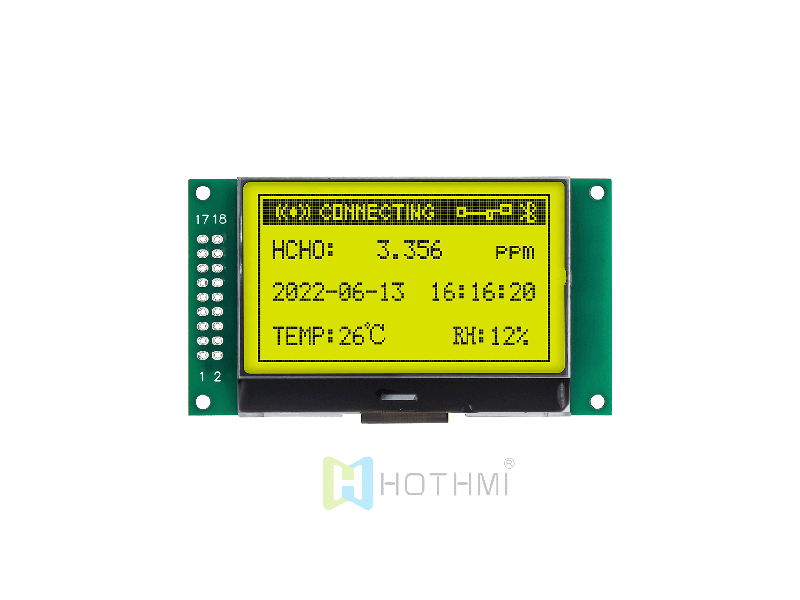

| 2.4寸132x64 LCD图形液晶模块/黄绿色图形LCD/ST7565控制器/可搭配Arduino使用 HTM13264C-11Y-A3P | 图形液晶模组 | 132x64 |
|
74x41.7x6.6 | 54x30.2 | 48.81x26.21 | 0.38x0.34 | 6H | 黄绿 | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

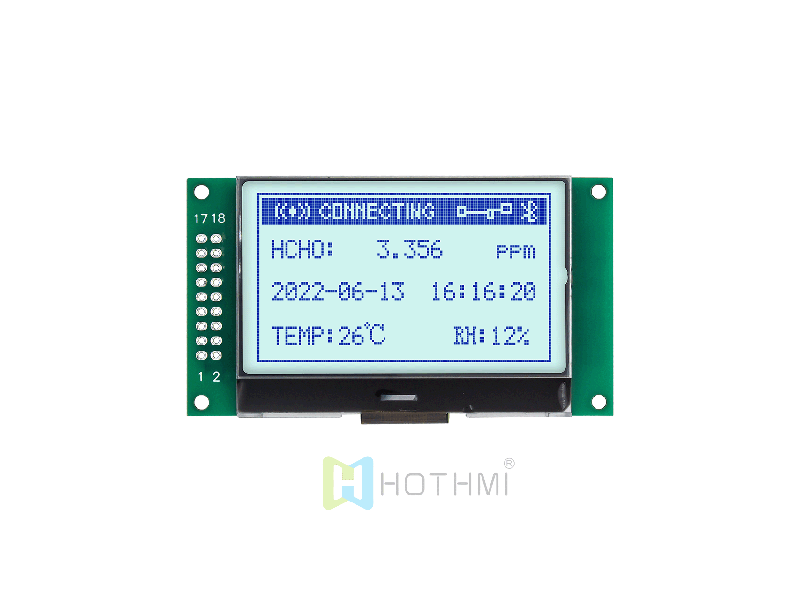

| 2.4寸 132x64 LCD 图形液晶屏/STN正显示/灰底蓝字/STN+/灰底蓝字/Arduino/MCU接口 HTM13264C-11W-A3P | 图形液晶模组 | 132x64 |
|
74x41.7x6.6 | 54x30.2 | 48.81x26.21 | 0.38x0.34 | 6H | 白色 | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

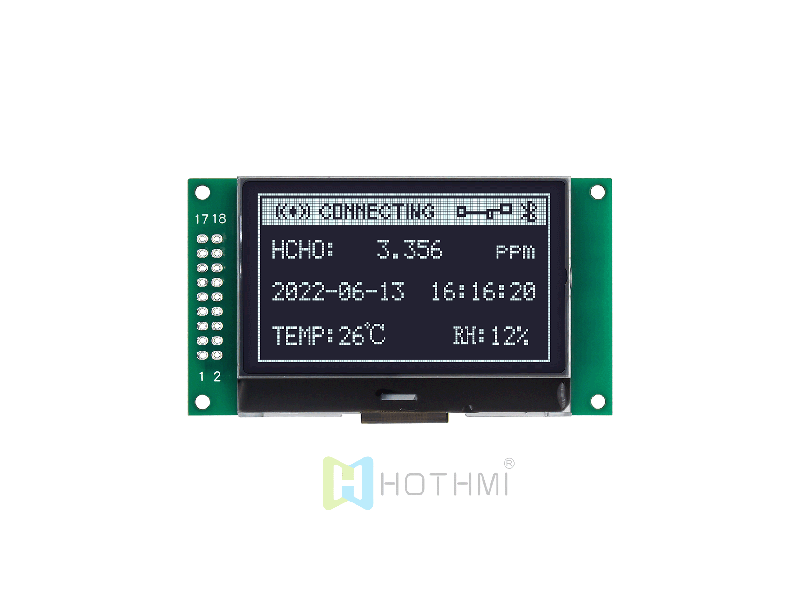

| 2.4寸 132x64 LCD 图形液晶屏/132 X 64 图形点阵液晶模块/DFSTN负显示/黑底白字 HTM13264C-41W-A3P | 图形液晶模组 | 132x64 |
|
74x41.7x6.6 | 54x30.2 | 48.81x26.21 | 0.38x0.34 | 6H | 白色 | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

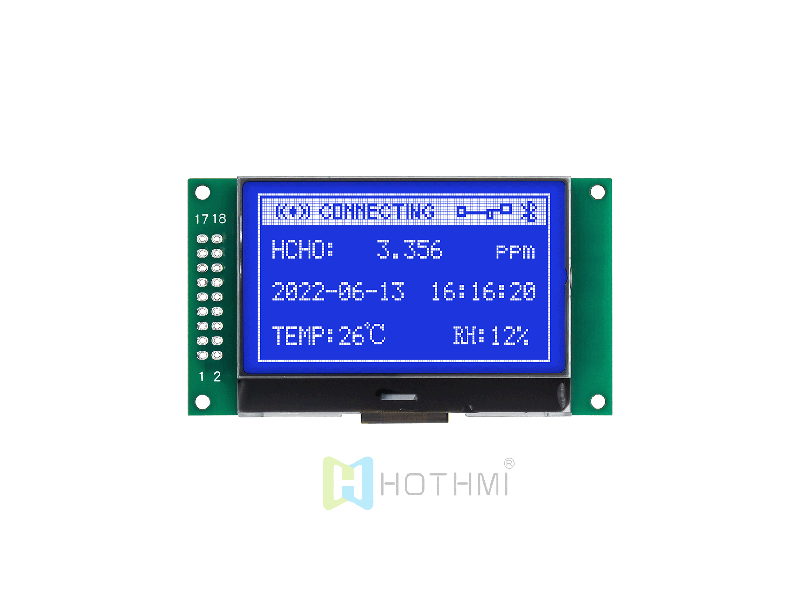

| 2.4寸132x64 图形液晶屏/64x132图形点阵液晶模块/STN负显示/蓝底白字 HTM13264C-25W-A5P | TFT显示屏 | 132x64 |
|
74x41.7x6.6 | 54x30.2 | 48.81x26.21 | 0.38x0.34 | 6H | 白色 | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 2.4寸LCD132x64工控图形液晶屏/STN正显示黄绿背景/MCU接口 HTM13264C-01Y-A3P | 图形液晶模组 | 132x64 |
|
74x41.7x6.6 | 54x30.2 | 48.81x26.21 | 0.38x0.34 | 6H | 黄绿 | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 3.4 英寸 160x32 LCD 图形液晶模块 | RGB红绿蓝背光 | FSTN+ | MCU | Arduino ST7565R HTM16032B-35S-A5P | 图形液晶模组 | 160x32 |
|
116.0x35.0x13.6 | 83.0x18.6 | 80.0x15.9 | 0.50x0.50 | 6H | 红绿蓝背光 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.4 英寸 160x32 LCD 图形液晶模块 | 16032图形液晶显示模组 | STN+ | MCU | Arduino HTM16032B-11Y-A5P | 图形液晶模组 | 160x32 |
|
116.0x35.0x13.6 | 83.0x18.6 | 80.0x15.9 | 0.50x0.50 | 6H | 白色 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.4 英寸 160x32 LCD 图形液晶模块 | 灰底蓝字 | STN+ | MCU | Arduino HTM16032B-11W-A5P | 图形液晶模组 | 160x32 |
|
116.0x35.0x13.6 | 83.0x18.6 | 80.0x15.9 | 0.50x0.50 | 6H | 白色 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.4 英寸 160x32 LCD 图形液晶模块 | 黑底白字 | DFSTN- | MCU | Arduino HTM16032B-41W-A5P | 图形液晶模组 | 128x64 |
|
116.0x35.0x13.6 | 83.0x18.6 | 80.0x15.9 | 0.50x0.50 | 6H | 白色 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.4 英寸 160x32 LCD 图形液晶模块 | 白底灰字 | FSTN+ | MCU | Arduino HTM16032B-31W-A5P | 图形液晶模组 | 160x32 |
|
116.0x35.0x13.6 | 83.0x18.6 | 80.0x15.9 | 0.50x0.50 | 6H | 白光 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R |
