液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

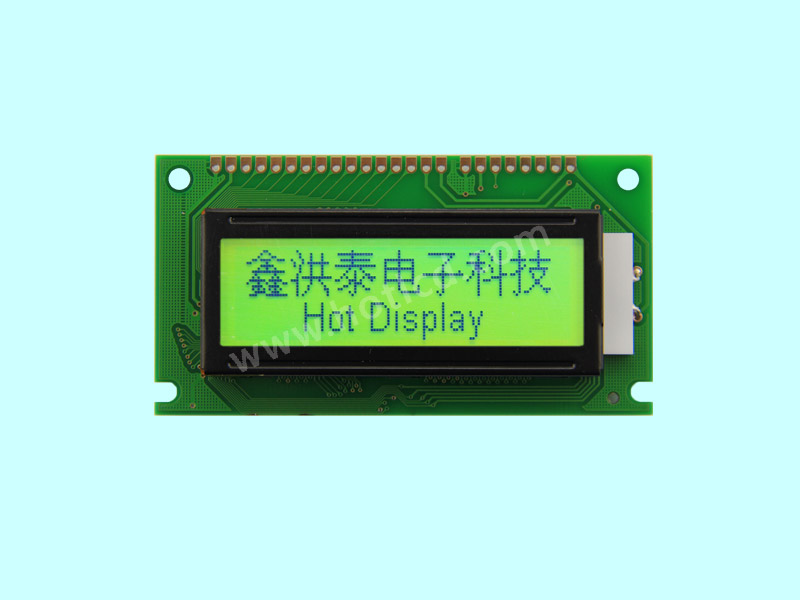

| 128x32 点阵液晶模组/HTM12832L | 标准COB液晶模组 | 128x32 |
|
84x44x11.6 | 60.0x18.0 | 70.0x20.0 | 0.53x0.53 | 6H | 黄绿 | 18PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0v | ||

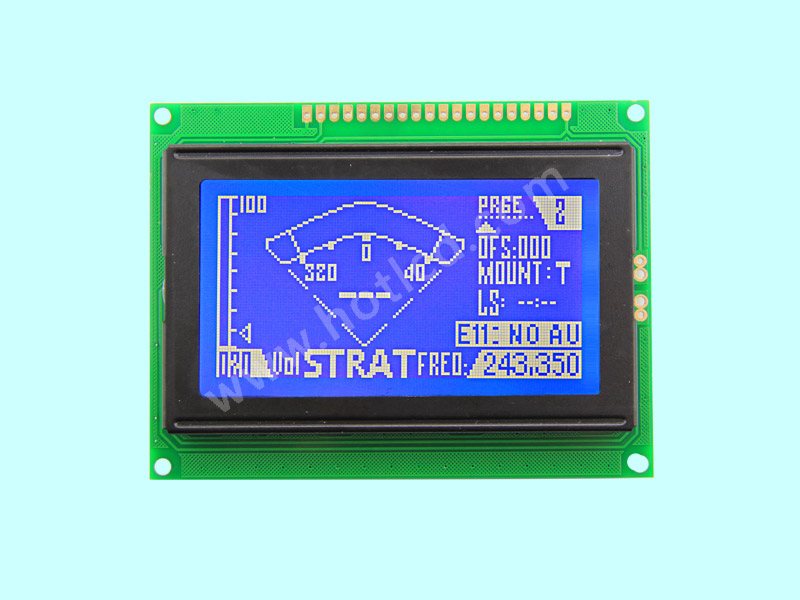

| 128x64 点阵液晶模组/HTM12864B3 | 标准COB液晶模组 | 128x64 |
|
93.0x70.0x10.6 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 白光 | 20PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0V | ||
| 128x64 点阵液晶模组/HTM12864-30 | 标准COB液晶模组 | 128x64 |
|
144.0x98.0x9.1 | 114.0x64.0 | 107.44x57.51 | 0.90x0.84 | 6H | 白光 | 18PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0v | ||
| 128x64 点阵液晶模组/HTM12864H | 标准COB液晶模组 | 128x64 |
|
63.0x52.2x11.5 | 54.0x36.0 | 49.88x31.32 | 0.38x0.34 | 6H | 白光 | FFC-20PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0V | ||

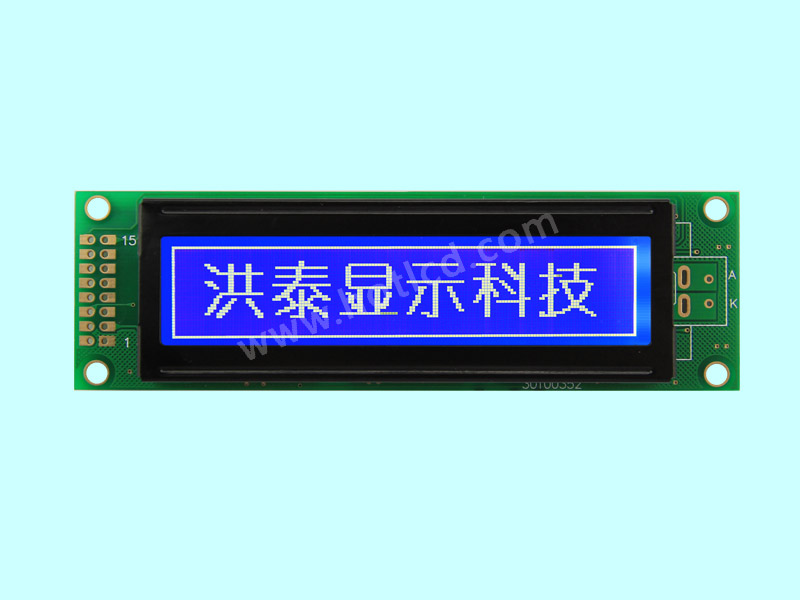

| 160x32 点阵液晶模组/HTM16032B | 标准COB液晶模组 | 160x32 |
|
116.0x35.0x13.6 | 83.0x18.6 | 80.0x15.9 | 0.50x0.50 | 6H | 白光 | 16PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

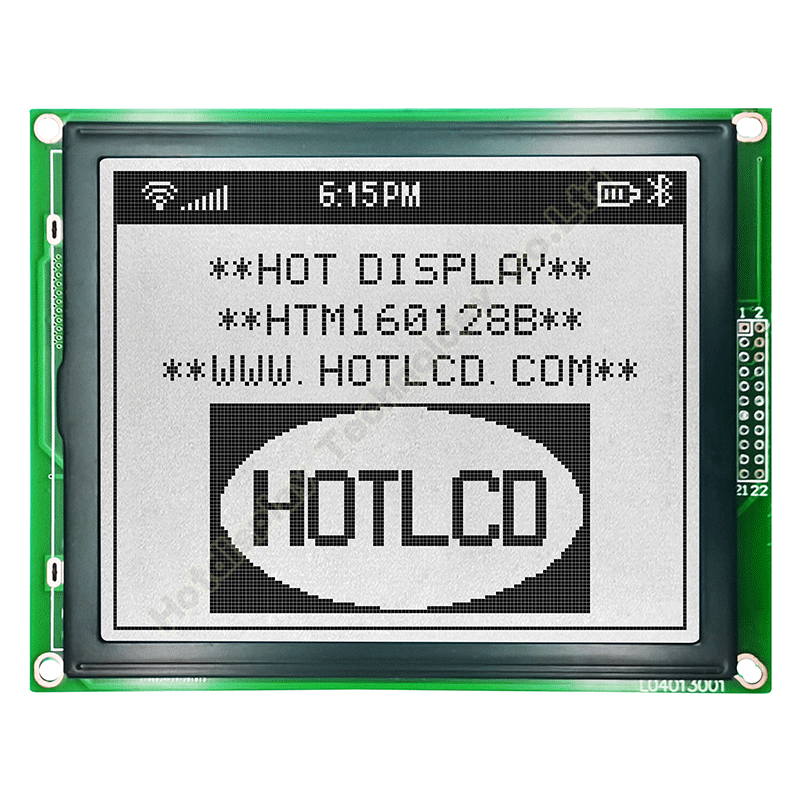

| 160x128 点阵液晶模组/HTM160128B | 标准COB点阵模组 | 160x128 |
|
129.0x102.0x8.6 | 101.0x82.0 | 92.76x74.2 | 0.58x0.54 | 6H | 白光 | 22PIN | MCU | -20~70℃ | 5.0v | RA6963 | ||

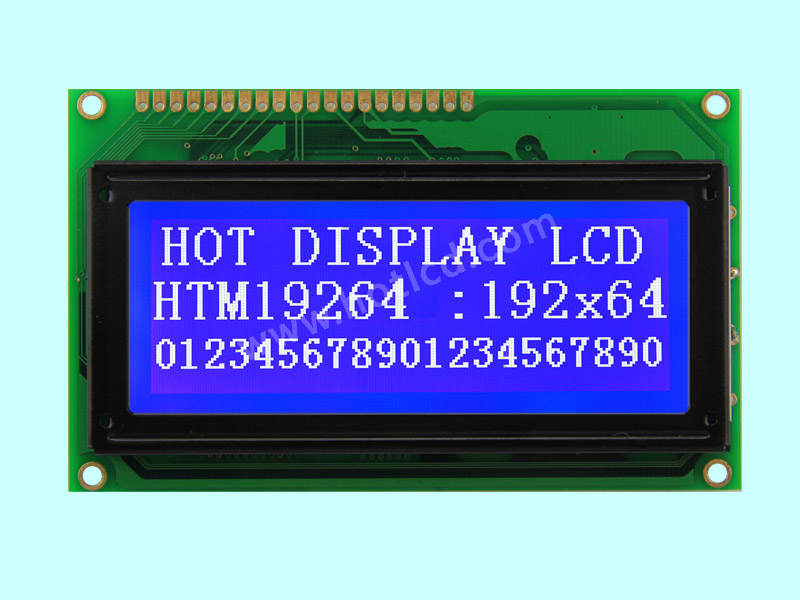

| 192x64 点阵液晶模组/HTM19264C | 标准COB液晶模组 | 192x64 |
|
100.0x60.0x8.2 | 82.0x31.0 | 98.27x79.16 | 0.41x0.41 | 6H | 白光 | 20PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0v | ||

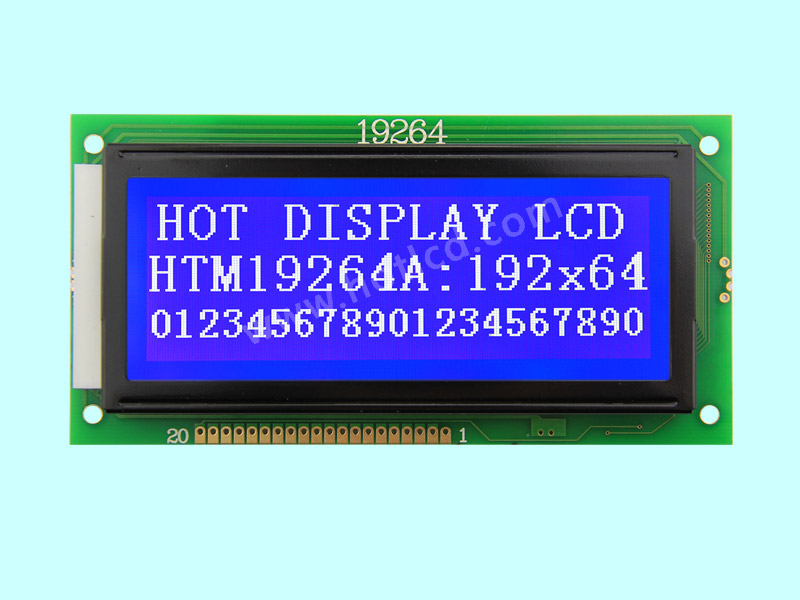

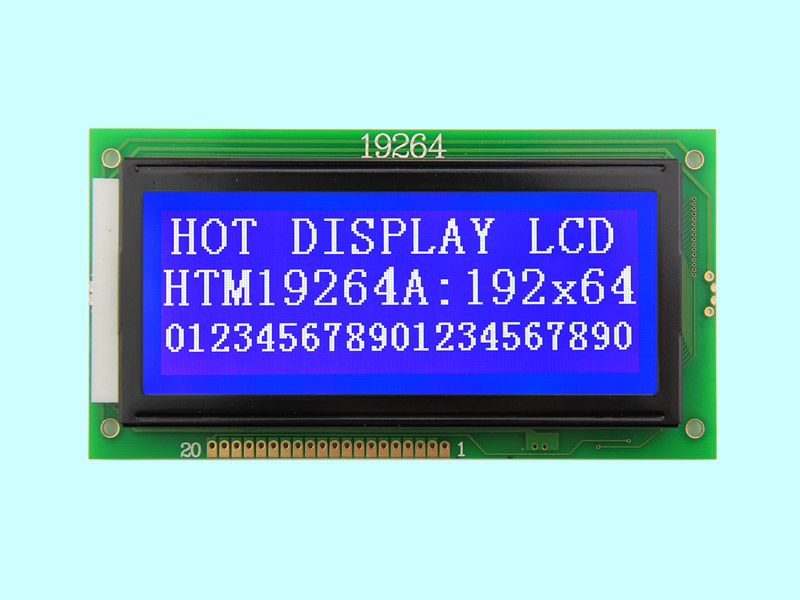

| 192x64 点阵液晶模组/HTM19264A | 标准COB液晶模组 | 192x64 |
|
130.0x65.0x13.5 | 103.92x38.94 | 97.486x32.462 | 0.508x0.508 | 6H | 白光 | 20PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0v | ||
| 192x64 点阵液晶模组/HTM19264B | 标准COB液晶模组 | 192x64 |
|
120.2x62.0x10.0 | 103.92x38.94 | 97.846x32.462 | 0.508x0.508 | 6H | 白光 | 21PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5v | ||

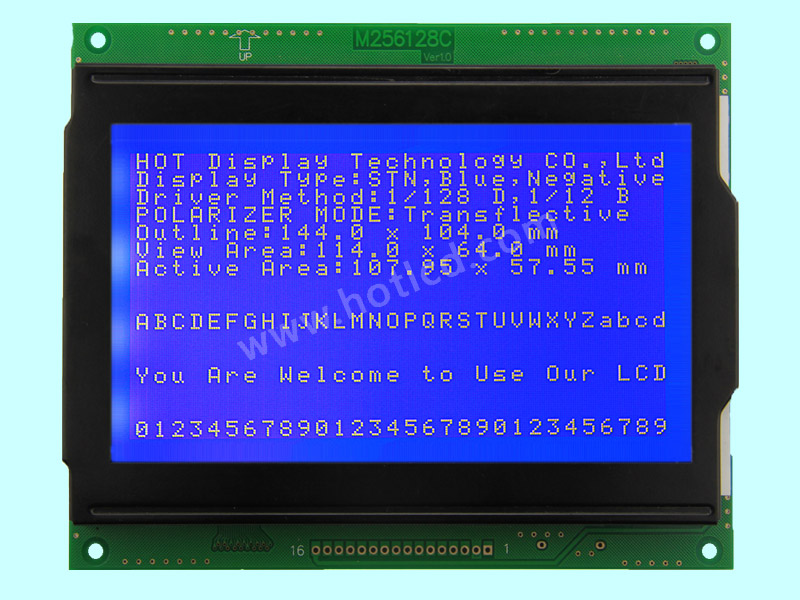

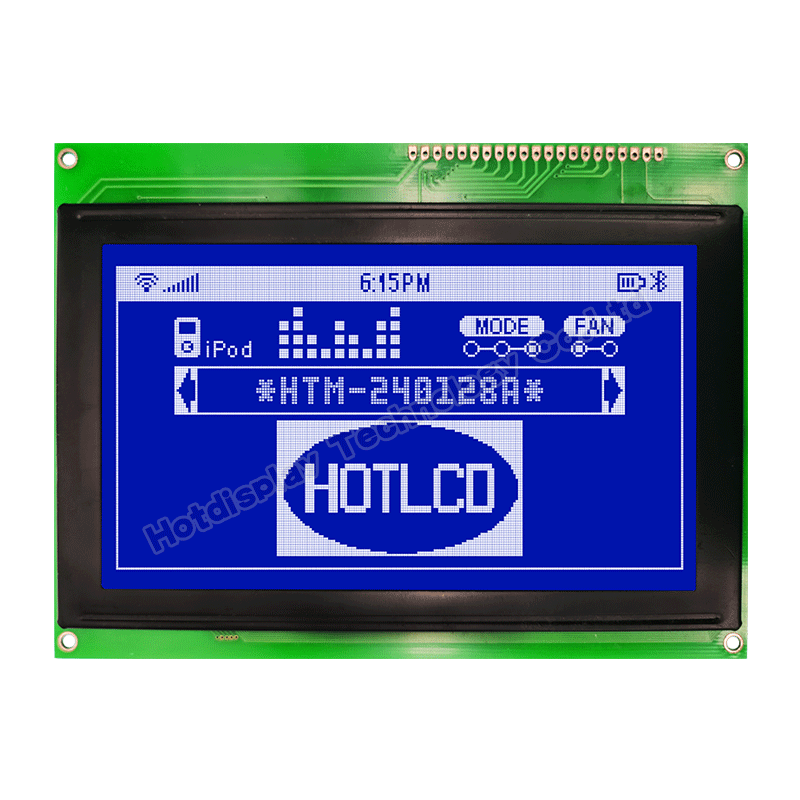

| 240x128点阵液晶模组/HTM240128A | 标准COB点阵模组 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 白光 | 21PIN | MCU | -20~70℃ | 5.0V |
